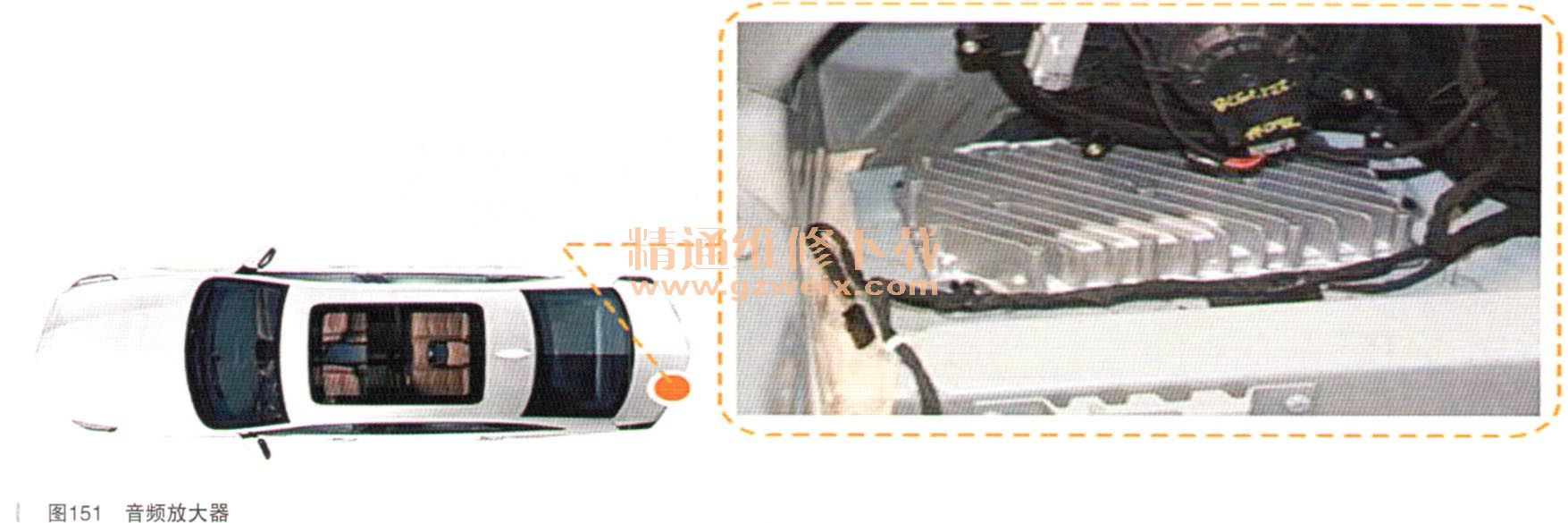

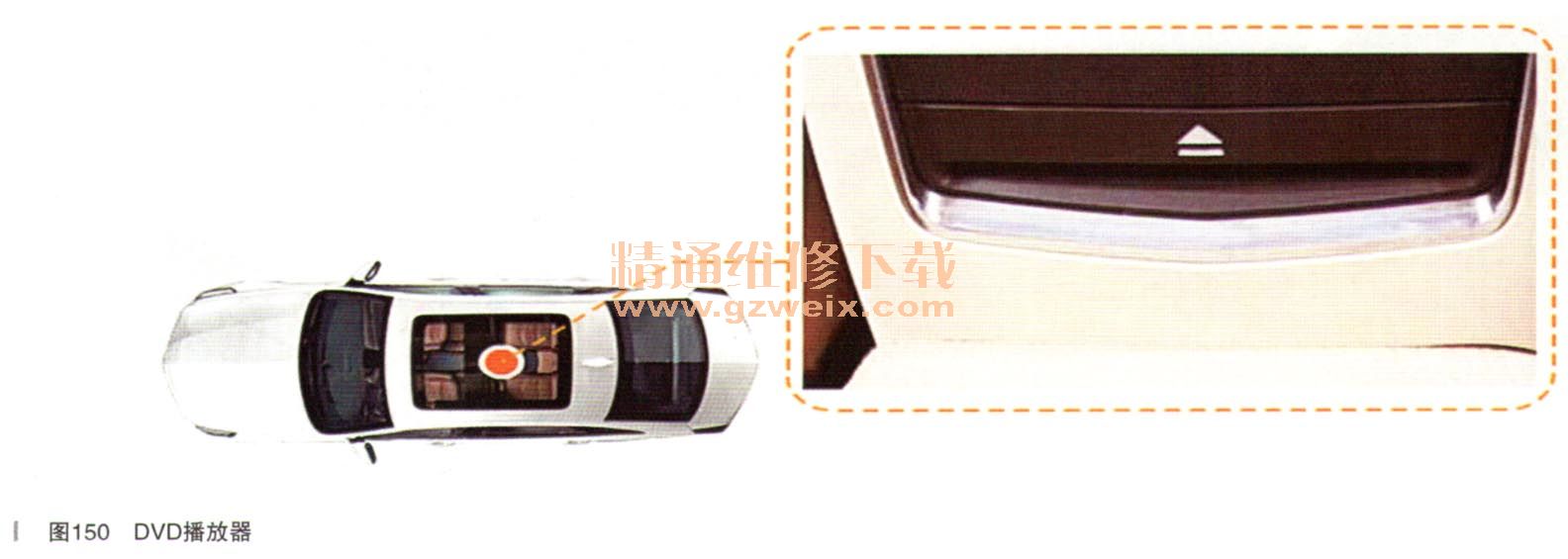

DVD播放器位于中央通道后方（如图150所示），是后座媒体的主控模块，向后座娱乐系统提供视频信号，接收后排外接设备接口输入信息。音频放大器位于后备箱左侧地板下（如图151所示），从MOST网络获取音频信号，马区动全车扬声器，同时也是主动降噪功能的主控模块。



    收音机（如图152所示）位于后备箱右侧饰板内，是娱乐系统主控模块，除可以MOST网络的管理和诊断外，还负责收听广播的功能。如图153为娱乐系统控制原理图。收音机、音频放大器、DVD播放器、触摸板、仪表、人机交互模块，通过MOST网络连接在一起，并传播音频与控制信号。触摸屏通过两条LIN网络分别向人机交互和收音机传递控制信号。人机交互模块通过视频线向触摸屏传递视频信号，同时人机交互模块也是导航系统的主控模块，接收GPS大线信号。此外，前部输入接口读取的USB等信息也由人机交互模块处理。视频处理模块通过音频线向人机交互模块传递声控指令。收音机作为系统的主控模块，除管理MOST网络以外，还负责收听功能。音频放大器通过MOST网络获取音频信号，驱动扬声器。同时也是主动降噪功能的主控模块。DVD播放器接收来自后座外部调和的输入信息，以及来自电视模块的视频信号通过视频线向两个后座显示器以及前触摸屏提供视频信号。并通过左后显示器下方的红外线发射装置向无线耳机发送声音信号，两侧后显示器分接接收器的控制。
