上汽大众车系诊断思路(二十七)
来源:汽车与驾驶维修  作者:佚名  2018-04-19 10:54:01



    13.01V型自动变速器的知识细节
    01v变速器的动力流、执行元件及控制油路与工作油路分述如下。

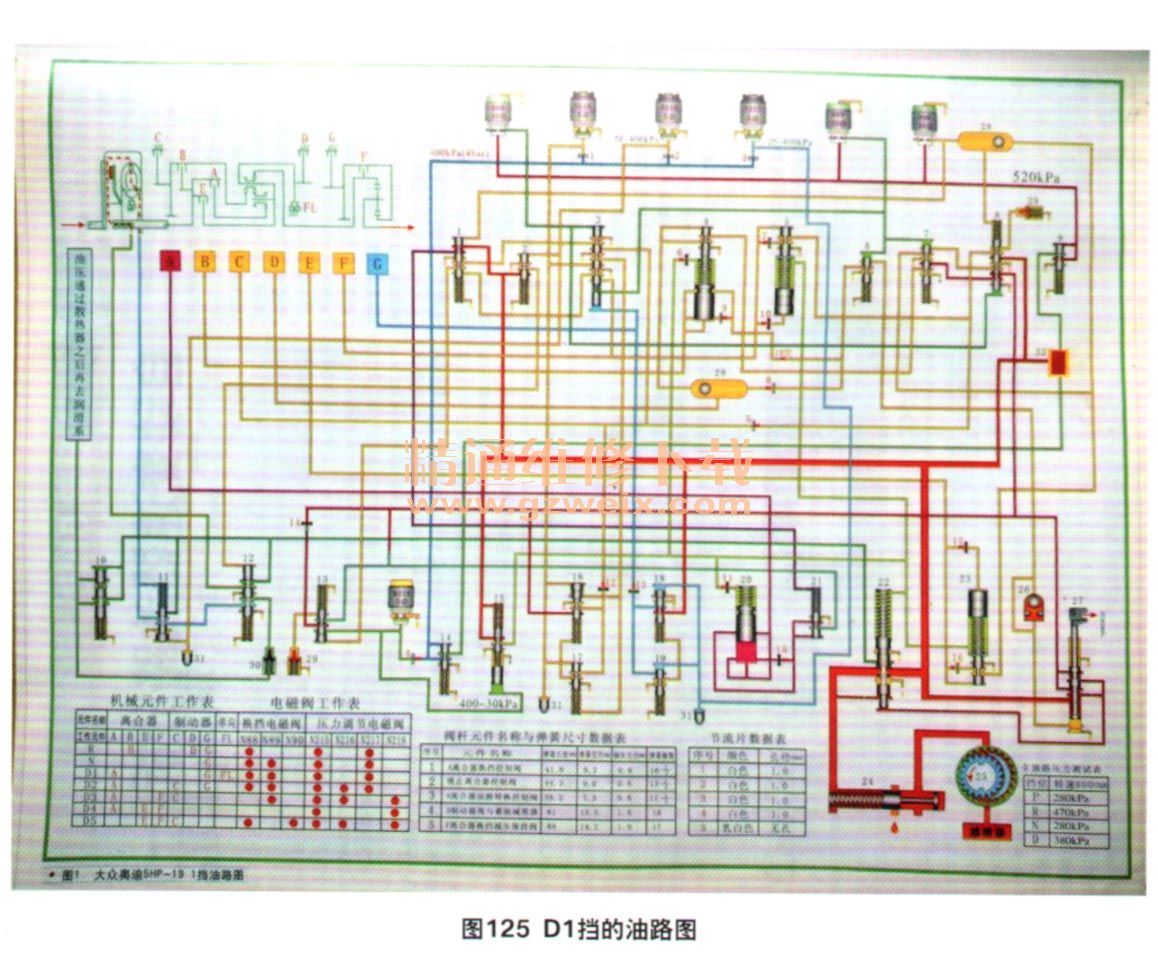

    D1挡时进入工作状态的执行元件是A离合器、G制动器和FL单向离合器(图125)。G制动器在P/N挡时已经充油压紧,处于工作状态,余下的控制过程就是让A离合器充油。车辆起步时,在车辆行驶阻力的作用下行星架存在反向转动的趋势,FL单向离合器用来限制拉维娜行星排的行星架反向转动,使其固定,让动力可靠输出。

    参与工作的电磁阀为N88、N89和N217.N217的作用是使G制动器换挡减压阀18上方产生油压,阀芯下移开启G制动器的油路,主油压—G制动器换挡减压阀中部—节流片13给G充油。N88通电,使A离合器油路转换阀3上方与F/E/D油路转换阀8下方产生油压,A离合器油路转换阀下方作用着与G制动器相同的油压,A离合器油路转换阀平衡在某一位置,A离合器换挡控制阀1上移。N89通电使倒挡控制阀6、E离合器/D制动器换挡阀7上方产生油压,阀芯下移关闭去D制动器的油路,上述流程在P/N挡时已经形成。
    A离合器的控制过程是主油压----A离合器换挡控制阀----A离合器减压保压控制阀21上方弹簧侧,令A离合器减压保压控制阀处于油路开启的位置(图126)。

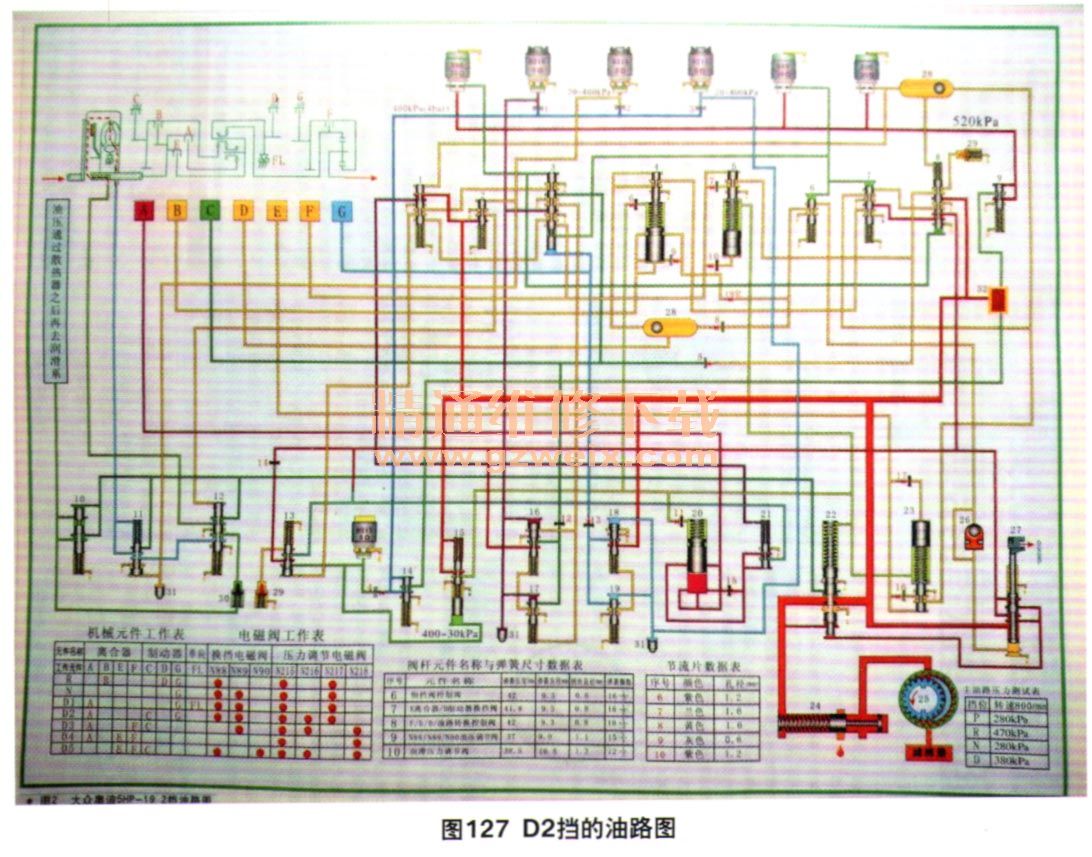

    D2挡时工作元件的状态为A离合器与C制动器维持工作(图127),因行星架顺时针旋转,FL不再起作用,油路工作的要求增加C制动器进入工作以固定拉维娜行星排的前太阳轮,来获得2挡。

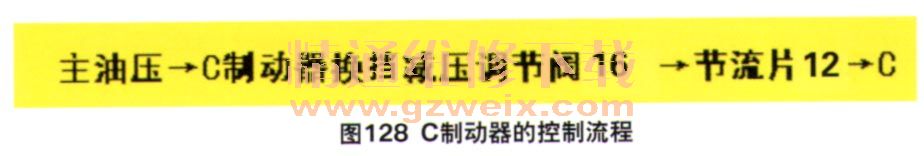

    除了电磁阀N88、N89与N217依旧通电外,需要增加N216通电工作。N216通电,油压加在C制动器蓄压阀16与C制动器换挡油压保持阀17的上方,阀下移关闭C制动器泄油通道,开启C制动器充油过程(图128)。

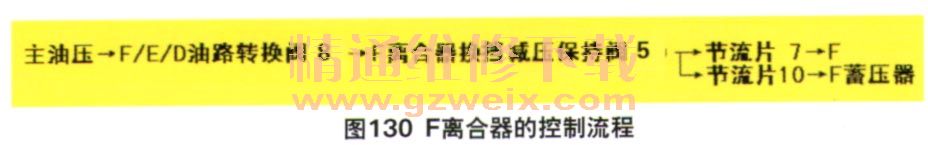

    D3挡时的工作元件是A、C维持,G退出,F投入工作,换挡元件的转换在G与F之间进行(图129)。电磁阀工作状态的切换是N89与N216维持,N88与N217退出,N217断电后,控制油路的转换如下:加在G制动器换挡减压阀18与G制动器换挡油压保持阀19上方的油压消失,在弹簧的作用下阀芯上移,开启G制动器泄油通道,G制动器----节流片13-G制动器换挡减压阀泄油,G退出工作。N88断电后,FIEID油路转换阀下方的油压消失,开启了去离合器F的油路(图130)。
