一辆行驶里程约2800km的2016年路虎发现4（L319）。车主反映：该车洗车后，发动机无法启动，且遥控器无法解锁、闭锁车辆。故障诊断与排除

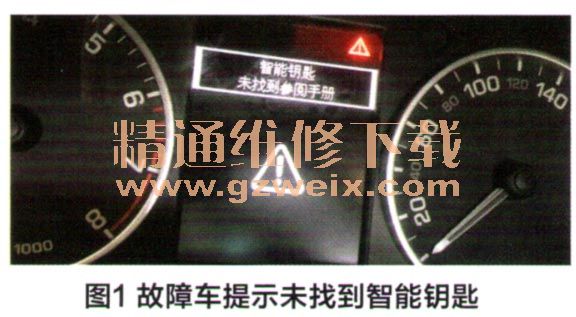

    接车后，先验证故障现象。经试车发现遥控器无法解锁、闭锁车辆、踩下制动踏板进行发动机启动操作，故障车仪表提示“智能钥匙未找到”（图1）。将智能钥匙贴至防盗锁止系统单元（IAU）处应急启动，车辆可以启动，但启动后仪表及中央显示屏出现黑屏，且空调系统无法工作。

    按照维修手册要求的步骤，连接专用诊断仪，以读取故障代码及5DD指导建议关键故障码。具体操作如下：
    图1故障车提示未找到智能钥匙
    1．连接充电电源至车辆、等待电瓶至正常状态；
    2．自动读取VIN后选取相关故障症状，发现中速CAN所有模块无法通讯，MOST无法通讯，动力CAN部分模块无法通讯（图2）；

    3．读取DTC故障代码。
    根据故障现象及5DD诊断相关信息判断，可能是CAN通讯线路存在故障。由于动力CAN部分模块无法通讯，中速CAN所有模块无法通讯，而MOST环路故障不会关联中速CAN及车辆启动故障，所以首先要测量及检查中速CAN通讯线路完整性。导致中速CAN所有通讯瘫痪的主要原因可能是线路存在短路情况。按照原因的主次以及先易后难得原则，先测量中速CAN工作电压及短／断路情况。为便于测量，首先对16针诊断接口进行中速CAN的测量。具体检测过程如下：

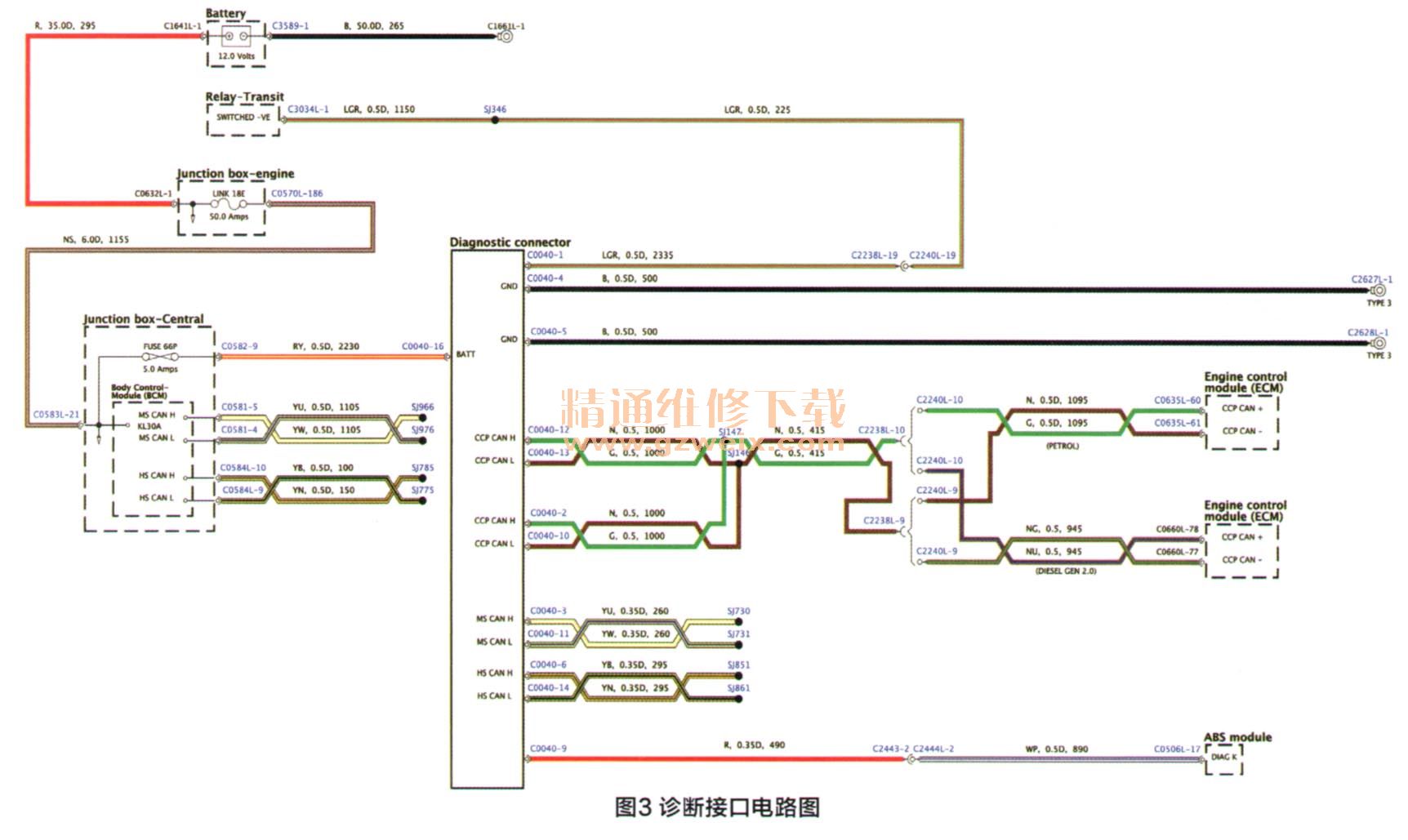

    1．参考诊断接口电路图（图3），断开蓄电池负极后，测量C0040-3 CAN-H、 C0040-11 CAN-L的电压分别为0.12V、0.10V。

    2．测量C0040-3、 C0040-11 CAN线路终端电阻为61Ω。
    3．测量C0040-3、 CAN-H对地电阻为7Ω，C0040-11CAN-L对地电阻为68Ω。
    由此可判断CAN-H对地短路，参考电路图，将C1168L插头断开再次测量00040-3故障消失。
    由于中速CAN（图4）节点较多为了快速查找故障，选取C2054A中间节点断开以便区分故障位置，断开该节点后测量C0040-3故障依旧可判断故障点位于C2054A节点后。参考电路图断开连接器C1000，测量C0040-3电阻依然对地短路。
