上汽大众车系诊断思路(三十一)
来源:本站整理  作者:佚名  2018-10-09 09:12:57



    18.无钥匙系统的知识细节

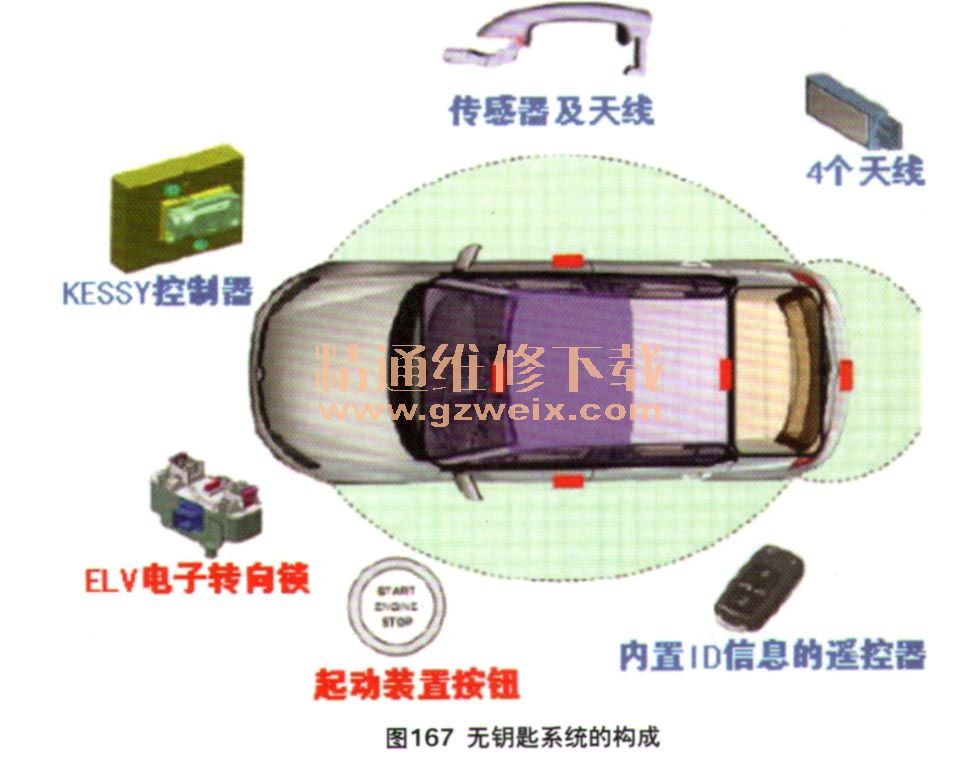

    上汽大众自2011年起便推出了无钥匙系统,在帕萨特、途观、途安、朗逸和朗行上都可见到它。所谓无钥匙系统,是指无需手持钥匙便可打开车门进入车内启动发动机。该系统由无钥匙系统控制单元J518、天线、带传感器的车门外把手、遥控器、转向锁控制单元J764和启动按钮E378构成(图167)。

    在此以2012年产帕萨特车型为例,对无钥匙系统进行介绍。该系统可以在不用钥匙的情况下,完成解锁/闭锁车门和启动车辆的任务。其基本原理是,将合法有效的遥控钥匙,置于天线的探测范围内,系统会将访问权限授予钥匙,从而执行无钥匙解锁/闭锁,启动发动机并使车辆投入行驶的任务。
    无钥匙解锁是通过前车门外拉手或行李舱盖上的按钮完成的,只要用手直接拉前门外拉手即可打开所有的车门,同时全部转向信号灯闪烁2次。无钥匙闭锁的方法是停车后关闭发动机,随身携带遥控钥匙关好车门,然后按一下前门外拉手上的锁车按钮,车门自动闭锁,同时全部转向信号灯闪烁1次。
    在某一车门(驾驶员侧车门除外)未关的前提下,用遥控器闭锁后,把钥匙放回车内,关上车门,全部车门将解锁,全部转向信号灯闪烁4次,以提示钥匙还在车内。此时,若不再打开车门,30s后车门自动闭锁,钥匙将被锁在车内。设置这个功能的目的,是降低车辆被盗的风险。
    无钥匙启动是通过启动按钮来实现的,当然前提是钥匙必须位于车内。控制过程需要由车身、防盗及发动机控制单元共同参与。
      (1)位置与功能

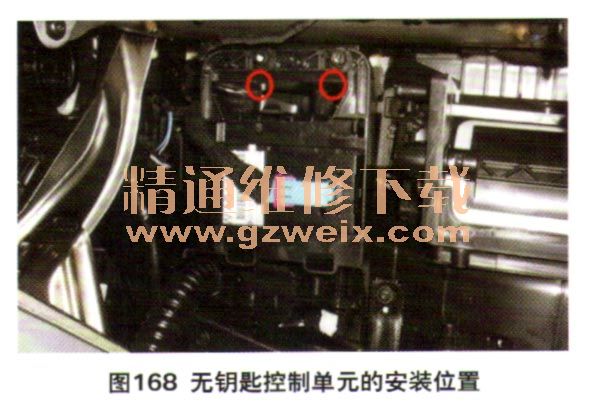

    J518是舒适系统CAN数据总线的用户,安装在制动踏板上方的支架上(图168)。它的任务是识别驾驶员的解锁/闭锁请求;唤醒车身控制单元J519;管理天线。如果钥匙识别码是正确的,那么车身控制单元和防盗控制单元就会允许车门打开及启动发动机。

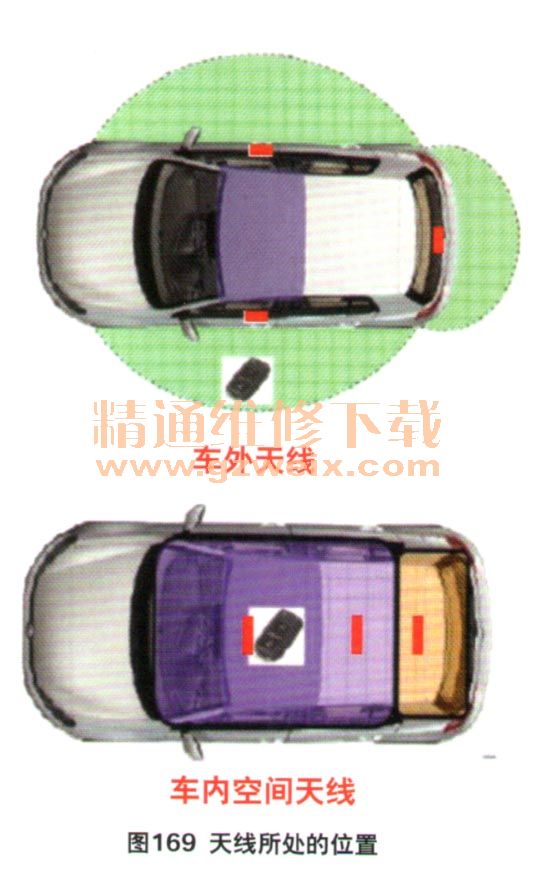

    无钥匙系统在车内、车外各布置了3个探测钥匙的天线(图169)。车内天线R138、R139和R137分别安装在换挡杆前、后排座椅下和行李舱内。车外天线R134、R135和R136分别安装在驾驶员侧车门外把手、前排乘客侧车门外把手和后保险杠内。
