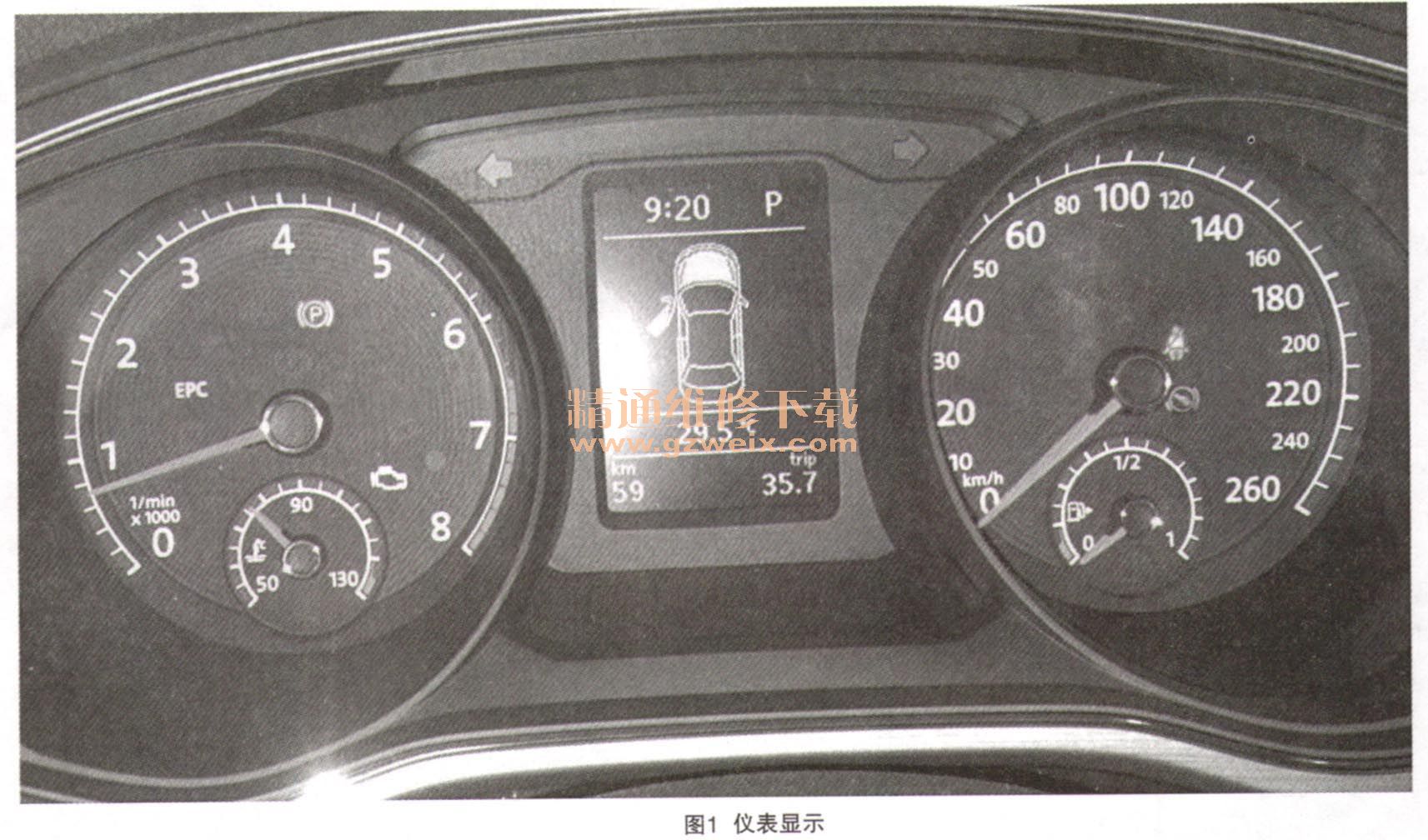

一辆行驶里程约1.5万km、配置1.4T发动机(CSS)的2016年大众新帕萨特轿车。该车辆加速无力,发动机无法启动,OBD灯及EPC灯点亮(如图1所示)。

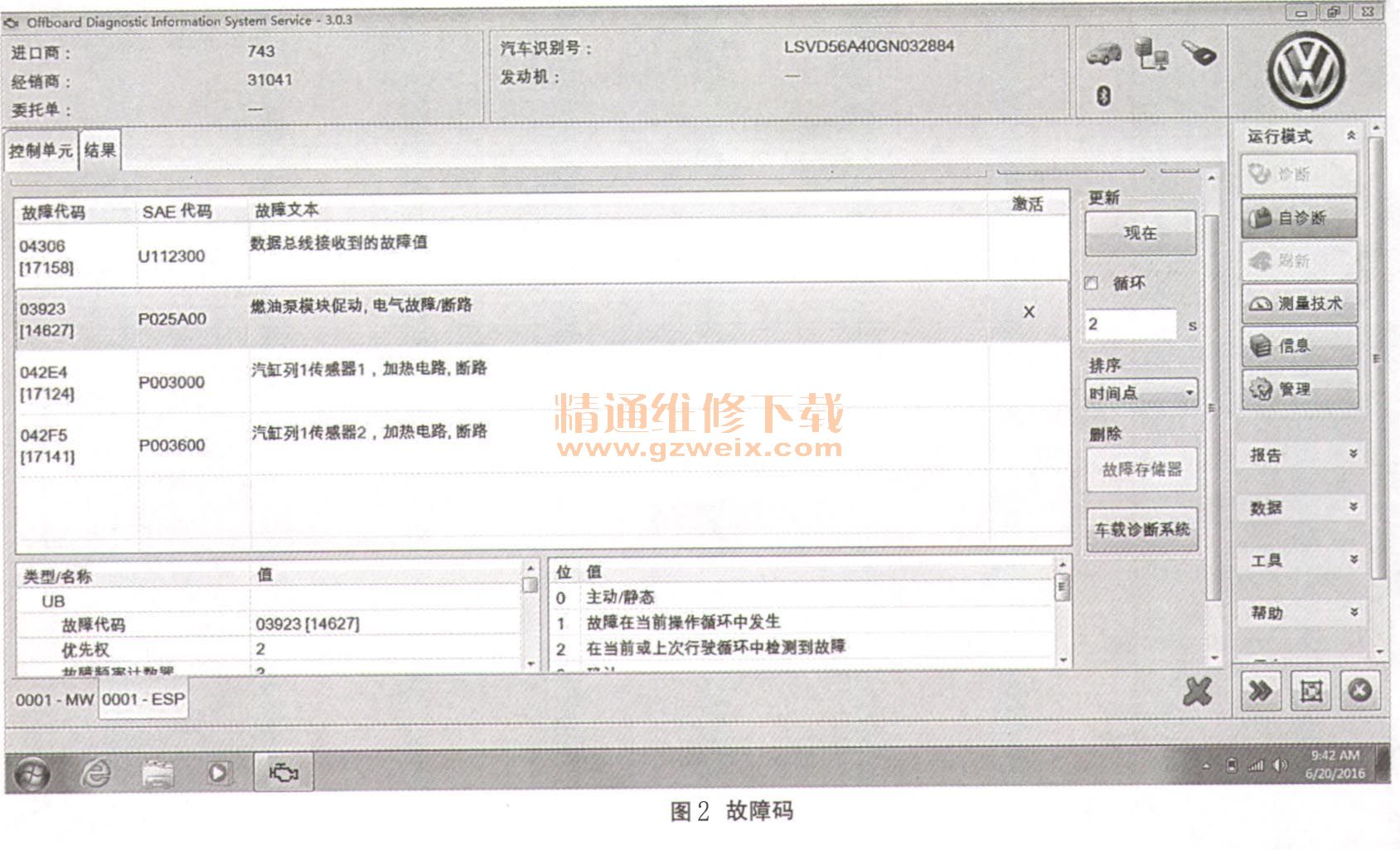

故障诊断:连接诊断仪读取故障码(如图2所示)有04306数据总线接收到的故障值,03923燃油泵模块促动电气故障、断路等。
故障可能原因:①燃油泵故障;②相关电路故障(接触不良/断路/短路);③燃油泵控制单元及相关电子元件故障。
车辆进店检查,车辆启动后或行驶中组合仪表显示EPC灯亮,发动机加速无力,有时无法启动,检查故障现象确实存在。用诊断仪清除故障码,无法删除。根据故障现象,检查燃油泵控制单元插头针脚及发动机控制单元插头针脚无异常。检查相关线路都未发现异常。

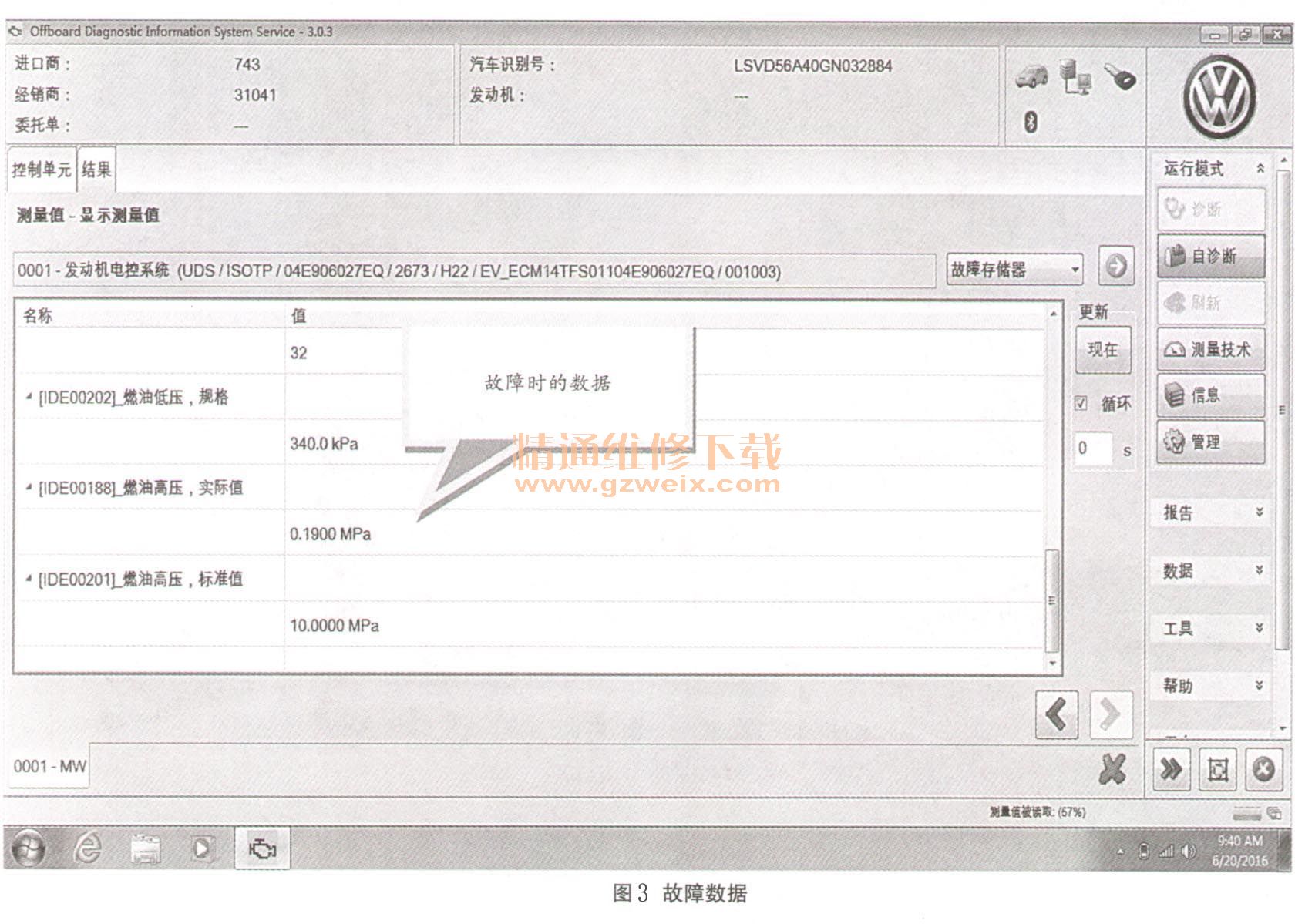

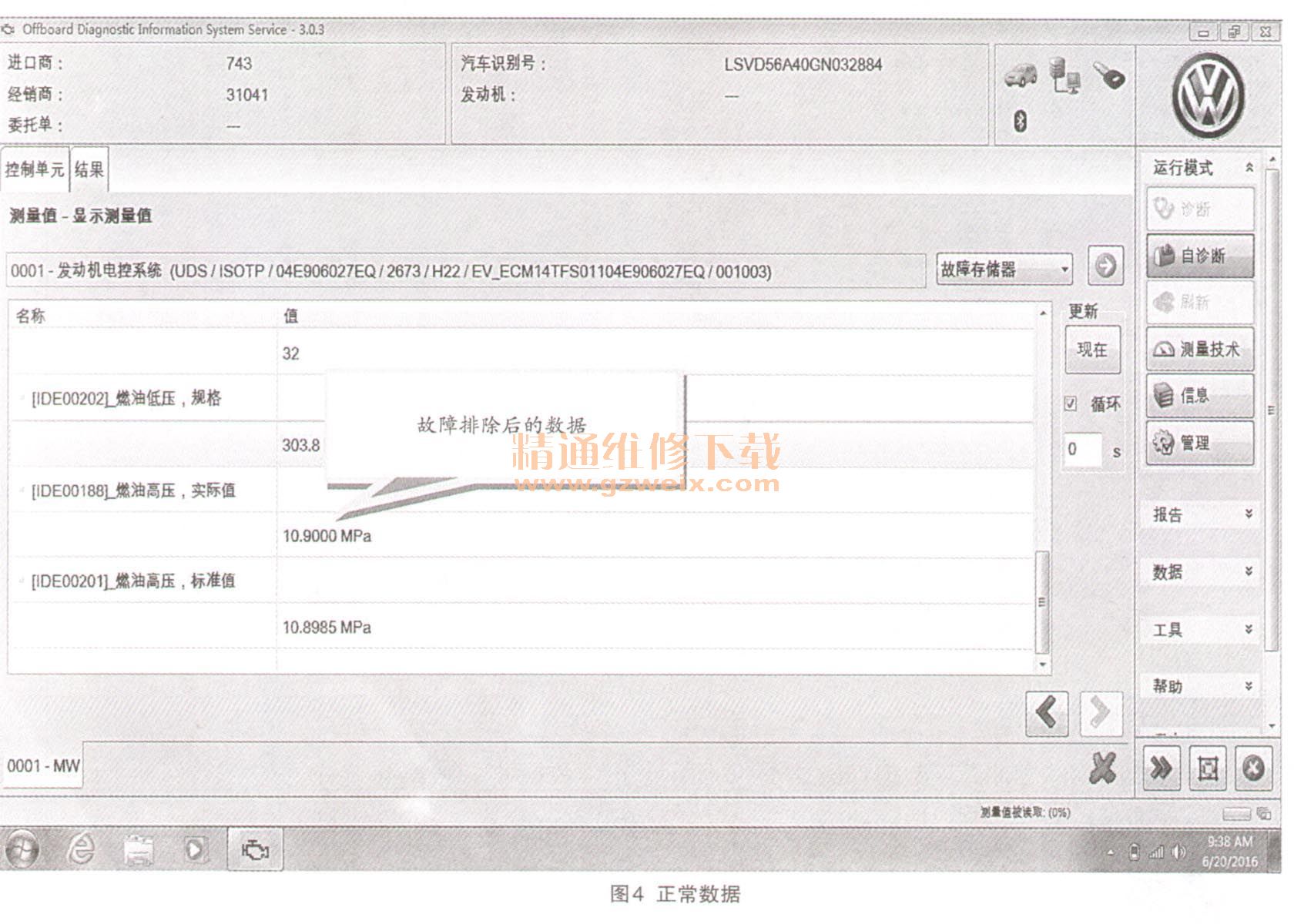

故障未排除前的燃油高压数据如图3所示,正常数据如图4所示。
更换燃油泵控制器,可以清除故障码,试车后故障没有出现过。
故障总结:这个故障平时在维修过程中比较常见,因为也是新车,在维修过程也比较谨慎。要按照自己的思路一步一个脚印地仔细检查、排查,多结合电路图、维修资料等文件资源进行诊断分析。
在排除故障的过程中,在找到疑似故障点时,利用数据流及各种方法对疑似故障点进行故障验证,验证确认后再做故障处理,完成维修工作,只有这样才可以提高维修的一次性修复率,提高客户满意度。
相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
