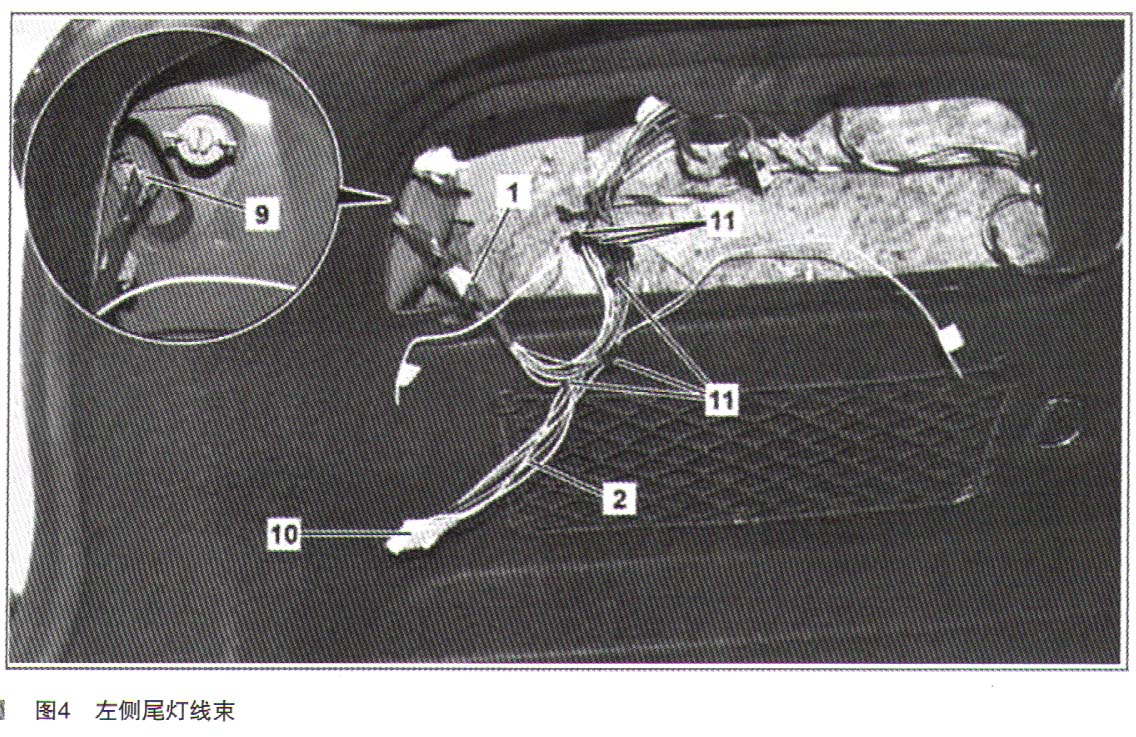

如图4所示，使用电位分配器（11）将线束（1）和车辆线束（2）连接至左侧尾灯（E3）。使用基础线束修理包或辅助汽车线束修理包，按照以下顺序，将线束（1）的电线连接至车辆线束（2）的6针连接器（10），并切除多余长度的电线。使用毛毡胶带缠绕电位分配器（11）。

    将棕色（BN）线连接至6针连接器（10）的触点空腔1连到接地（W48）信号；将灰色／绿色（GY/GN）线连接至6针连接器（10）的触点空腔2连到左后雾灯信号（仅限左侧驾驶车辆）；将灰色／黑色（GY/BK）线连接至6针连接器（10）的触点空腔3连到左侧尾灯（58L）信号；将黑色／黄色（BK/YE）线连接至6针连接器（10）的触点空腔4连到左侧转向信号指示灯（L）信号；将黄色／白色（YE/WH）线连接至6针连接器（10）的触点空腔5连到左侧制动灯（54）信号；将灰色／黄色（GY/YE）线连接至6针连接器（10）的触点空腔6连到侄J车灯信号。

    和处理左侧尾灯一样的方法处理右侧LED尾灯线束，使用电位分配器（11）将线束（1）和车辆线束（2）连接至右侧尾灯（E4）。使用基础线束修理包或辅助汽车线束修理包，按照以下顺序，将线束（1）的电线连接至车辆线束（2）的6针连接器（10），并切除多余长度的电线，使用毛毡胶带缠绕电位分配器（11）。

    在车辆右侧尾灯线束处，将棕色（BN）线连接至6针连接器（10）的触点空腔1连到接地（W19）信号；将灰色／绿色（GY/GN）线连接至6针连接器（10）的触点空腔2连到右后雾灯信号（仅限右侧驾驶车辆）；将灰色／橙色（GY/OG）线连接至6针连接器（10）的触点空腔3连到右侧尾灯（58R）信号；将黑色／绿色（BK/GN）线连接至6针连接器（10）的触点空腔4连到右侧转向信号指示灯（R）信号；将灰色／红色（GY/RD）线连接至6针连接器（10）的触点空腔5连到右侧制动灯（54）信号；将灰色／蓝色（GYBU）线连接至6针连接器（10）的触点空腔6连到倒车灯信号。

    将用于加装线束的6针连接器（9）连接至左侧尾灯（E3）；将用于加装线束的6针连接器（9）涟接至右侧尾灯（E4）。

    8．安装后备箱左／右侧镶板盖板。

    9．将专用设备输入到在线车辆数据卡中。加装 LED尾灯／代码（38o），此时，必须注意字母位于第三位。

    10．连接诊断系统并通过车辆识别号（VIN）选择车辆。使用专检软件对电子点火开关（EZS）、前信号采集及促动控制模组（SAM）控制单元和仪表进行校准编号（SCN）执行变型编码或用工程师改码。

    11．断开诊断系统，然后进行最终检验。

    12．执行功能测试。检验所有部件安装是否到位，执行功能测试，查看后部LED尾灯功能是否工作正常。以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。
