五、高电压充电器1 AX4
安装位置：车辆后方底护板位置。
功能：
·采用单相交流电充电
·内部有两个逆变器
·集成了高电压充电控制单元J1050和充电接口
·高电压充电控制单元J1050诊断地址码为C6
·通过自身的冷却水管进行液体冷却

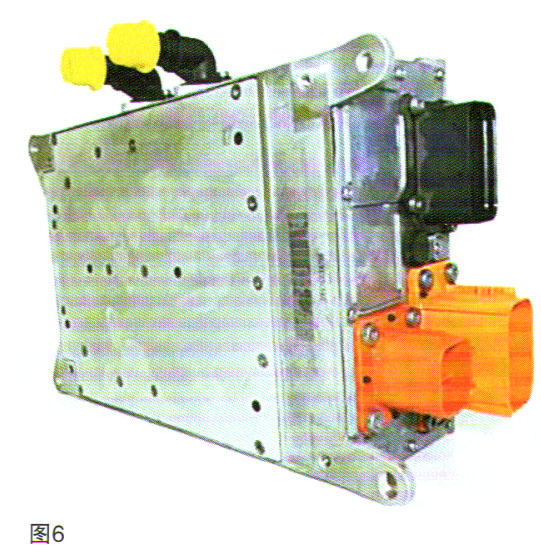

内部有2个交流逆变器，插座上是单相输入，如图6所示。

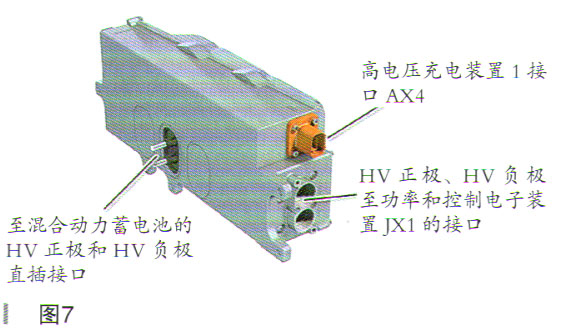

·电压测量与绝缘电阻检测控制单元
·高电压充电装置保险丝S60
·12V车载电网接口
·HV正极、HV负极以及至功率和控制电子装劲X1的接口

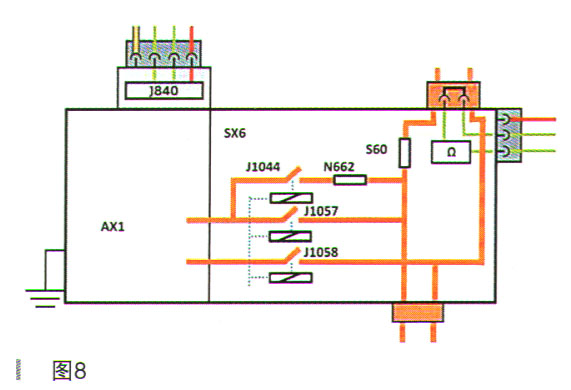

功率保护器：
·端子15接通时，高电压
蓄电池功率保护器2J1058（HV负极）和高电压
蓄电池预充电保护器J1044（HV正极）闭合。较小的电流通过保护电阻N622流向功率和电子控制装劲X1
·中间电路
电容器充满电时，高电压
蓄电池功率保护器1J1057（HV正极）闭合，高电压
蓄电池预充电保护器J1044（HV正极）打开
满足功率保护器打开的条件：
·端子15关闭
·安全气囊控制单动234通过数据总线发送碰撞信号
·安全气囊控制单j句234通过离散导线向高电压
蓄电池切断引爆装N563发送碰撞信号
·保养插头TW打开
·功率保护器端子30c供电保险丝拔出或损坏
·安全线中断
