八、高电压加热器Z115
位置：
·排水槽右侧（如图11所示）
通信：
·高电压加热装置控制单元J848是热量管理控制单元J1024的LIN从控制单元
原理：
·电流通过加热线圈生热
功用：
·纯电驱动时为车内供暖
·驻车加热
九、电动空调压缩机V470（如图12所示）
·控制单元J842，LIN线连接至J1024
·通过功率和控制电子装置JX1接入高电压系统
·位置：发动机旁边

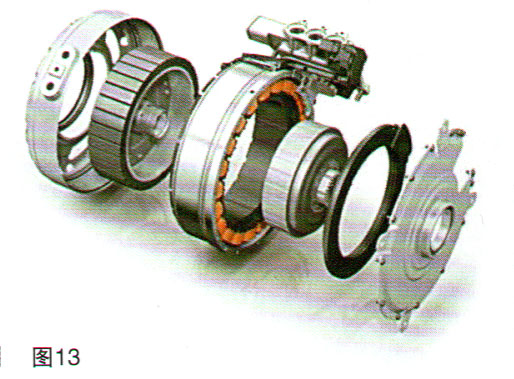

十、三相交流驱动机构VX54（如图13所示）
电机是永磁同步电机，被称作三相交流驱动机构VX54或电驱动机构行驶电机V141
·电机的转子是内转子
，通过内置的定子散热装置进行散热
三相交流驱动机构VX54组成：
·电驱动行驶电机V141
·行驶电机温度传感器G712

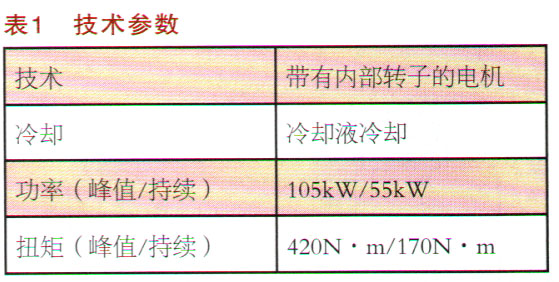

三相交流驱动机构VX54技术参数如表1所示。
1．温度传感器G712（如图14所示）
功能与特点：
·负温度系数（NTC）传感器
·用于感知定子线圈之间的电驱动装置电机V141的温度
·温度值用于控制电驱动装置的冷却
故障时的影响：
