十三、高电压系统
1．保养插头TW
位置：
·发动杠函仓内左侧（如图19所示）
功能：
·高电压
蓄电池功率保护器12V控制电路中的电气连接
·安全线的组成部分
打开保养插头TW，安全线也会随之打开并中断保护器的12V控制电路。
请使用车辆诊断系统中相应的程序来专业地打开并断开高电压系统。
打开后能够使用保养插头TW和挂锁T40262/1，以防重新接通。
2．供电保险丝
位置：

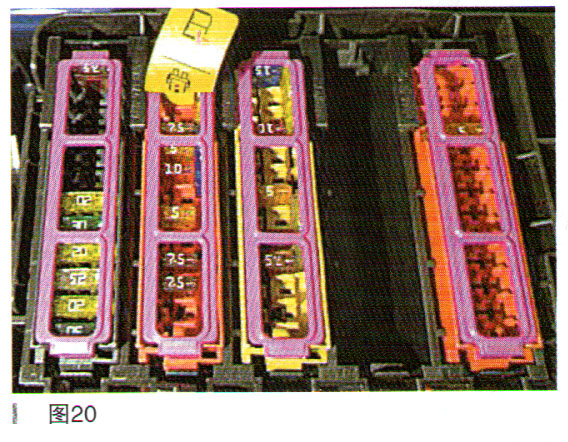

·行李箱内前部保险丝座中（如图20所示）
功能：
·功率保护器控制回路的电流保险丝
