剖析一汽奥迪A6L（C8）PHEV高电压系统新技术
来源：汽车维修技师  作者：佚名  2020-04-07 10:01:44

     一、高电压系统部件和连接

    高电压相关部件高电压线连接关系，如图1所示。
    二、高电压系统部件位置

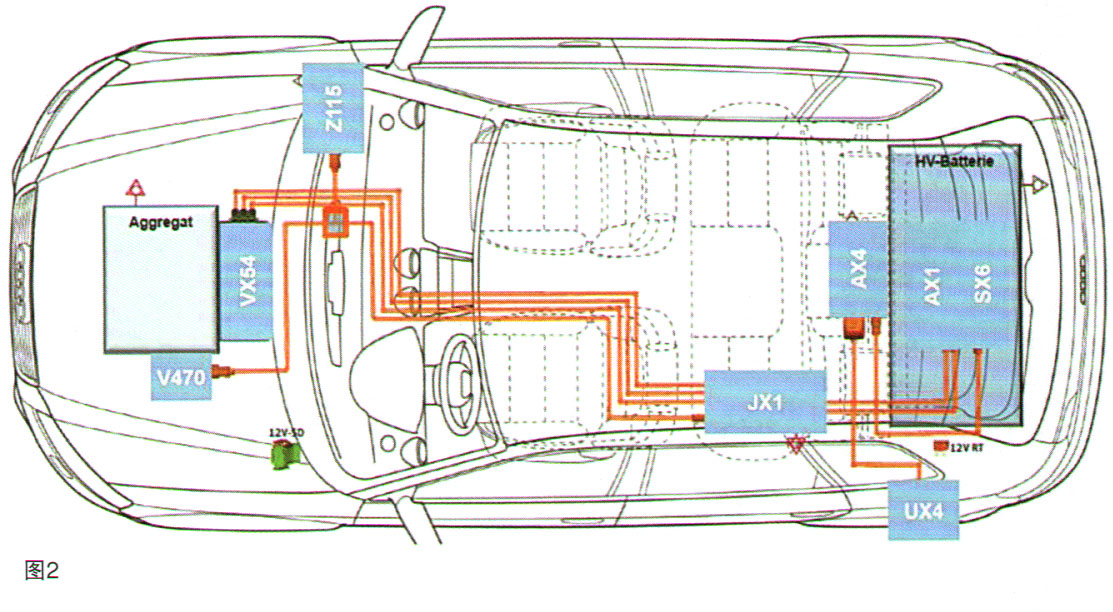

    高电压线连接关系及插头插拔，如图2所示。
    三、高电压导线

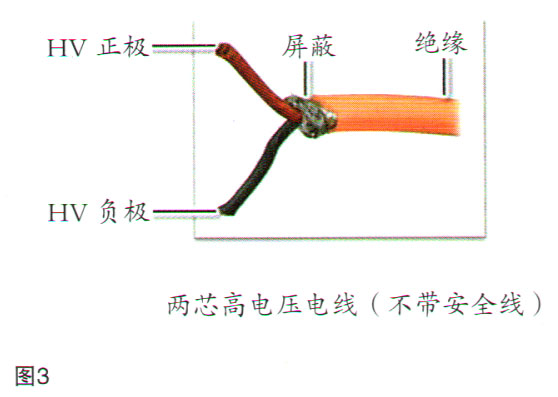

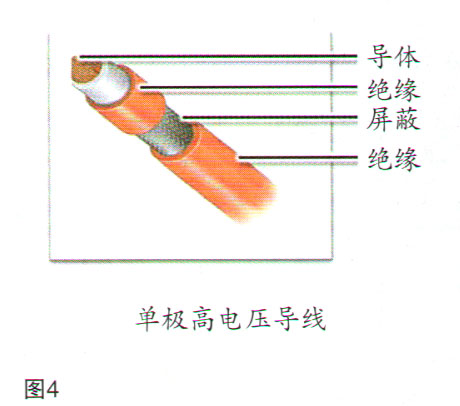

    所有高电压系统中的高电压导线都为橙色以便识别，如图3、图4所示。

    四、高电压接口

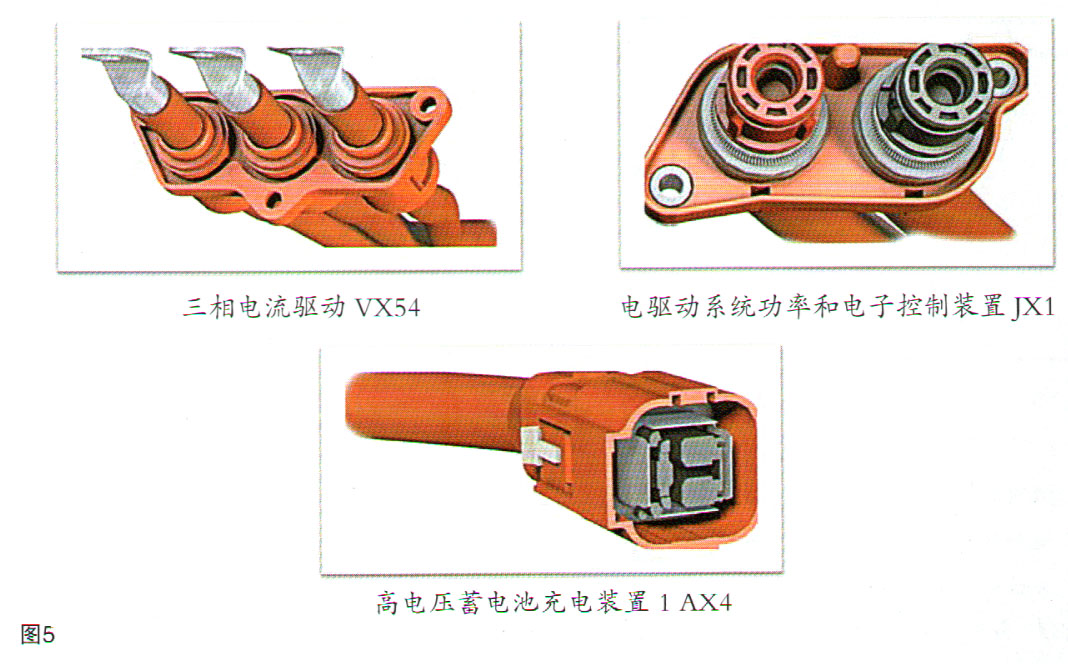

    所有接口都需机械式设码，以防错误安装，如图5所示。

[1] [2] [3] [4] [5] [6] [7]  下一页
