剖析一汽奥迪A6L（C8）PHEV高电压系统新技术

来源：汽车维修技师作者：佚名 2020-04-07 10:01:44

十二、蓄电池调节控制单元J840

位置：

·高电压蓄电池AX 1右侧（如图17所示）

2.位置传感器G713（如图15所示）

功能与特点：

·非接触式传感器

·功率控制电子装置JX1根据转子的永久磁铁相对于线圈的精确位置，控制三相电流

故障时的影响：

·组合仪表上的e-tron指示灯呈红色亮起

·内燃机和电驱动装置电机V141都被关闭，车辆处于自由滑行状态

·无法采用电动来驱动车辆行驶

·发电机无法工作

·无法启动内燃机

十一、高电压蓄电池AX1

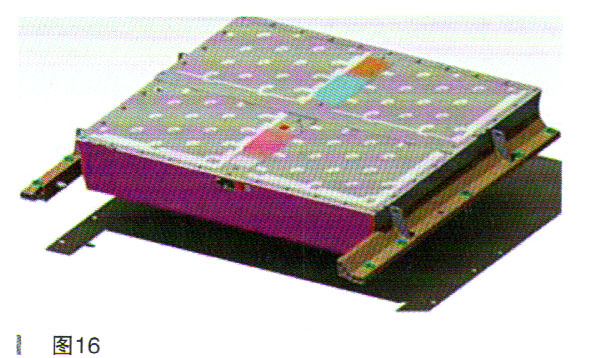

高电压蓄电池AX 1如图16所示，技术参数如表2所示。

·诊断地址码：8C

功能：

·分析蓄电池电压和模组电压

·分析混合动力蓄电池单元AX 1的温度

·确定混合动力蓄电池的电量

·规定电动行驶模式、发电机运行模式和充电时允许的充电和放电电流

·按照温度管理系统控制单元J1024的规定促动高电压蓄电池冷却液泵V590

安全线是一条经过各高电压元件的12V环形导线。

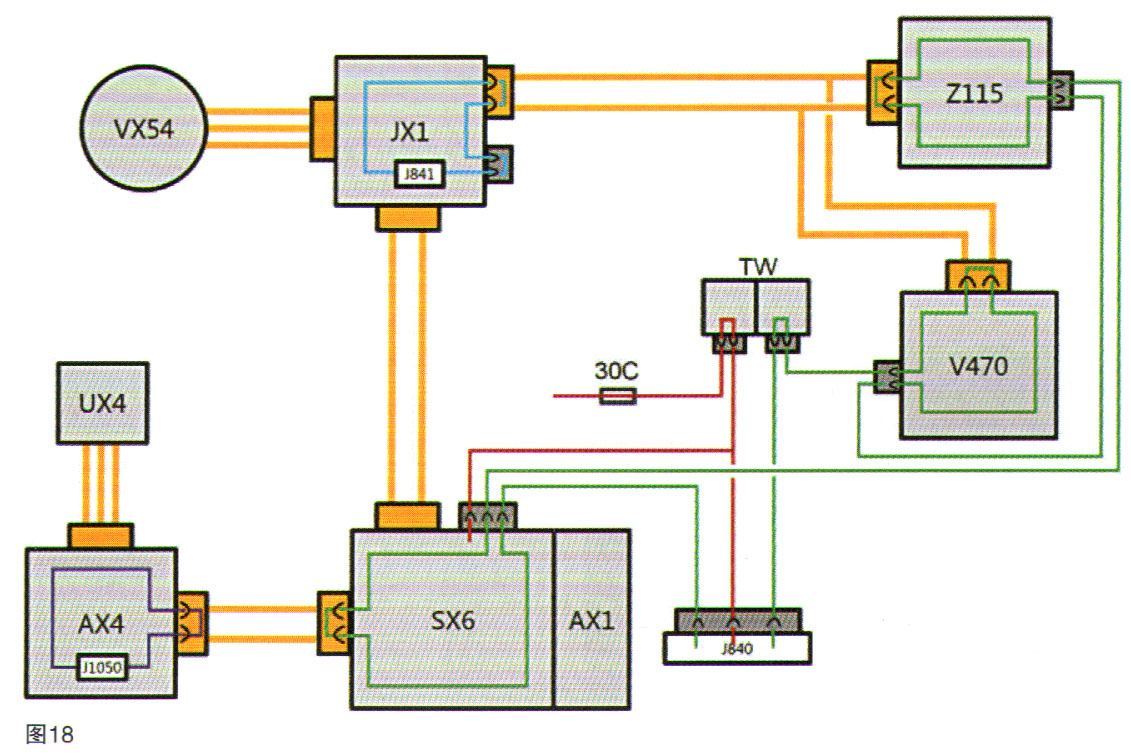

3个回路（如图18所示）：

·安全线1将保养插头TW、高电压蓄电池开关盒SX6、高电压加热装置（PTC） Z115和电动空调压缩机V470相互连接

·安全线2位于功率和控制电子装置AX1内部

·安全线3位于高电压蓄电池充电装置1AX4内部

监控原理：

·数据总线诊断接口J533中的高电压协调器通过混合动力系统CAN总线获得蓄电池调节装置控制单元J840、电驱动机构控制单元J841和高电压蓄电池充电装置控制单元1 J1050传输的3条安全线的状态

·3条安全线中的某1条断开时，高电压协调器通过信息娱乐系统CAN总线向组合仪表J285发送信息并在组合仪表显示屏中向驾驶员显示一条提示。只要发动机未关闭，就可继续行驶。关闭后无法重新启动
