10．保养插头TW和供电熔丝

（1）保养插头11W

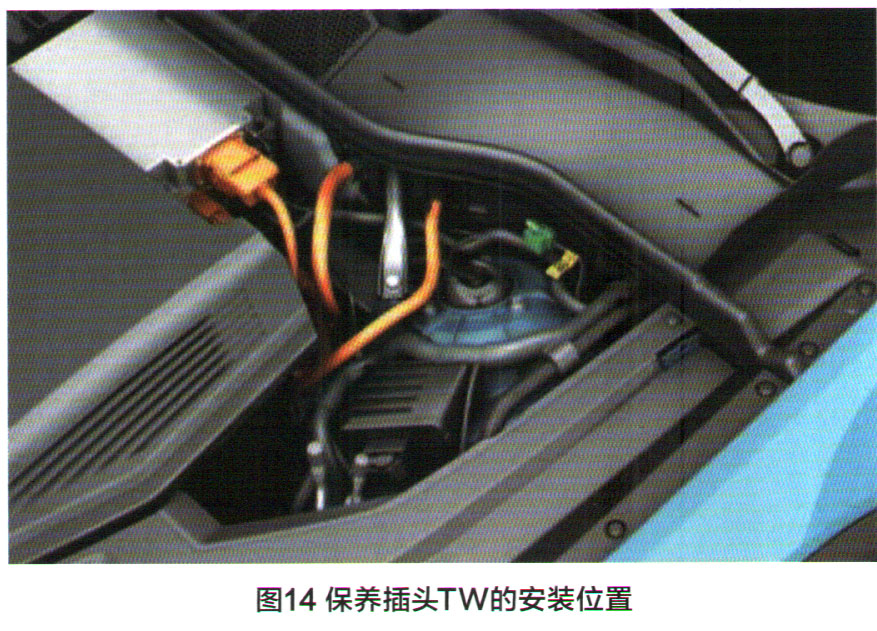

    保养插头TW位于车辆左前部（图14、图15），它是高压蓄电池接触器12V控制电路的电气连接，也是安全线的构件。如果这个保养插头脱开了，那么安全线也就断开了，接触器的12V控制电路也就断开了。这个保养插头是用于给高压系统断电的。请使用车辆诊断仪中的相应程序来专业地将高压系统脱开并断电。保养插头TW在脱开后，要使用专用工具T40262/1来防止其再次合闸。



（2）供电熔丝

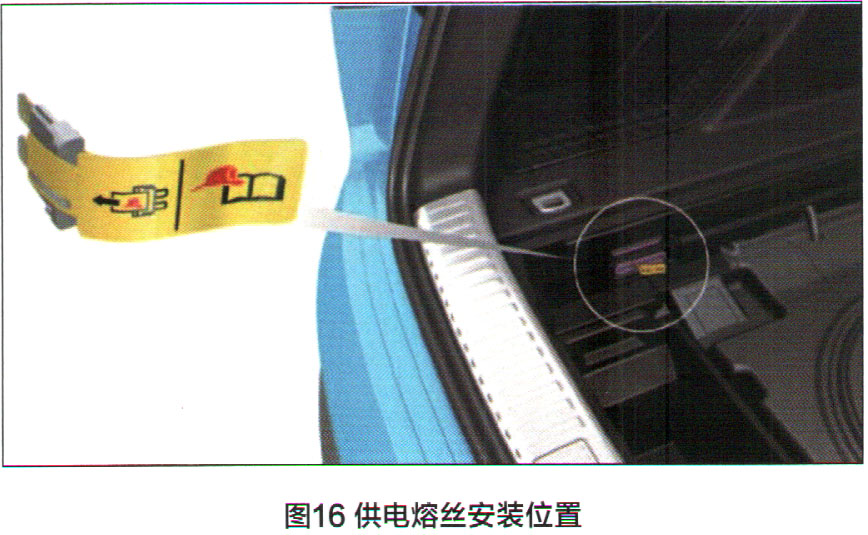

    如图16、图17所示，接触器控制电流的供电熔丝位于行李箱内左侧的熔丝支架上，带有提示标签。



11．充电插座及护盖

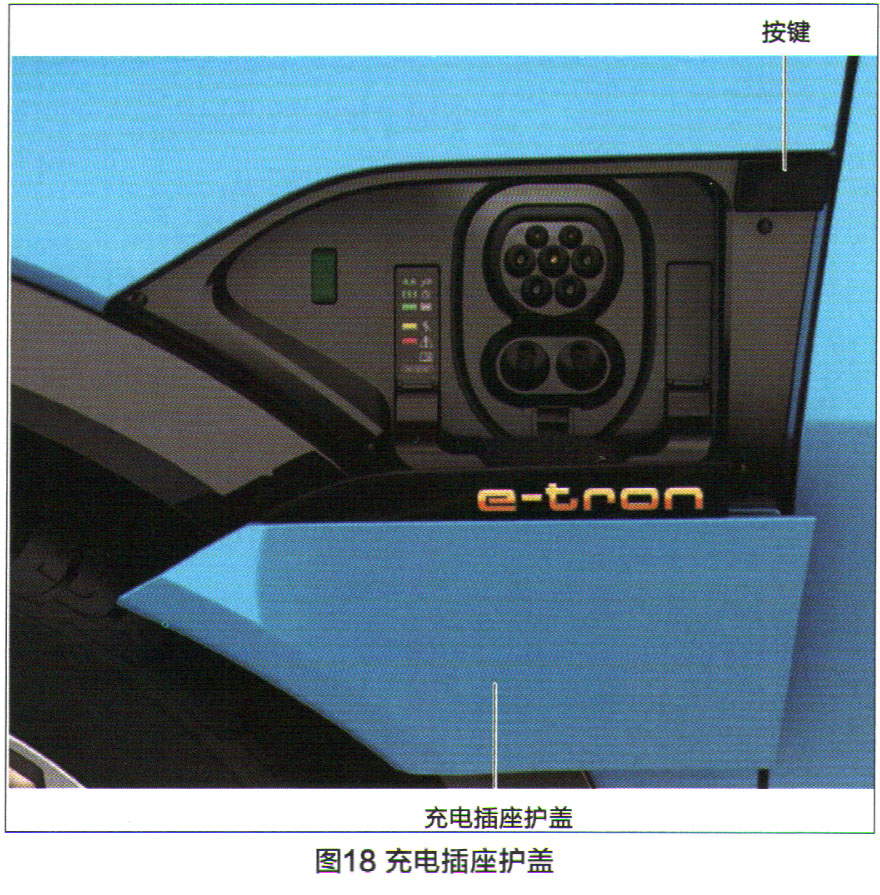

    如图18所示，充电插座护盖后面就是用于给高压蓄电池充电的充电插座。要想打开这个护盖，必须给车辆解锁并按压按键。充电插座护盖驱动单元1 VX86使得护盖向外且向下运动，这时就可够到充电插座了。这个驱动单元由高压蓄电池充电器1 AX4通过LIN一总线激活，护盖的位置被传给充电器。
