奥迪e-tron无法换挡故障检修
来源:汽车维修与保养  作者:佚名  2022-09-27 09:04:39

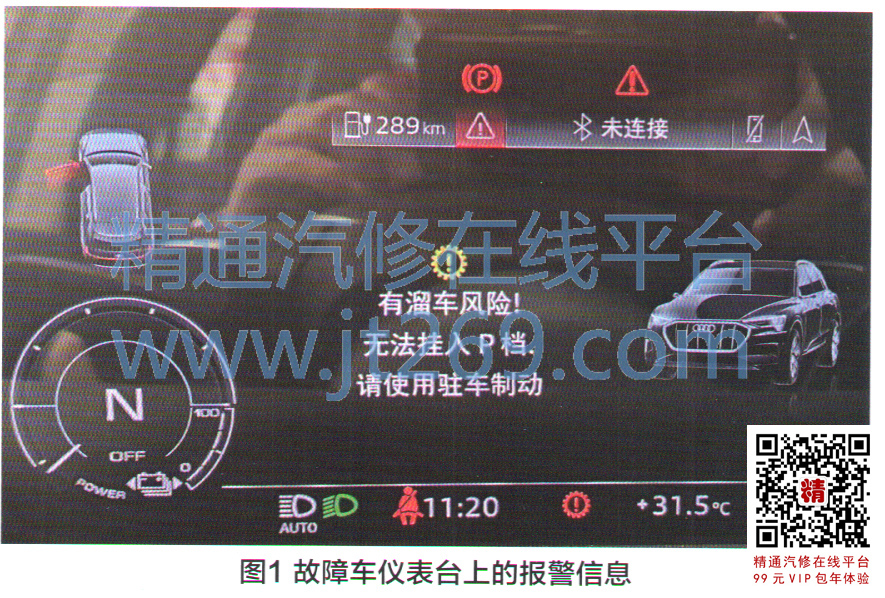

     一辆行驶里程约4600km的 2022年进口奥迪e-tron纯电动跑车。启动后,该车仪表台上出现“有溜车风险!无法挂入P挡,请使用驻车制动”的警示信息(图1)。

    故障诊断:接车时,车主描述道:第一次出现类似故障现象是在行驶了2 000km左右时,当时车辆停放了大约一个星期,可以使用钥匙正常锁车与解锁,但按压点火开关后仪表台上出现变速器故障的提示信息,挂D挡或R挡都不走车,重新锁车大约等待10min后重新启动,仪表台上的故障提示信息自动消失,且可以正常上路行驶。时隔不到两个月,该车仪表台上再次出现故障信息,提示“有溜车风险!无法挂入尸挡,请使用驻车制动”,但锁车大约10min后重新启动,仪表台上的故障提示信息依旧,且无法行驶,只好将车拖到店内维修。
    接车后,首先对车辆进行检测。连接奥迪专用电脑,对故障车进行全面故障扫描,发现有三个控制单元中存有静态故障码(图2),在“0001一发动机电控装置”内存有两个故障码:P1 5E90-驻车锁脱开/未锁止;0002900-传感器/混合动力CAN无通信;在“0003-制动电子装置”中存有故障码U040100-发动机控制单元信号不正常;在“00C6-高电压蓄电池充电器”中存有故障码U 15BF00-智能充电功能通信故障。

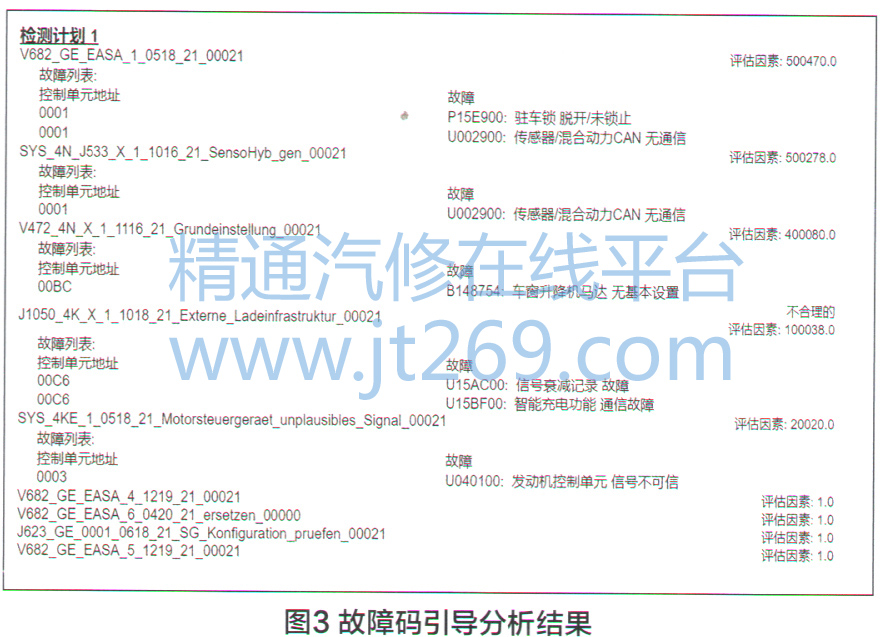

    当时店内正好有同型号的驻车锁电机,更换驻车锁电机后测试,故障依旧。由此可见,该车无法行驶的真正原因不是由驻车锁电机引起的。利用诊断电脑对故障码进行引导,得到图3所示的故障码引导分析结果和图4所示的检测计划。

    打开portal.cpn.vwg车间系统查询控制单元电路图(图5)与维修手册,发现发动机控制单元与执行器V682之间是通过驱动CAN子总线进行通信,发动机控制单元J623产生挡位信息,并把此信息通过驱动CAN子总线送至执行器V682。


[1] [2] [3]  下一页
