二、火花塞副厂件故障2例
故障1
故障现象:一辆上汽通用雪佛兰科鲁兹,客户抱怨发动机故障灯经常点亮,还伴随转速表没有指示,启动时间较长。该故障虽然经常出现,但是没有规律。客户曾在多家维修店检修,也没有改善。
检查分析:维修人员用故障诊断仪检测,发现有曲轴位置传感器性能的故障码存储。客户也反映之前的修理厂也检测出这个故障码,并针对该故障更换过曲轴位置传感器,但故障没有排除。
曲轴位置传感器(CKP)一种数字输出集成电路传感装置,用来监测曲轴位置变化,输出的数字信号给发动机控制单元(图4)。发动机控制单元使用该信号来确定曲轴转速和位置,据此控制发动机的最佳点火和喷油时刻。当出现故障时,转速表会没有指示,启动时间会变长,甚至会影响自动变速器的换挡。
根据客户对该故障检修情况的描述,好像有关该故障码的零件都已经更换过了,但是没有“疗效”。这说明该故障的原因,并非机械磨损、电路故障等常规原因所导致,而是另有“蹊跷”。
该故障码的含义是“曲轴位置传感器的信号性能不良”,能造成此类频率信号传感器出现性能故障的一个原因,就是“电磁干扰”。汽车上,能够产生最大“电磁干扰”的部件就是点火系统,其中火花塞是关键零件。

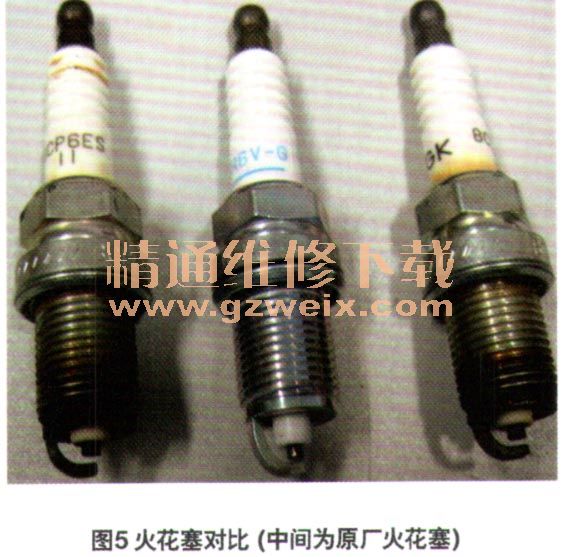

检查火花塞,发现火花塞电极很平整,而正常情况下,使用到该里程数的火花塞,都会有一定的损耗,早就需要更换了。与新配件对比发现,该车的火花塞与配件提供的火花塞外观不同,很明显,客户自行更换过火花塞,火花塞为非原厂配件(图5)。测量火花塞电阻,发现原厂和副厂火花塞电阻存在很大差异:原厂火花塞的电阻很大,达到4.6 kΩ;故障车上的副厂火花塞电阻很小,只有5×10-4 kΩ,相差近万倍。
故障排除:更换火花塞:故障排除。
回顾总结:火花塞的外观上,除了标识,几乎没有区别,为什么这么一个小小的火花塞,能够导致这样奇怪的故障呢?
火花塞芯轴为电阻材料,电阻为4 kΩ左右(图6)。之所以需要很大的阻值,就是为了防止电磁干扰。而非原厂火花塞,为了降低成本,不会采用电阻材料,而直接是金属芯轴。这在外观上是根本无法发现的,只能通过万用表进行电阻测量才能区分。
