7.7挡动力传递路线
7挡动力传递路线如图17所示,矢量图如图18所示。
(1)行星齿轮组GS2: 7挡时离合器A接合,驱动行星齿轮组GS2太阳轮S2。制动器D接合,固定行星齿轮组GS2齿圈R2,则行星齿轮组GS2行星架C2同向减速旋转。下面比较一下在6挡和7挡共用行星架C2/C1的转速:根据前面1、2挡分析比较可知,6挡行星齿轮组GS1和GS2的状态同2挡,在7挡时行星齿轮组GS1和GS2的状态同1挡,所以共用行星架C2/C1的转速在7挡时比6挡要慢。
(2)行星齿轮组GS3:离合器E接合,驱动行星齿轮组GS3行星架C3。齿圈R3和C2/C 1是一体并做减速运动,但比6挡时慢,所以太阳轮S3转速比6挡时要快。分析可参考6挡时的情况说明。
(3)行星齿轮组GS4:行星齿轮组GS4齿圈R4与行星齿轮组GS3行星架.C 3是一体并被等速驱动。太阳轮S4是增速驱动,且比6挡时要快,所以齿圈R4是增速运动,且比6挡要快。
8.8挡动力传递路线

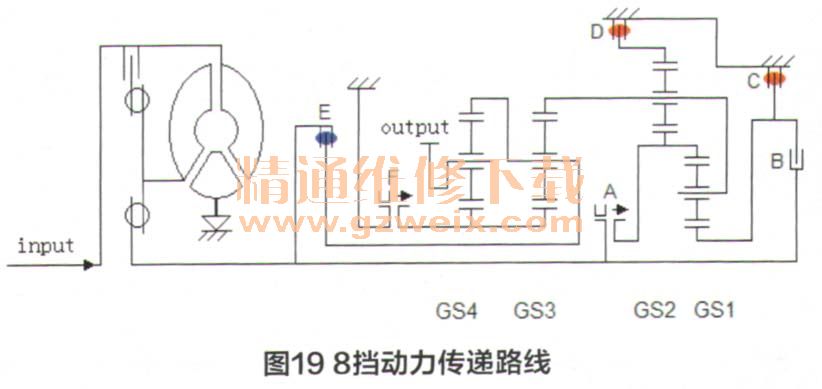

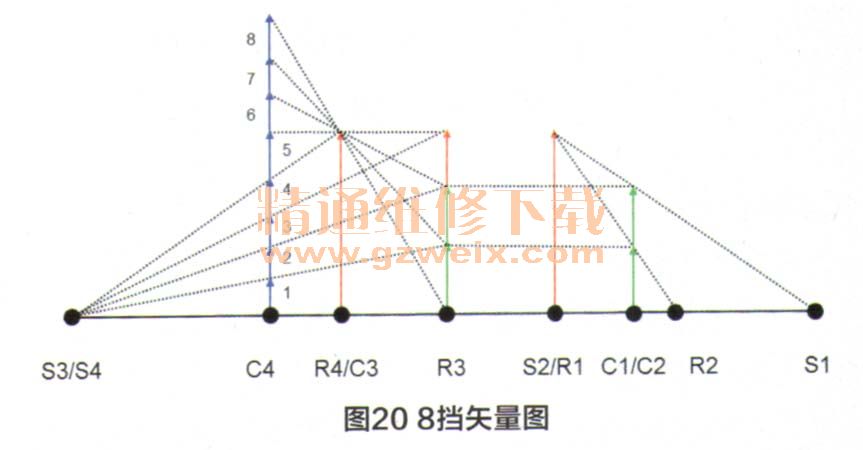

8挡动力传递路线如图19所示,矢量图如图20所示。
(钓行星齿轮组GS1和GS2: 8挡时制动器C接合,固定行星齿轮组GS1太阳轮S1。
制动器D接合,固定行星齿轮组GS2齿圈R2,则行星齿轮组GS1和GS2被整体固定。行星齿轮组GS3齿圈R3和C1/C2是一体并被固定。
(2)行星齿轮组GS3:离合器E接合,驱动行星齿轮组GS3行星架C3。齿圈R3固定,所以太阳轮S3同向增速旋转,且转速比7挡时要快。分析可参考6挡时的情况说明。
(3)行星齿轮组GS4:行星齿轮组GS4齿圈R4与行星齿轮组GS3行星架C3是一体,被等速驱动。太阳轮S4是增速驱动,且比7挡时要快,所以齿圈R4是增速运动且比7挡要快。
