问：一辆2001款奔驰S320（W220），已经正常行驶210000km，该车长期以来使用遥控钥匙来控制（图4）。近来遥控钥匙有失灵现象，钥匙上红色LED指示灯会闪烁，但不能解锁和上锁，极不方便。但幸好仍可用机械钥匙来操纵，按压车内的中控锁按钮，4个车门锁块可以正常上锁和解锁。使用机械钥匙打开车门，钥匙插入卡槽内仍可启动车辆，车辆能正常行驶，动力也是正常的。而后为遥控钥匙更换了新的纽扣电池，但遥控仍不起作用。请问应如何排除此故障？

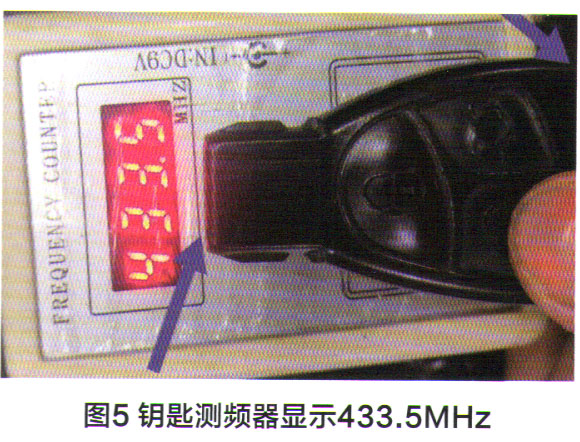

答：这款车的遥控装置与普通遥控装置相同，有无线电与红外线两种方式，均有发射器与接收器两部分，发射器就装在遥控钥匙内。从与读者的沟通中得知，已使用“测频器”检测到钥匙有遥控无线电频率发送。如图5所示按压遥控钥匙的按钮，在“测频器”上测得有433.5MHz的遥控电波频率，由此确认遥控钥匙是能正常工作的。
无线遥控信号的接收天线装在后挡风玻璃的顶部位置，主要用于接收、放大和过滤遥控器发射的无线电信号，故又称为天线放大器。该天线放大器在电路图上的编号为A2/12，接收到的遥控信号转换为数据信号后，传给车顶模块N70。该车配置的是第三代驾驶权限电控系统，在对车辆进行遥控操作时，遥控信号必须先通过驾驶权限合法性的检验。车顶模块N70接收到的遥控信号，通过CAN总线传输给电子点火控制模块N73，以对信号进行合法性检验。如遥控信号确认为合法，再由N73通过CAN总线将遥控信号发送到4个车门模块、3个SAM控制模块、气动控制模块 A37等，然后由这些模块执行相应的终端控制操作。遥控钥匙上的无线接收信号，传输的路径如图6所示。
为什么操纵遥控不起作用呢？检查遥控钥匙是正常的，分析故障点应该在天线放大器A2/12或车顶模块N70。检查天线放大器供电正常，车顶模块与天线放大器间的连线也良好。由此推测故障可能是天线放大器不能接收遥控信号，更换新的天线放大器后，本车遥控器不起作用的故障排除。
