一辆行驶里程约14.9万km、搭载276824型3.0T发动机的2015款梅赛德斯奔驰S320轿车。该车前部大灯无法关闭,且仪表显示交通信号标识停止运作、碰撞预防辅助增强版停止运作、发动机故障灯点亮。
故障诊断:接车后,连接故障诊断仪对全车进行故障扫描,发现诸多模块失去通信(图1),尝试删除故障码发现无法删除,当前故障一直存在。
根据诊断电仪的检测明显可以看出目前许多电脑失去通信,查阅WIS发现相关控制单元都是由外围CAN控制的。查阅整车(GVN)网络功能图,如图2所示在CAN PER外围设备控制器区域网络由防撞辅助系统控制单元(A90)、多功能摄像机((A40/11)、左侧大灯(E1 n9)、右侧大灯(E2n9)电动驻车制动器(N128)等控制单元组成。
通过电路图发现,外围CAN上大多数控制单元都在X30/27分配器上,所以着手从该分配器进行检测。查阅WIS找到分配器,该分配器上有7个插头,分别连接着CANPER外围设备控制器区域网络的各个控制单元。打开点火开关用万用表测量CAN线路的平均电压时发现,CAN高与CAN低的电压分别为7.5V和6.1V。正常情况下,打开点火开关后CAN高与CAN低的平均电压应该为2.7V与2.3V左右,说明CAN PER外围设备控制器区域网络通信存在问题。可能是CAN PER外围设备控制器区域网络上某CAN线短路或者某个控制单元内部故障,导致整个CAN PER外围设备控制器区域网络关闭。

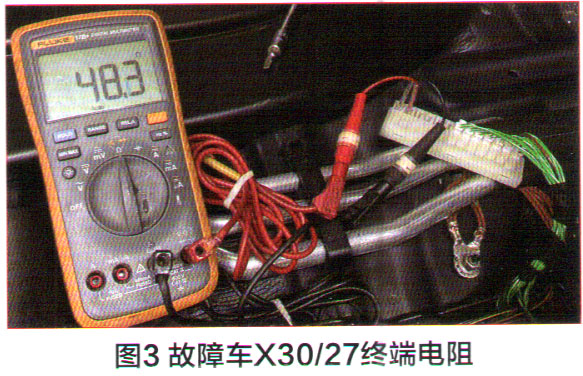

通过X30/27测量其终端电阻为48.3Ω,如图3所示,正常情况下该终端电阻应该为60Ω左右。于是利用排除法开始逐个拔除分配器上的CAN线,当拔到第二组线时该终端电阻恢复正常(图4)。
