奔驰S350L驻车制动故障灯常亮
来源:汽车维修与保养  作者:佚名  2022-05-18 10:20:57

    一辆行驶里程约3.7万 km、搭载256 930型2.5T发动机+48V混合动力的2020款奔驰S350L轿车。该车仪表台上的红色驻车制动器故障灯偶发性常亮。

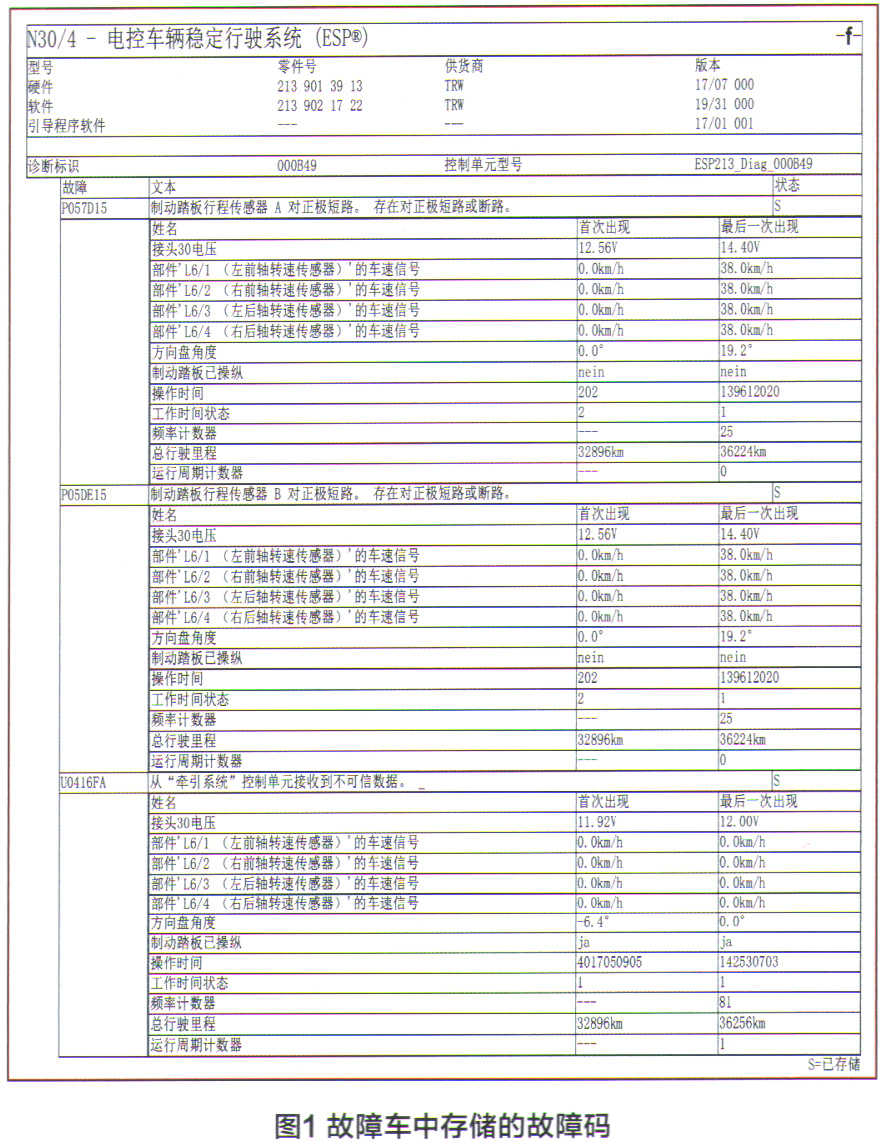

故障诊断:接车后,询问车主得知该车故障为偶发性。连接Xentry故障诊断仪对全车进行快速测试,在电控车辆稳定行驶系统(ESP)中发现存有多个故障码(图1):P057D15一制动踏板行程传感器A对正极短路,存在对正极短路或断路故障;P05DE15一制动踏板行程传感器B对正极短路,存在对正极短路或断路故障;U0416FA一从“牵引系统”控制单元接收到不可信数据。执行故障码删除操作后,重新用诊断仪进行检测,电控车辆稳定行驶系统(ESP)中的故障码消失。

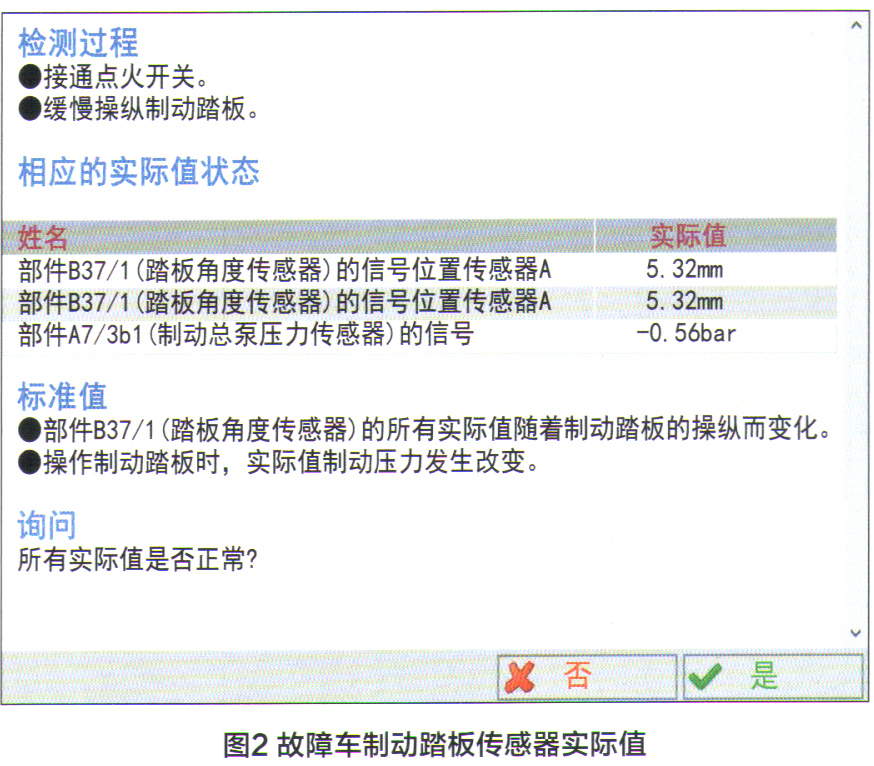

    对车辆进行路试,当车辆经过颠簸路面时仪表台上的红色驻车制动灯点亮。重新连接诊断仪,在电控车辆稳定行驶系统(ESP)控制单元中发现了同样的故障码。检查电控车辆稳定行驶系统(ESP)控制单元软件当前为最新版本。检查电控车辆稳定行驶系统(ESP)制动踏板角度传感器的实际值,进行故障引导并操纵制动踏板,所有实际值随着踏板的操纵而正常变化(图2),说明踏板角度传感器工作正常。进一步执行故障引导(图3)以检查控制单元电控车辆稳定行驶系统(ESP)和部件踏板角度传感器之间的导线和插头的接触情况。


    根据故障码进行引导测试,并检查电控车辆稳定系统(ESP)和踏板角度传感器元件外观,未发现损坏、插头松动等异常情况,说明电控车辆稳定系统(ESP)和踏板角度传感器安装正常,暂时可以排除踏板角度传感器存在故障的可能。此时可将故障范围缩小至导线之间的供电搭铁信号及相关线路。
