奔驰S350L轿车行驶中熄火故障检修
来源:汽车维修技师  作者:佚名  2022-03-09 09:13:40

     一辆行驶里程超23万km、配置274发动机的2011年奔驰S350L(221)轿车。用户反映:该车行驶中突然熄火。

    故障诊断:拖车进店,启动发动机时正常运转但不着火。询问客户维修历史得知,该车故障现象为偶发性故障,故障发生频率较低,有时几个月出现一次,出现故障后有时停车等待可再次着车。因此,客户先后更换了燃油泵、燃油滤芯、燃油泵控制单元,也排查了相关线路都未能排除故障。

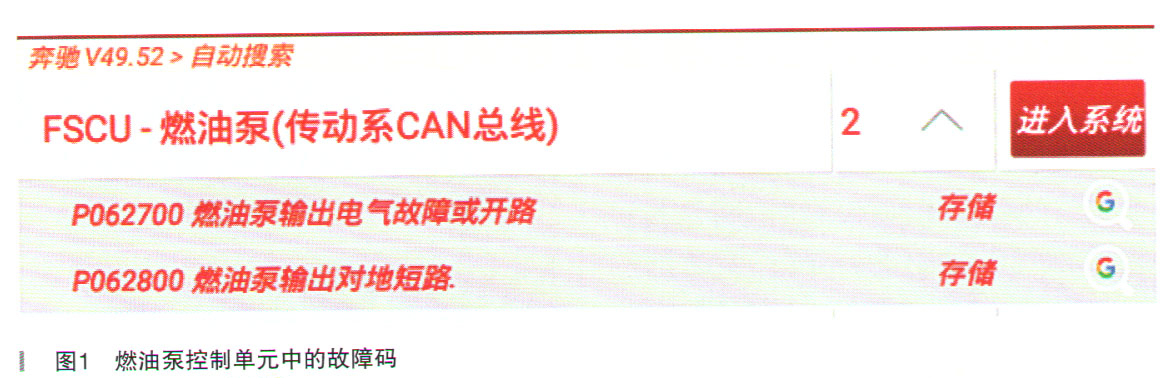

    连接诊断仪读取车辆故障码,发现燃油泵控制单元中存储故障码,如图1所示。
    启动车辆读取燃油泵控制单元中的数据流发现M3燃油泵的耗电量为0A,异常,正常为6.5A左右,燃油压力为20kPa,异常,正常为500kPa左右。从故障码和数据流可以得知车辆故障是由于燃油低压供油异常导致。
    查找燃油泵电路图如图2所示。
    电路图显示该车燃油泵为三相油泵,拆开后排座椅可以看到该车燃油泵安装在右侧,燃油滤芯安装在左侧,燃油泵在燃油箱中通过导线与燃油滤芯上盖连接后再通过插头(图2中的2号、3号、4号端子)连接到燃油泵控制单元。
    使用功率试灯检查油泵控制单元1号和6号端子的供电、搭铁端子,试灯正常点亮且电压为12V,正常。

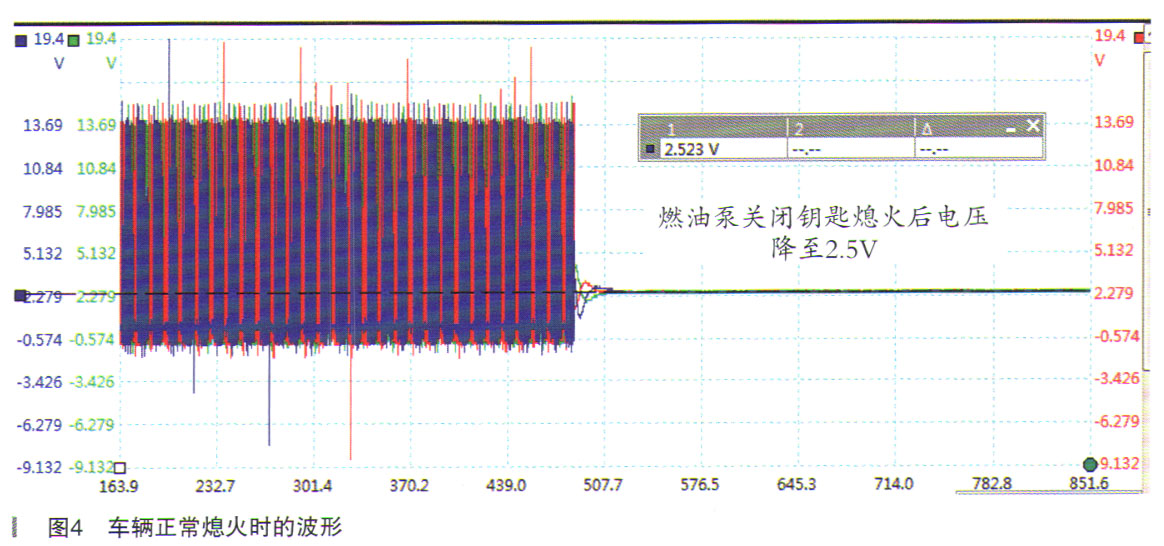

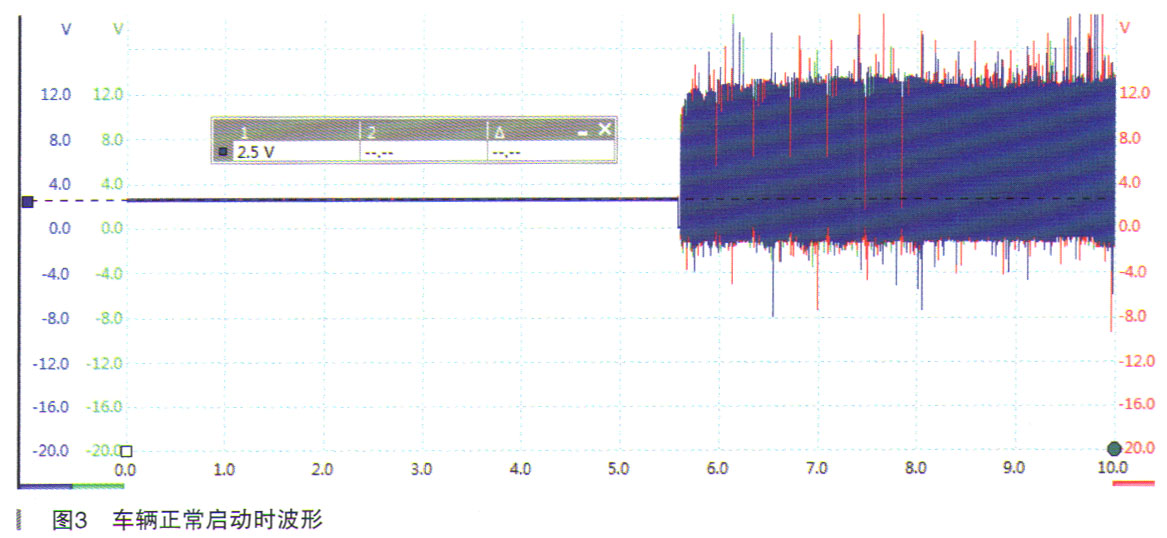

    使用示波器的A、B、C通道分别测量位于左侧汽油滤芯处插头的2号、3号、4号端子的电压波形,发现连接好探针及示波器后车辆可以正常启动着火。测得波形如图3所示,启动时3个相线的电压从2.5V开始连续波动。正常关闭点火开关熄火测得波形如图4所示,熄火后3个相线的波动消失,电压也保持在2.5V。

      车辆在连接测量探针时可以正常启动,怀疑燃油滤芯处插头内部端子接触不良导致,拔下该插头检查端子2号、3号、4号的连接情况却并没有发现异常。

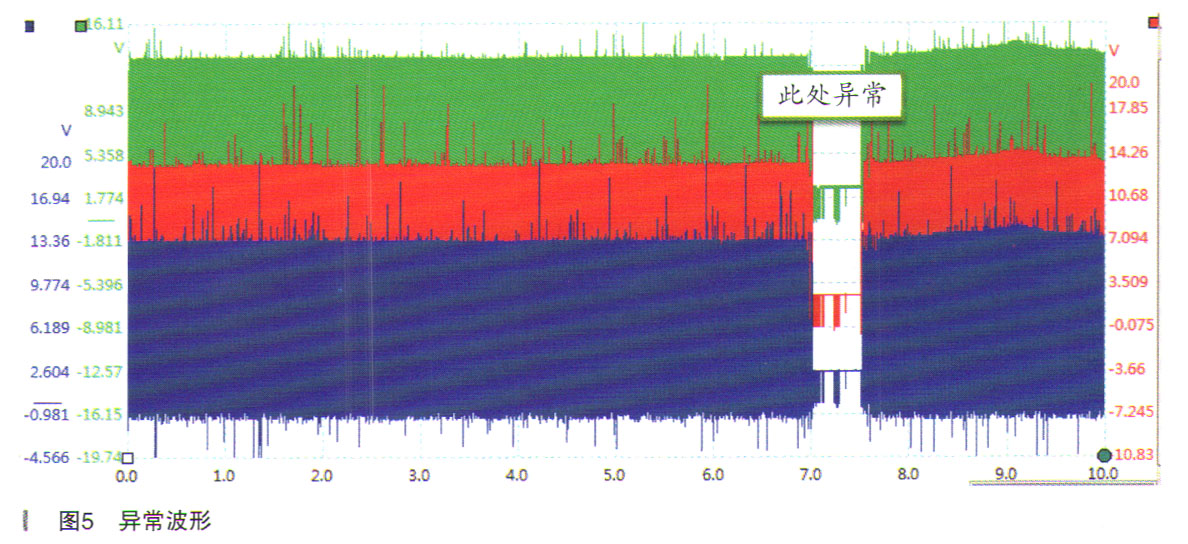

      继续着车观察三相波形,发现在一段时间后偶尔出现小段异常情况,但此时车辆并没有熄火,如图5所示。
