丰田凯美瑞发动机正时链条的拆卸
来源:本站整理  作者:佚名  2013-03-29 17:03:59

    (1)断开蓄电池负极电缆。
    (2)拆卸1号发动机盖。
    (3)拆卸前轮RH。
    (4)拆卸发动机下盖LH。
    (5)拆卸发动机下盖RH。
    (6)拆卸前翼子板密封件RH.
    (7)放出发动机油。
    (8)拆卸前排气管总成。
    (9)拆卸2号发动机安装支撑件RH 。
    (10)拆卸发动机移动控制杆。
(11)拆卸2号发动机安装支座RH。

(12)拆卸V形传动带。
(13)拆卸发电机总成。
(14)拆卸叶轮泵总成。
(15)拆卸点火线圈总成。
(16)断开通气软管。
(17)断开2号通气软管。
(18)拆卸汽缸盖罩。

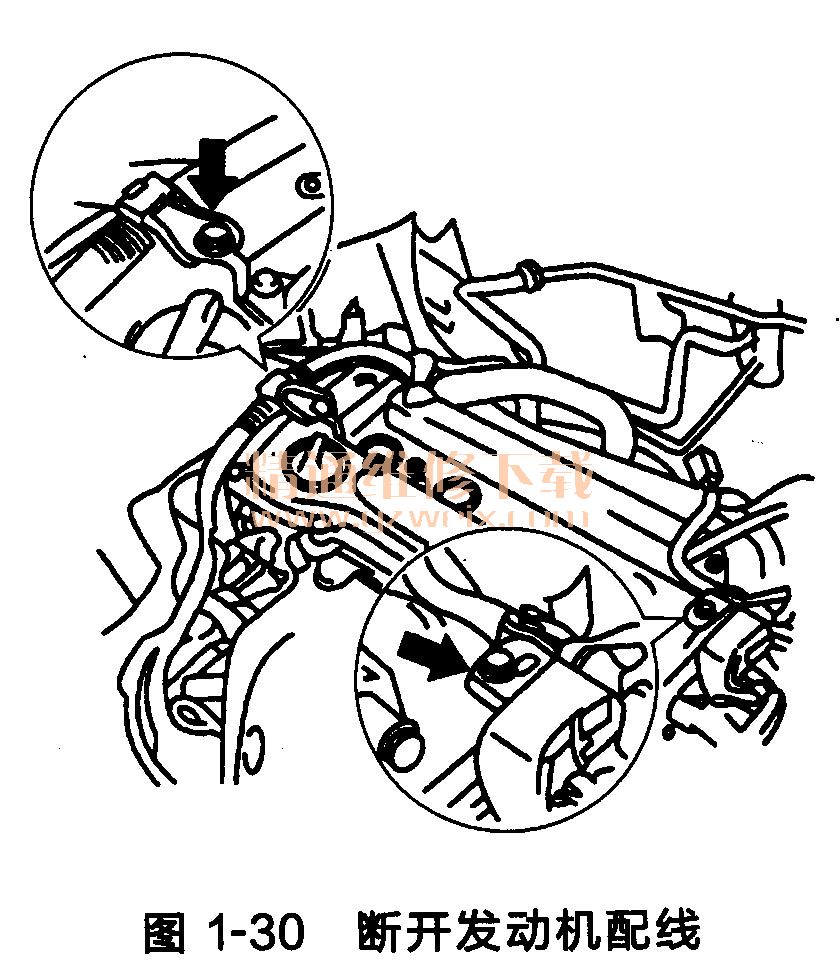

①拆卸2个螺栓并断开2根发动机配线,如图1-30所示。

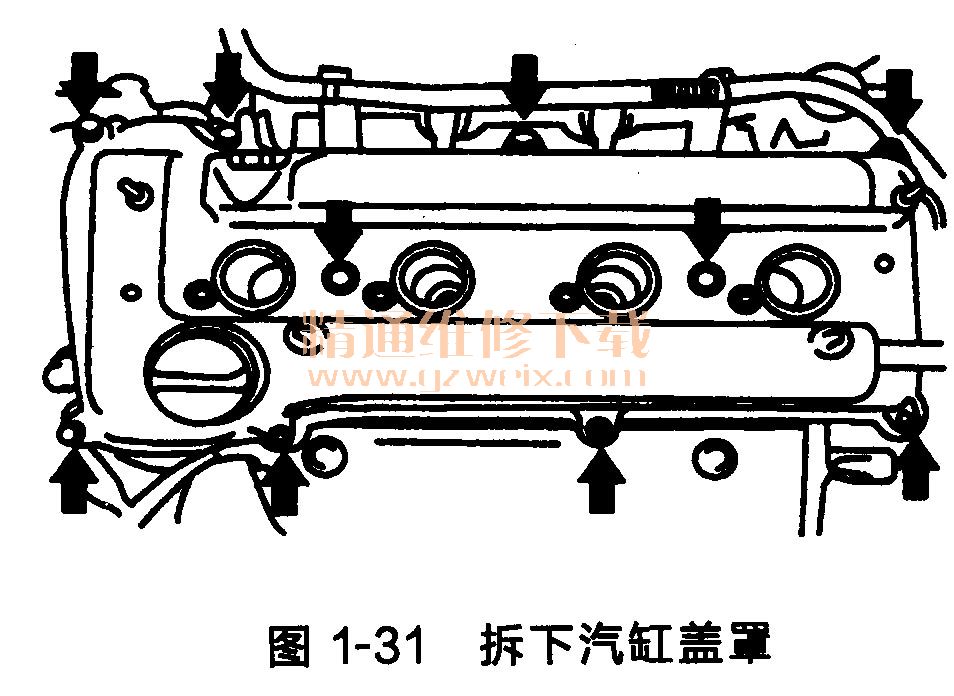

②拆卸8个螺栓、2个螺母和汽缸盖罩,如图1-31所示。

(19)将1缸置于压缩行程上止点位置。
(20)拆卸曲轴传动带轮。
(21)拆卸曲轴位置传感器
(22)拆卸油底壳。

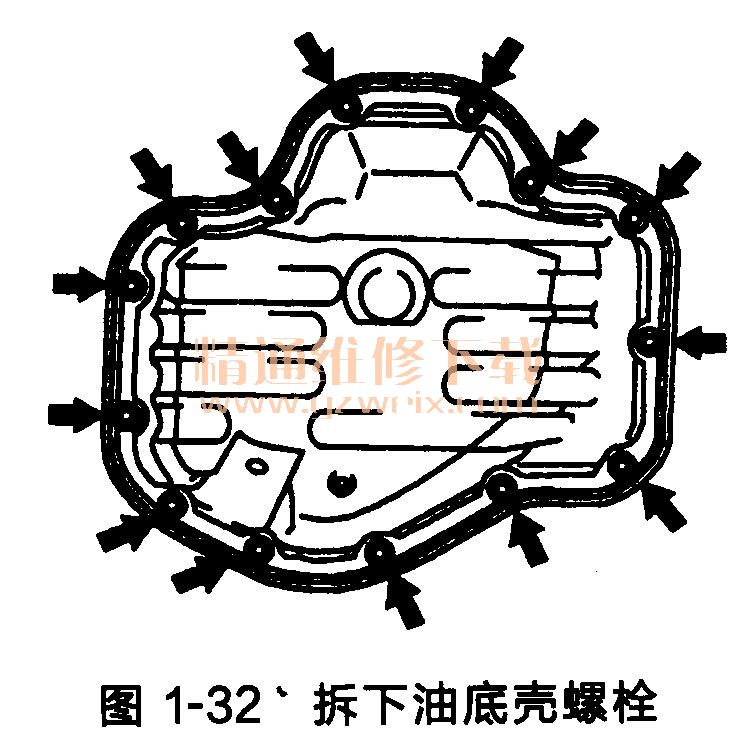

①拆卸12个螺栓和2个螺母,如图1-32所示。

[1] [2] [3] [4] [5]  下一页
