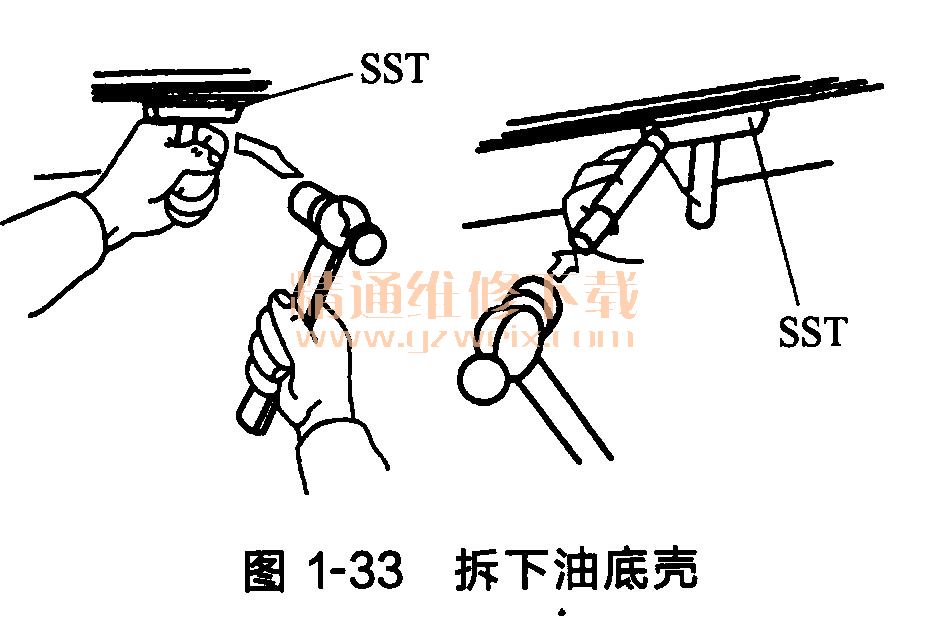

②在曲轴箱和油底壳之间插人SST刀片。切穿密封件并拆卸油底壳,如图1-33所示。

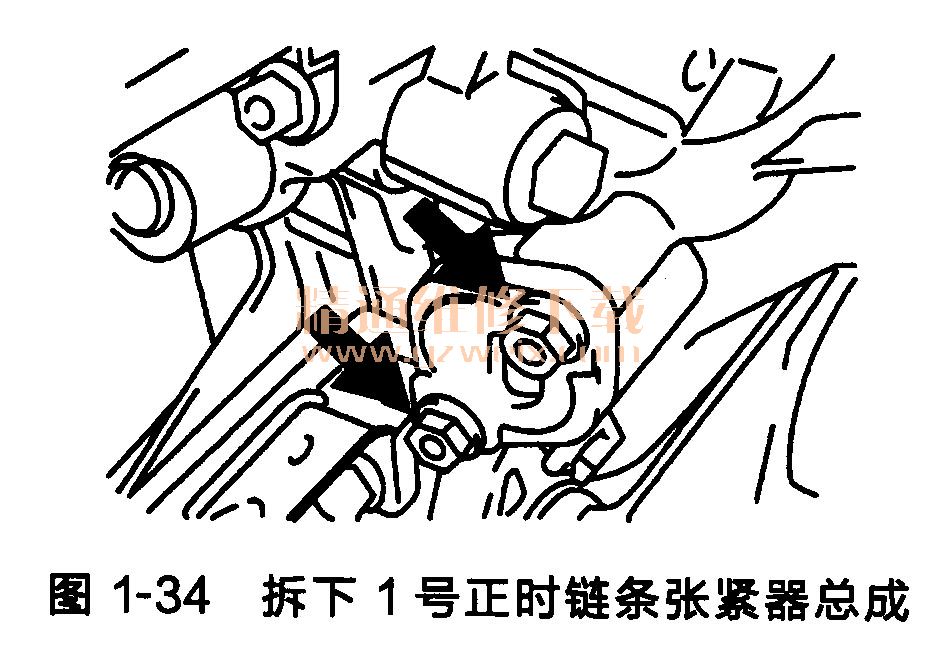

(23)拆卸1号正时链条张紧器总成。拆卸两个螺母、张紧轮和垫片,如图1-34所示。

注意:使用正时链条张紧器转动曲轴。
(24)安装发动机吊耳。
①如图1-35所示,用螺栓安装1号发动机吊耳和2号发动机吊耳。拧紧力矩为38N·m。

②将起吊装置安装到发动机吊耳和起重机上。
(25)拆卸带V形加强筋的正时传动带张紧轮总成。
①用起重机举起发动机。

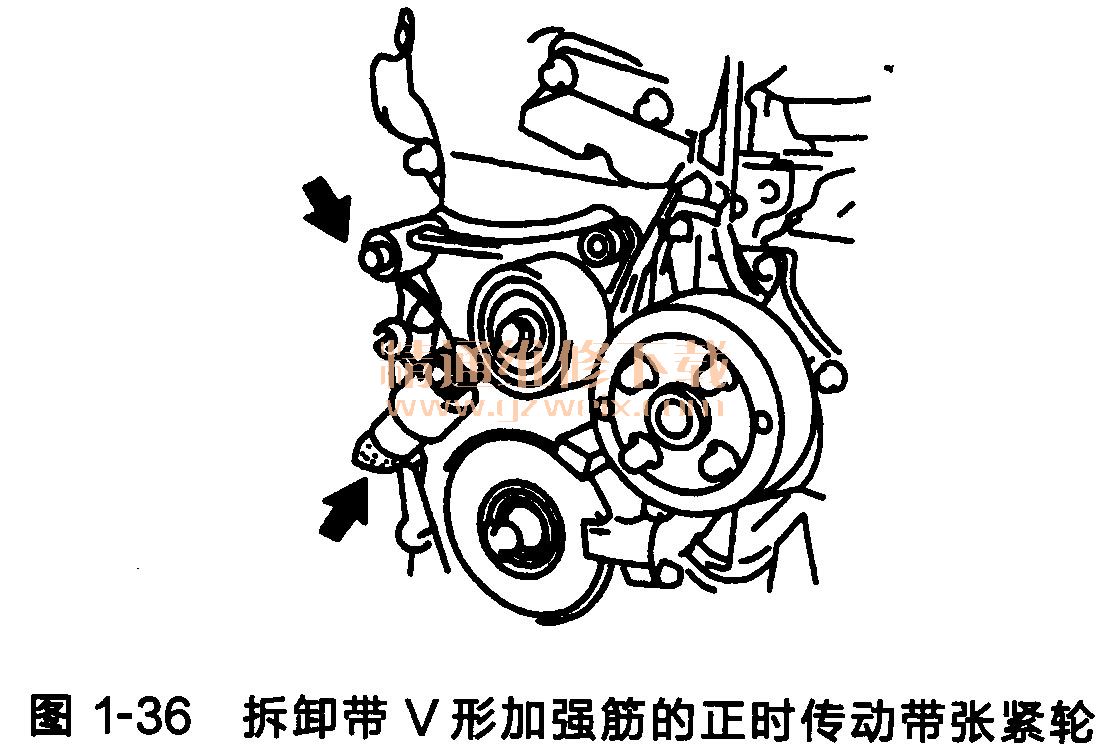

②拆卸螺栓、螺母和带V形加强筋的正时传动带张紧轮,如图1-36中箭头所示。
