(26)拆卸发动机安装隔热板。
①将发动机吊链安装到发动机吊耳上。
注意:不要将正时链条钩到其他部位来吊起发动机。
②拆卸螺栓,断开发动机安装隔热板FR,如图1-37中箭头所示。

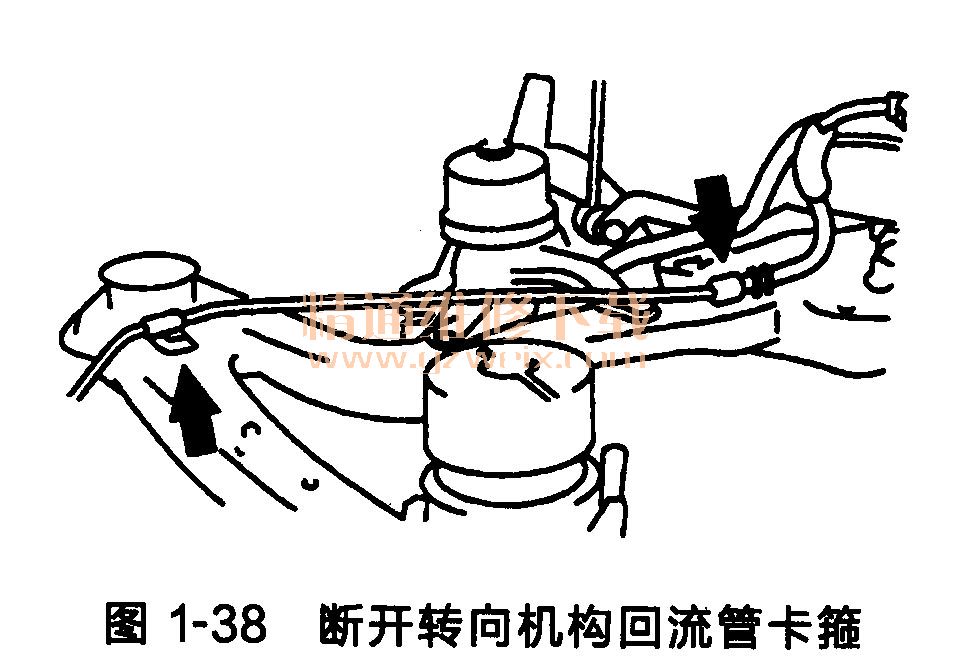

③拆卸两个螺栓,从车架上断开转向机构回流管卡箍,如图1-38所示

④从发动机安装隔热板RH上拆卸4个螺母,如图1-39所示。

⑤抬起发动机,拆卸发动机安装隔热板RH。

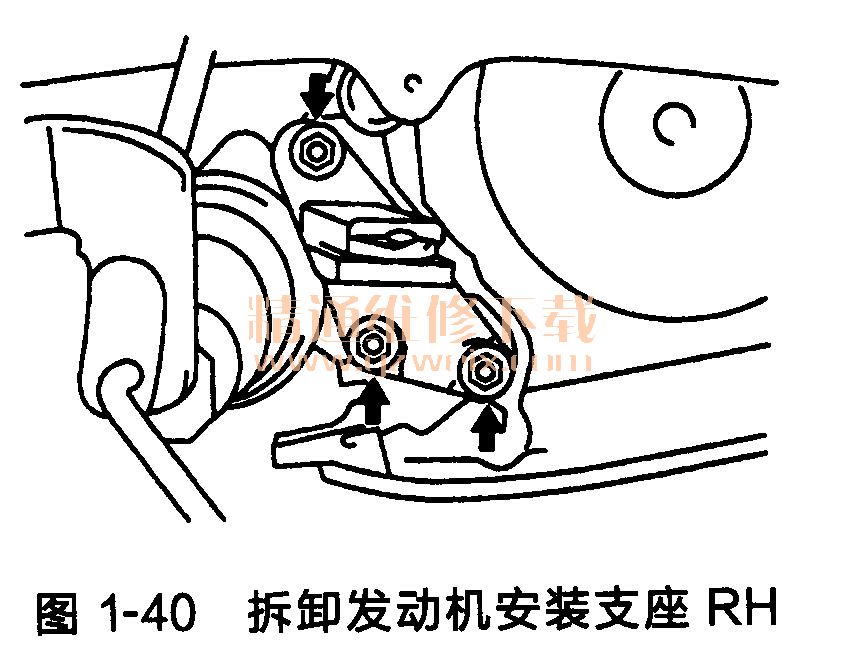

(27)拆卸3个螺栓和发动机安装支座RH,如图1-40中箭头所示。

(28)拆卸正时链条盖。
(29)拆卸正时链条箱油封。

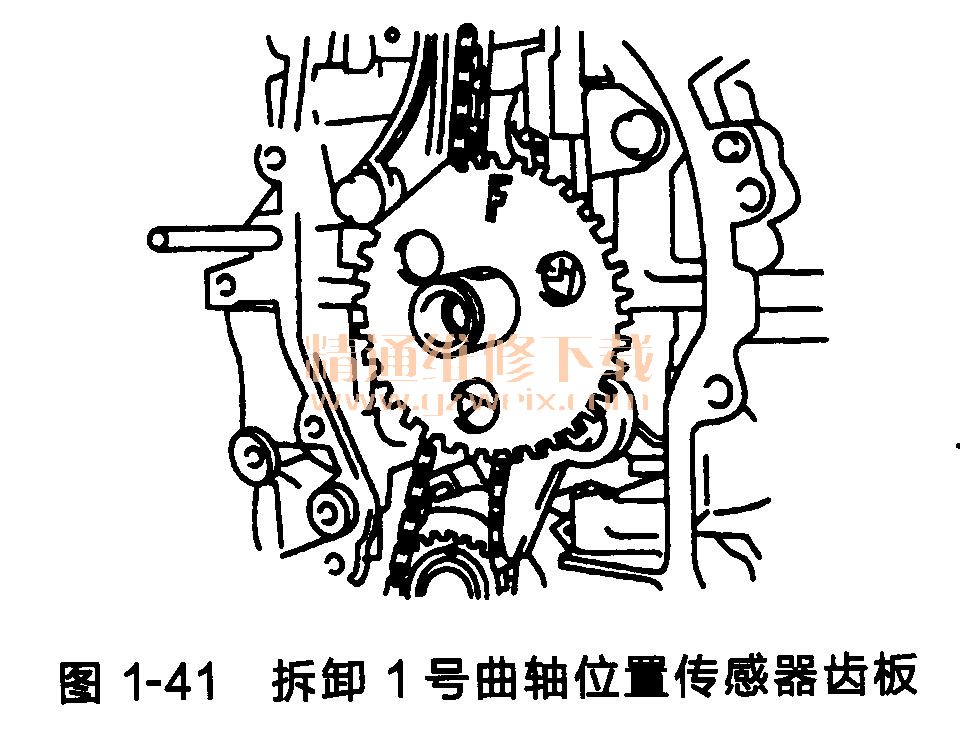

(30)拆卸1号
曲轴位置传感器齿板,如图1-41所示。
