丰田凯美瑞发动机正时链条的拆卸
来源:本站整理  作者:佚名  2013-03-29 17:03:59


(36)拆卸2号正时链条。

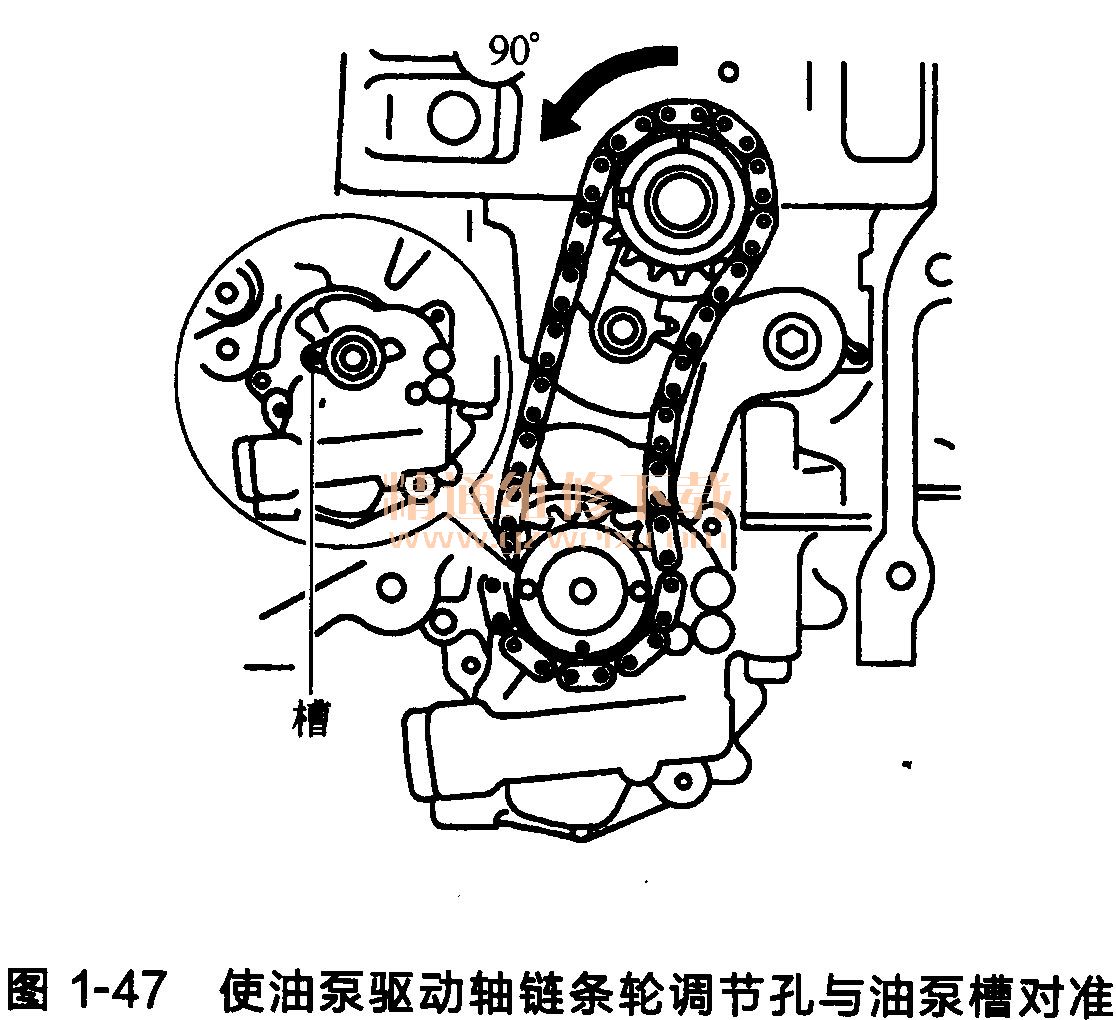

    ①按逆时针方向转动曲轴90°,使油泵驱动轴链条轮调节孔与油泵槽对准,如图1-47所示。

    ②将一个直径为4mm的条插人油泵驱动轴链条轮调节孔内,将齿轮锁住,然后拆卸螺母,如图1-48所示。

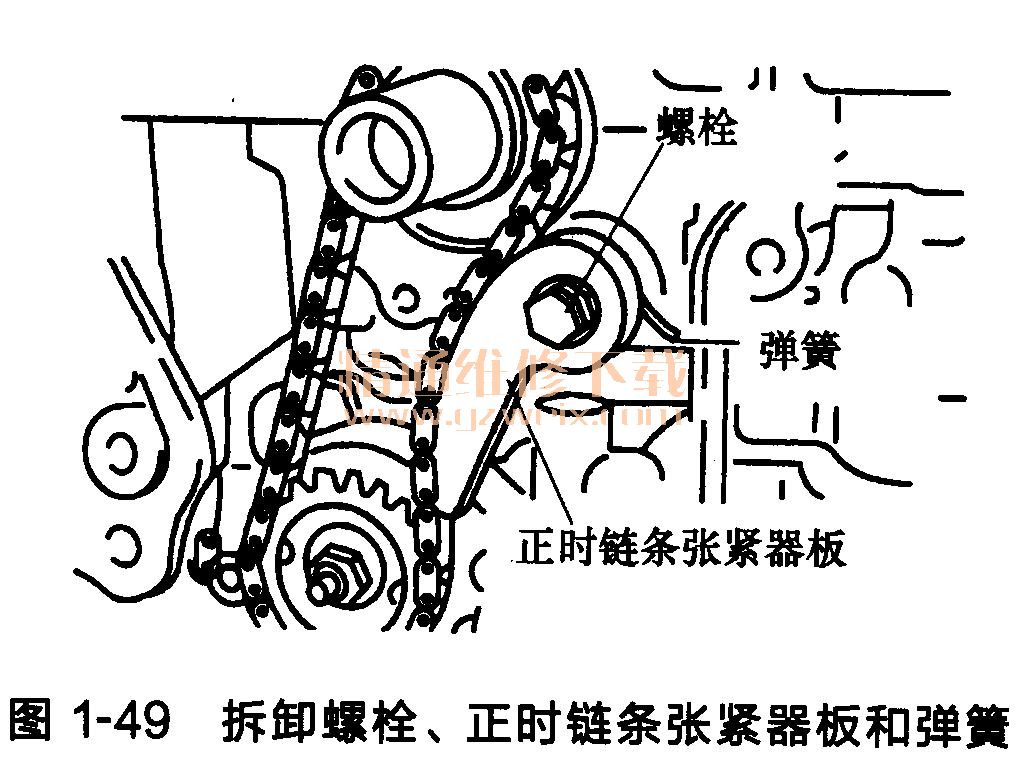

③拆卸螺栓、正时链条张紧器板和弹簧,如图1-49所示。

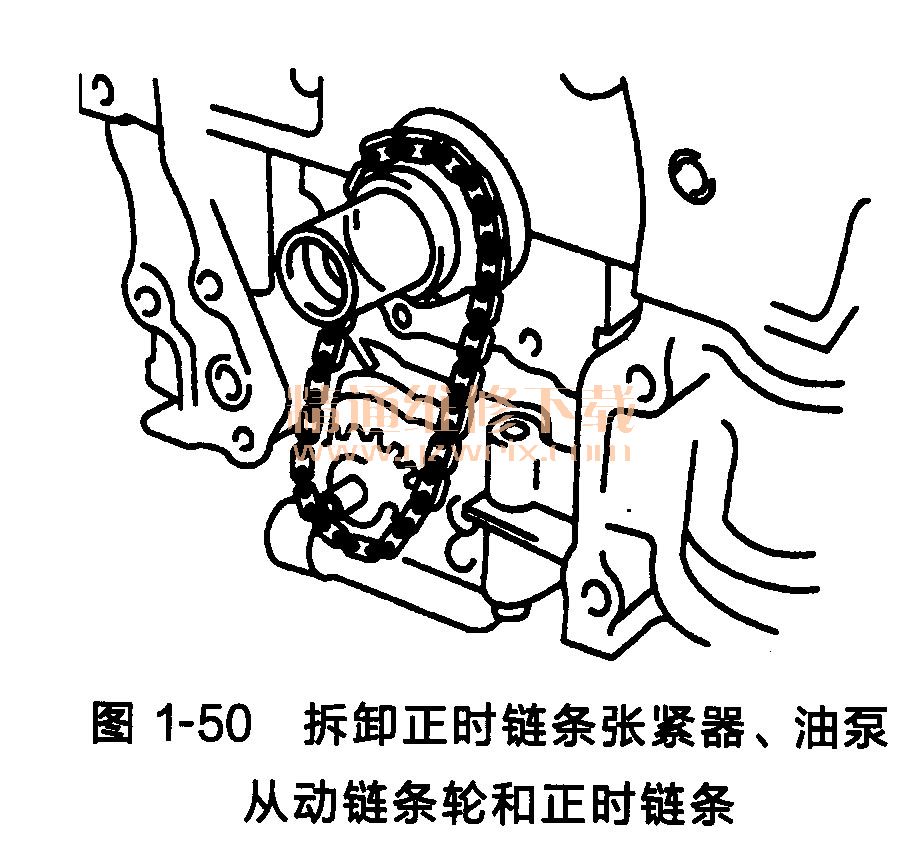

④拆卸正时链条张紧器、油泵从动链条轮和正时链条,如图1-50所示。
