②将正时链条安装到曲轴正时链条轮上，使金色或粉色标记链节与曲轴上的正时标记对准，如图1-58所示。

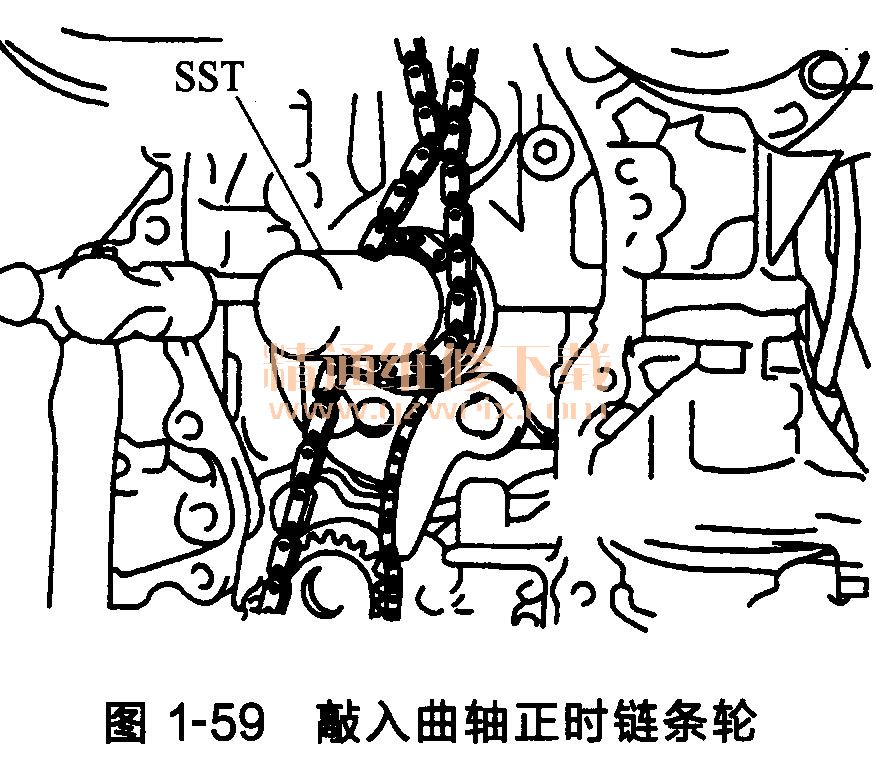

    ③用SST和锤子敲人曲轴正时链条轮，如图1-59所示。

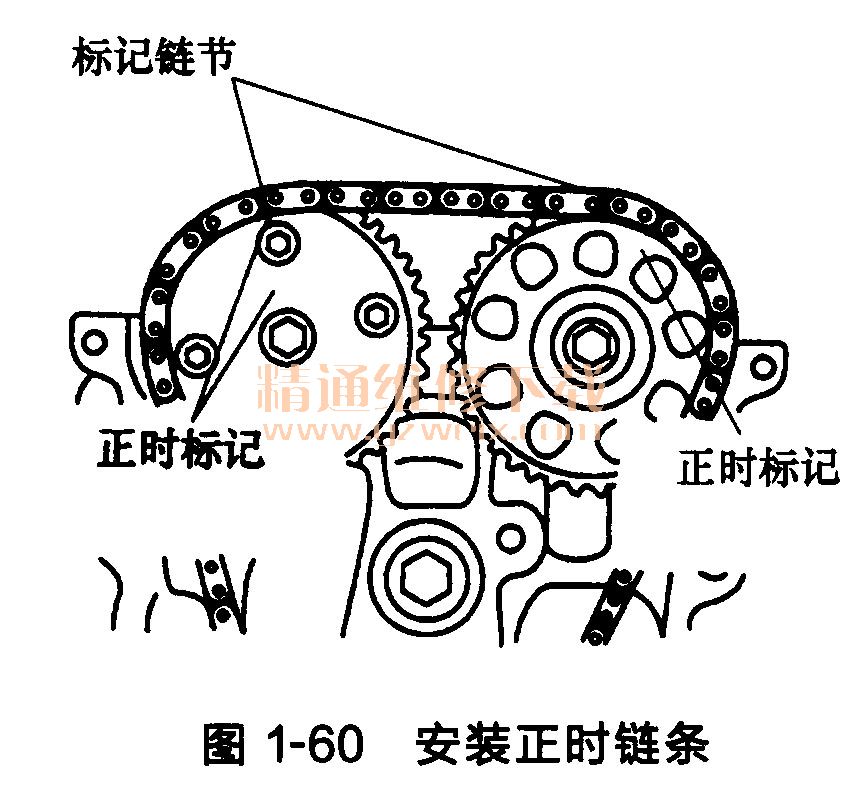

④将金色或黄色标记链节对准凸轮轴正时齿轮和链条轮的各个正时标记，然后安装正时链条，如图1-60所示。

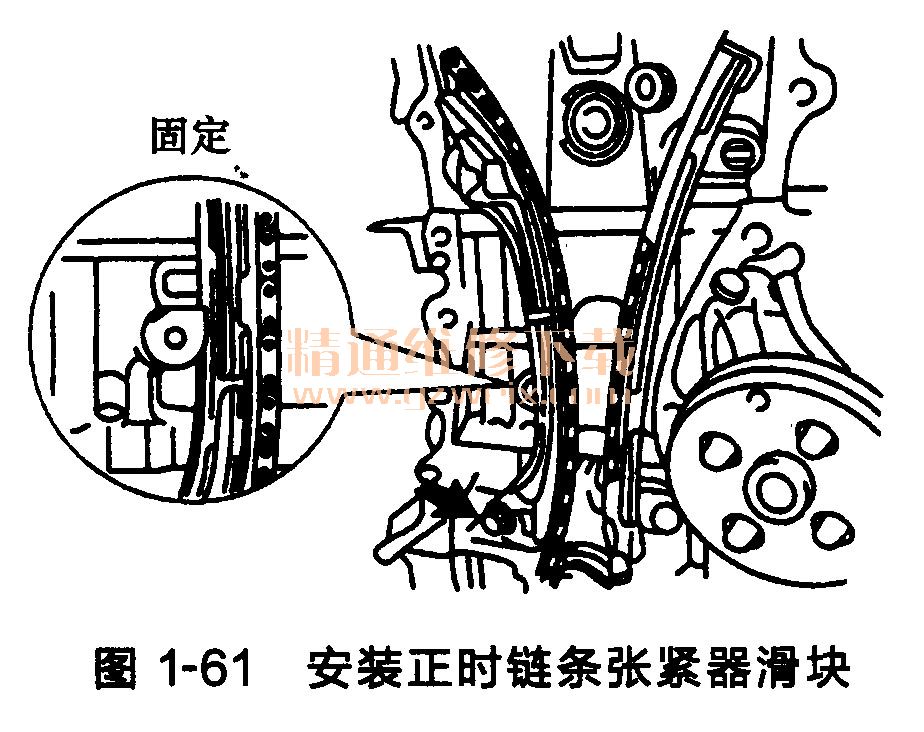

    (5)安装正时链条张紧器滑块，如图1-61所示，拧紧力矩为19N·m。

    (6)用螺栓安装正时链条导向器。
