丰田凯美瑞发动机正时链条的安装

来源：本站整理作者：佚名 2013-03-29 17:09:12

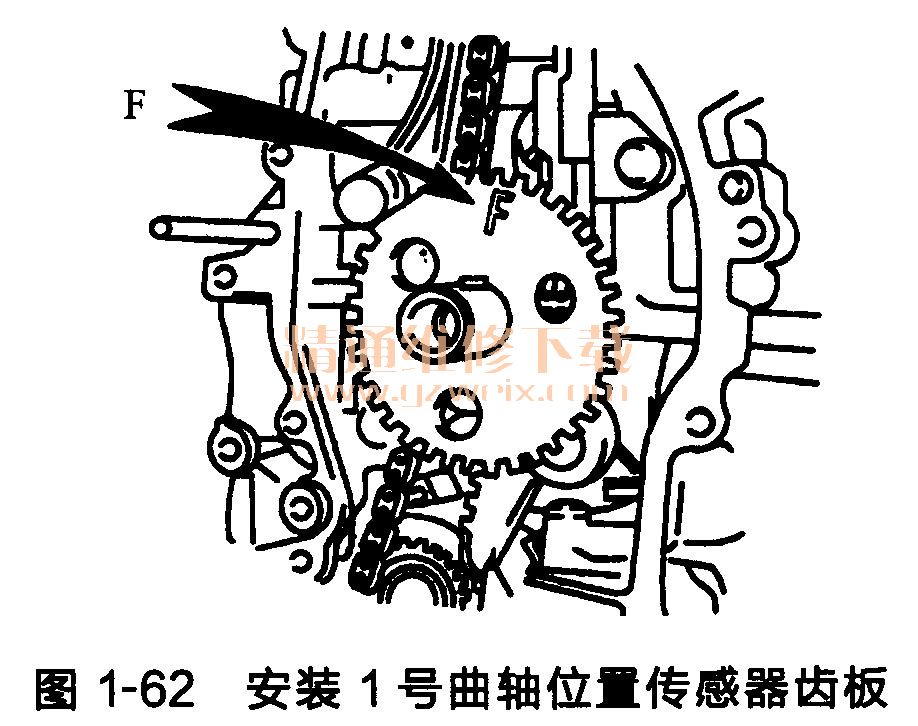

(7)安装1号曲轴位置传感器齿板，让标记F朝上，如图1-62所示。

    (8)安装正时链条箱油封。
    (9)安装正时链条分盖总成。
    (10)安装带V形加强筋的正时传动带张紧轮总成。拧紧力矩为60N ·m。

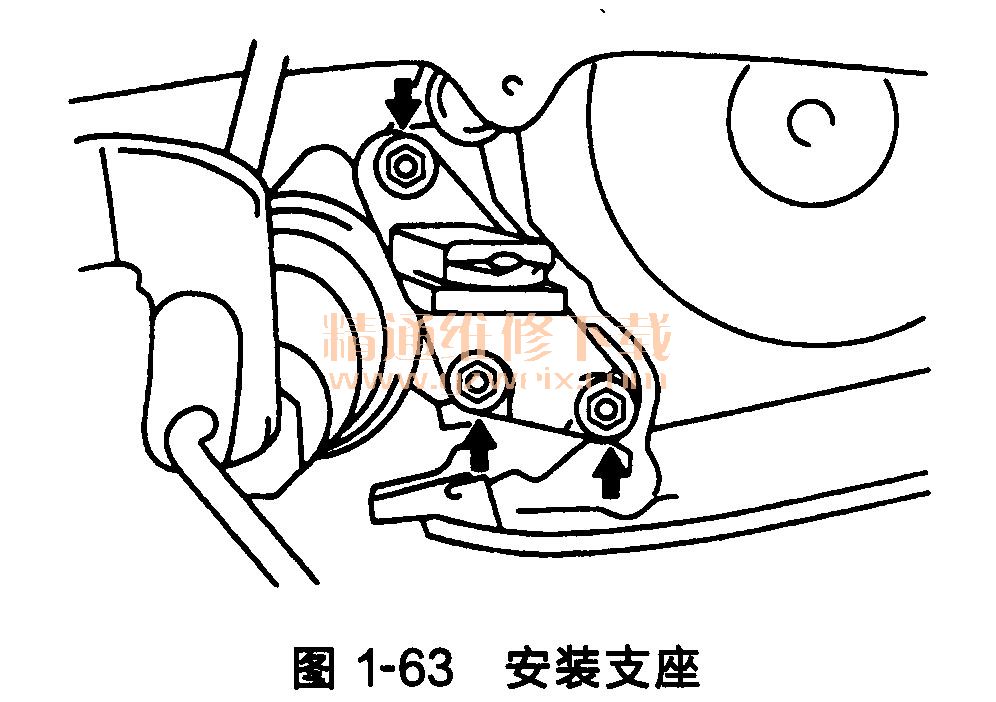

(11)用3个螺栓安装支座，如图1-63所示。拧紧力矩为54N · m。

(12)安装发动机安装隔热板。
①抬起发动机，安装发动机隔热板RH。
②用4个螺母安装发动机隔热板RH，如图1-64所示。拧紧力矩：螺母A为95N ·m。

    ③用2个螺栓将转向机构回流管卡箍安装到车架上。拧紧力矩为78N · m。
    ④用螺栓安装发动机隔热板FR。拧紧力矩为87N·m。
    (13)拆卸发动机吊耳。
    (14)安装油底壳。
    安装前应清除旧的密封材料，不要让机油滴落到汽缸体和油底壳的接触面上。如图1-65所示，在连续涂抹线内涂抹密封材料（直径为3-4mm）。
