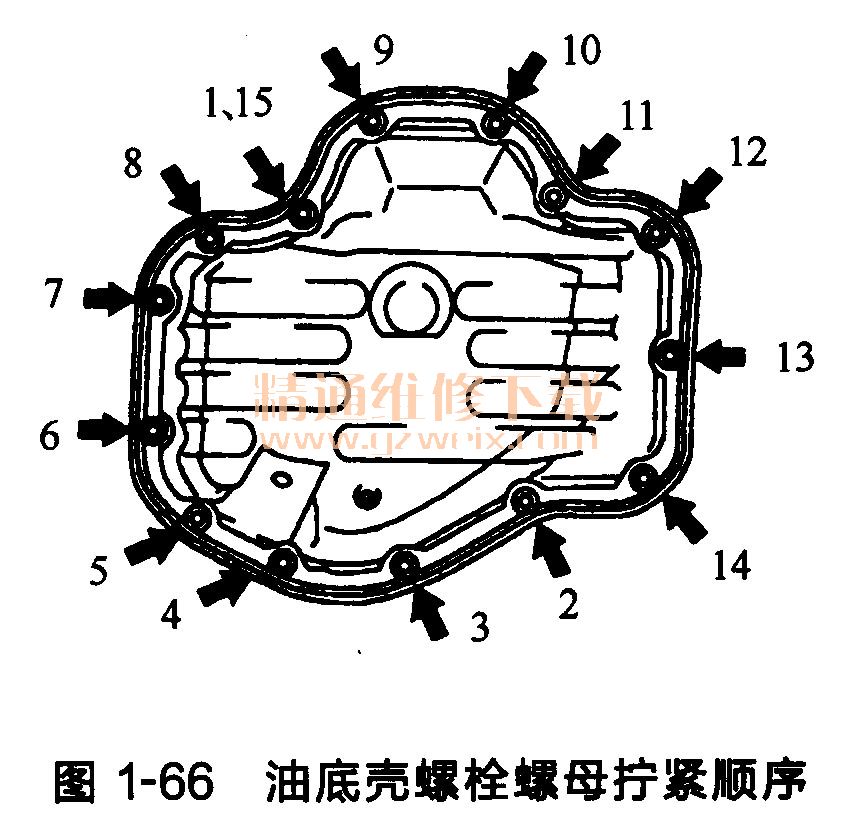

将油底壳安装在汽缸体上。应按如图1-66所示数字的顺序均匀拧紧12个螺栓和两个螺母。拧紧力矩为90N·m。

    (15)安装曲轴位置传感器。
    (16)安装曲轴传动带轮。
    (17)安装1号正时链条张紧器总成。

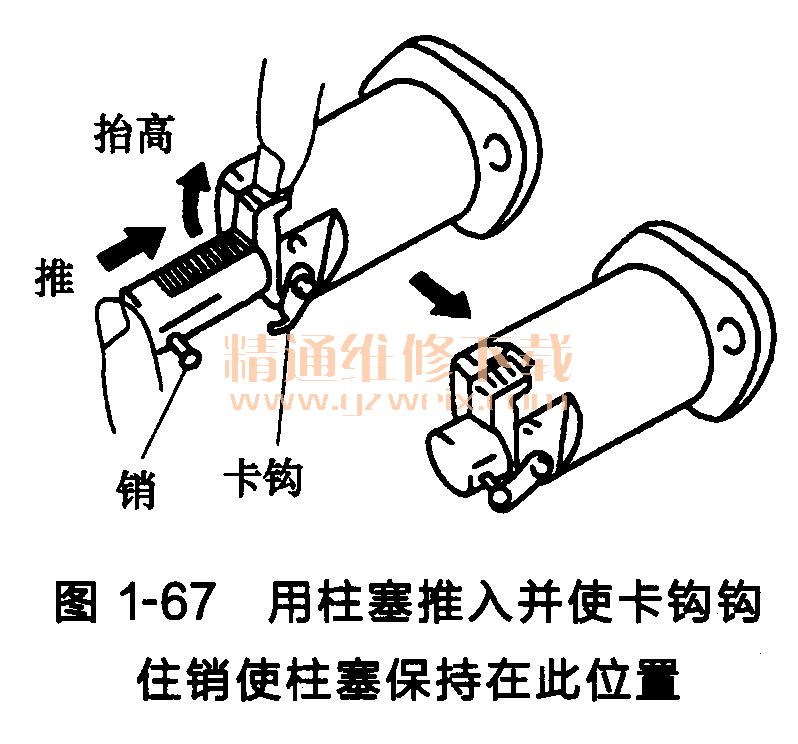

    ①松开棘轮爪，然后将柱塞完全推人并使卡钩钩住销，使柱塞保持在如图1-67所示位置。

    ②用2个螺母安装垫片和正时链条张紧器，如图1-68所示。拧紧力矩为90N·m。

    注意：在安装正时链条张紧器时，如果卡钩从柱塞上松开，那么应重新设置卡钩。

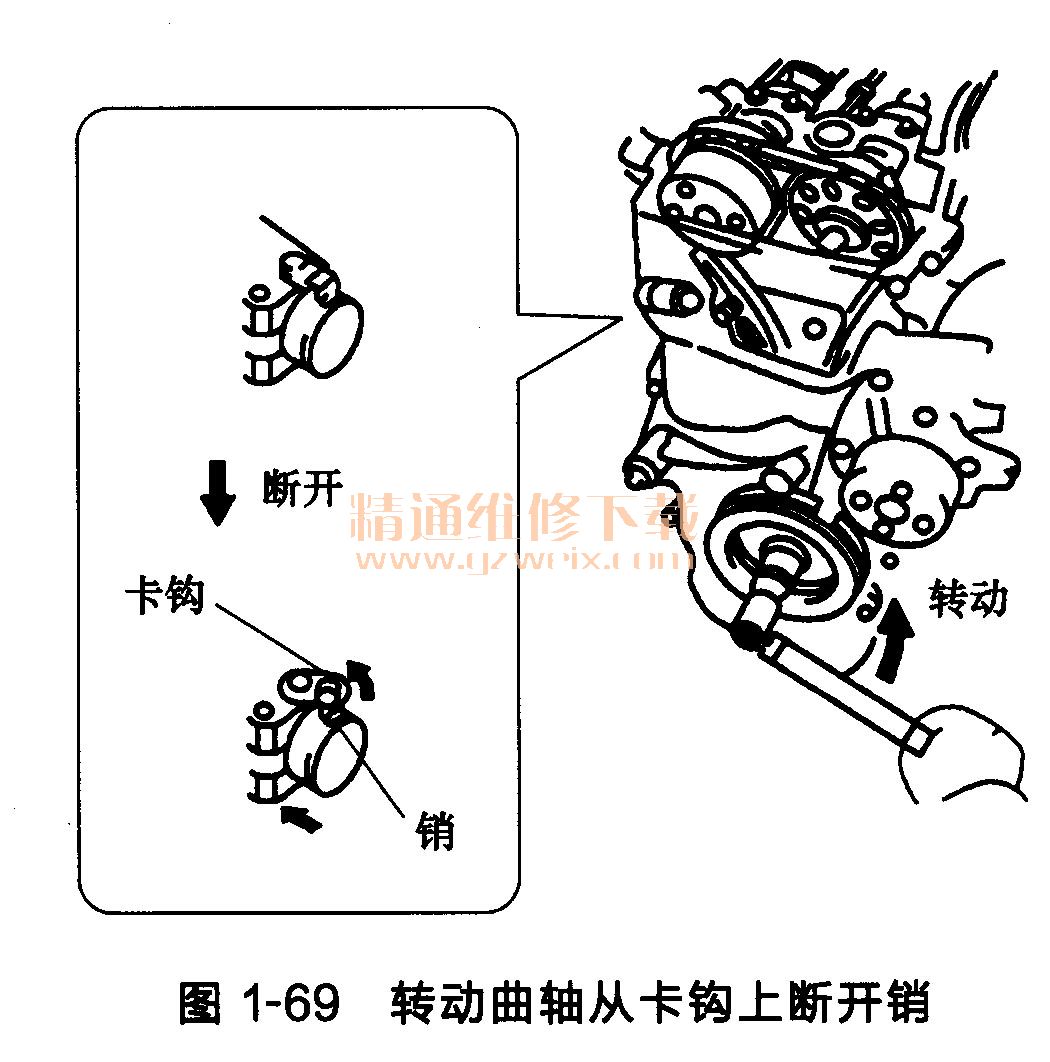

③逆时针转动曲轴，然后从卡钩上断开销，如图1-69所示。
