(24)安装链条
    ①将1号汽缸设定在上止点位置。

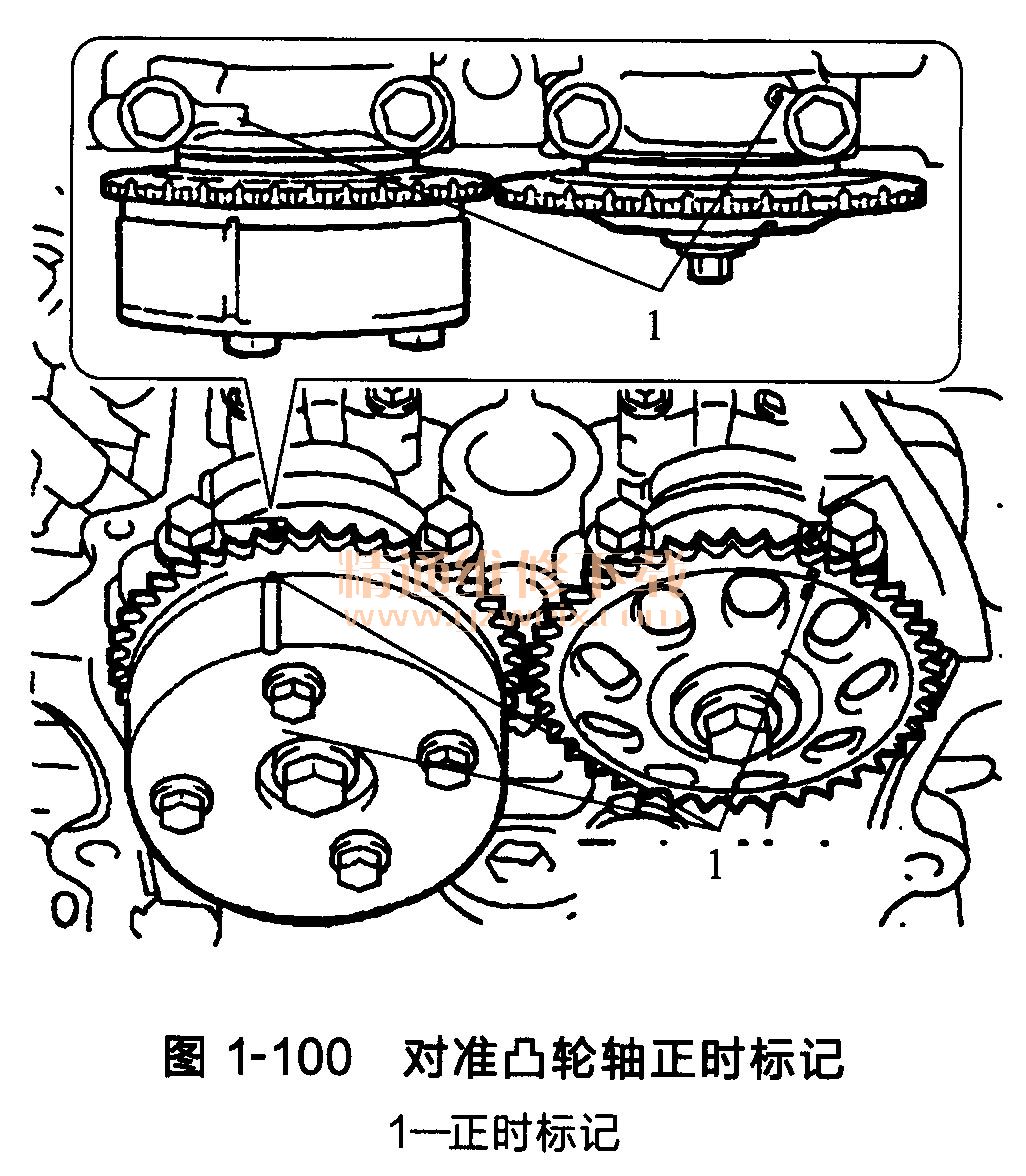

    ②如图1-100所示，用扳手（六角凸角）转动凸轮轴，使凸轮轴正时齿轮上的正时标记分别对准两个轴承盖上的各个正时标记。

    ③检查并确认曲轴定位，如图1-101所示，使曲轴键朝上。

    ④将链条安装到曲轴正时链轮上，使金色或粉色的链条标记对准曲轴上的正时标记，如图1-102所示。

⑤使用SST和锤子，敲入曲轴正时链轮，如图1-103所示。

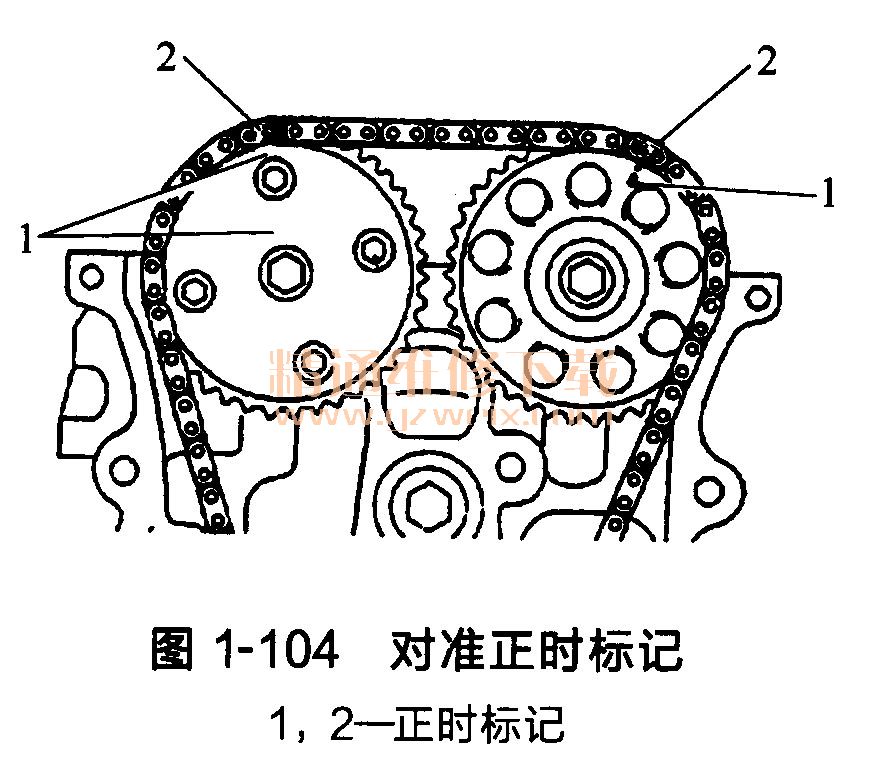

    ⑥将金色或粉色的链条标记对准凸轮轴正时齿轮和链轮上的正时标记，然后安装链条，如图1-104所示。

    (25)用螺栓安装链条张紧器导板。
    (26)安装正时链条导板，如图1-105所示。

    (27)安装1号曲轴位置信号盘。安装1号曲轴位置信号盘时，使“F'，标记朝前，如图1-106所示。

    (28)安装正时链条盖。
    (29)安装惰轮支架。
    (30)安装惰轮。
    (31)安装正时链条箱油封。
(32)安装油底壳。
(33)安装油底壳放油螺塞。
(34)安装水泵总成。
(35)安装水泵传动带。
(36)安装曲轴位置传感器。
(37)安装曲轴传动带轮。
(38)安装1号链条张紧器总成。
(39)检查气门间隙。
(40)调节气门间隙。
(41)安装凸轮轴位置传感器。
(42)安装汽缸盖罩衬垫。
(43)安装汽缸盖罩。
