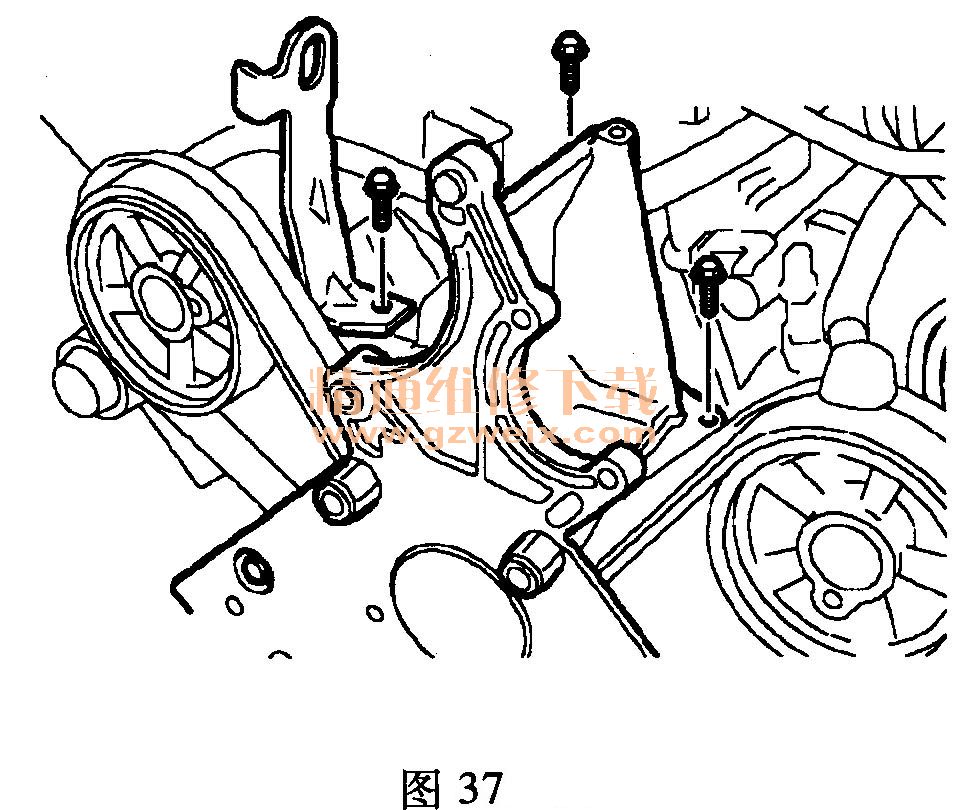

（24）拧下将发动机辅助支架装到缸体上的3个顶部螺栓，取下辅助支架，如图37所示。

    （25）拧开将空调压缩机固定到辅助支架和缸体上的3个螺栓，移开压缩机并挂到旁边。

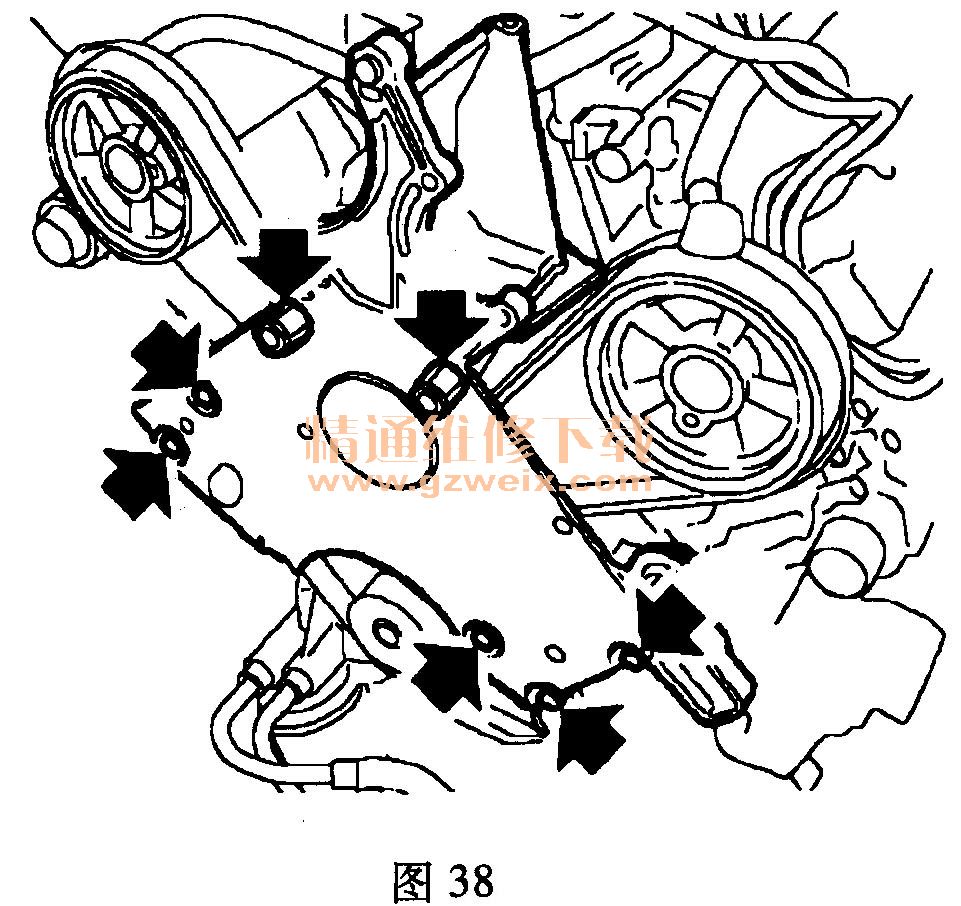

    （26）松开将发动机前辅助支架固定到缸体上的5个螺栓和2个螺柱，并移开辅助支架，如图38所示。

    （27）从正时带轮张紧器旁边取下橡胶堵盖，如图39所示。

（28）把内六角扳手装到正时带张紧轮上，按图40所示的箭头方向转扳手，释放正时带轮张紧器上的张力，拧下固定张紧器的2个螺栓。

    （29）拿开正时带轮张紧器。
    （30）如果还要装这个正时带，则应该标记好其转动方向。
    （31)拿开正时带。
    （32）取下两个排气凸轮轴的前油封，如图41所示。

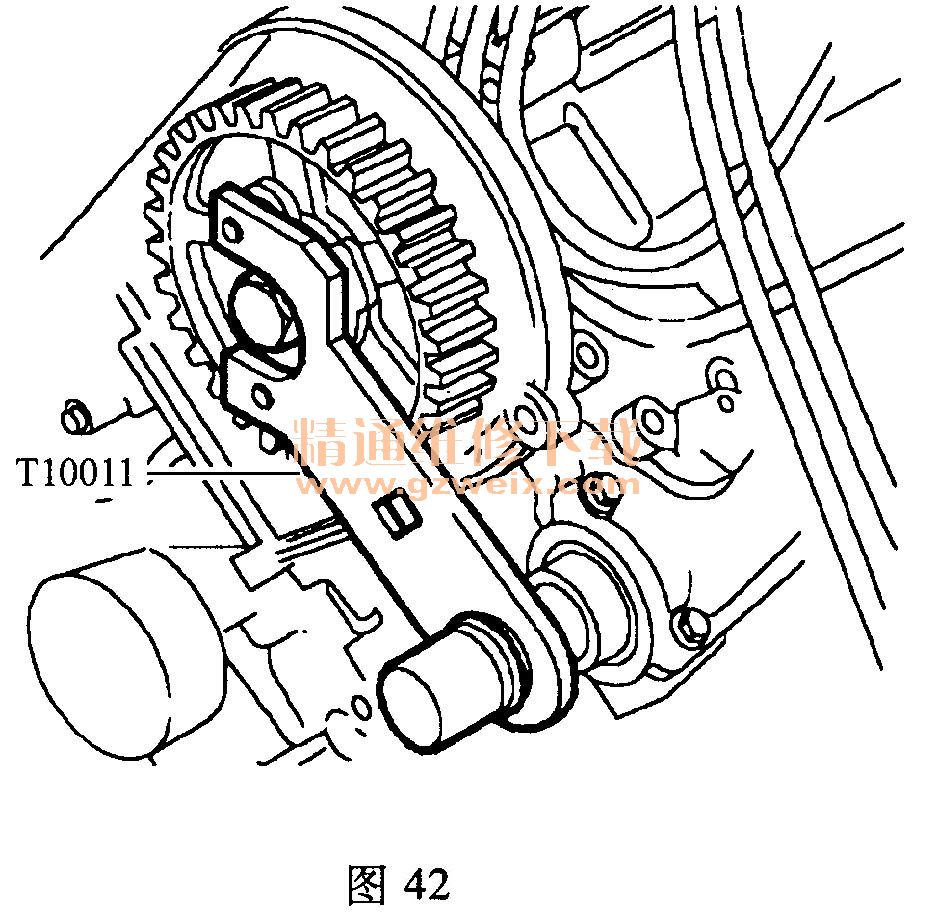

    （33）把工具T10011装到2个前凸轮轴正时齿轮上，如图42所示。

    （34）拆下固定前凸轮轴正时齿轮的螺栓并废弃。
    （35）取下工具T10011。
    （36）取下凸轮轴正时齿轮和轮毅总成。
    （37）如图43所示，把T10003固定到后凸轮轴齿轮上，拧下将齿轮固定到凸轮轴上的螺栓并废弃。

    （38)以整体的方式，拿开左后凸轮轴齿轮和正时带。
    （39）如果还要装这个驱动带，则应该标记好正时带的转动方向。
    （40）从凸轮轴齿轮上拿开T10003，从齿轮上拿开正时带。
（41)按同样方法拆下右后凸轮轴齿轮和正时带，如图44所示。
