（二）安装方法
    (1)检查正时链条总成。
    如图81所示，用147 N的力拉链条分总成，然后测量16个链节的长度。

    最大链条伸长量：123. 2mm，如果平均伸长量大于最大值，则更换链条分总成。
    注意：在任意3个或更多的位置进行测量，采用测量值的平均值。
    (2)按下列方法安装链条分总成。
    1)确保所有的正时标记都如图82中所示处于TDC（上止点）位置。

    2)设置曲轴的正时标记位于上止点后(ATDC) 40°～140°，如图83所示。

    3)设置凸轮轴正时齿轮和凸轮轴正时链轮至图84中所示的位置（20° AT-DC）。

    4)设置曲轴处于图中所示的位置（20°ATDC）。
    注意：图中曲轴正时标记与水平线成30°并不表示曲轴位置为30°ATDC，而是20° ATDC。
    5)用2个螺栓安装链条振动阻尼器，如图80所示。

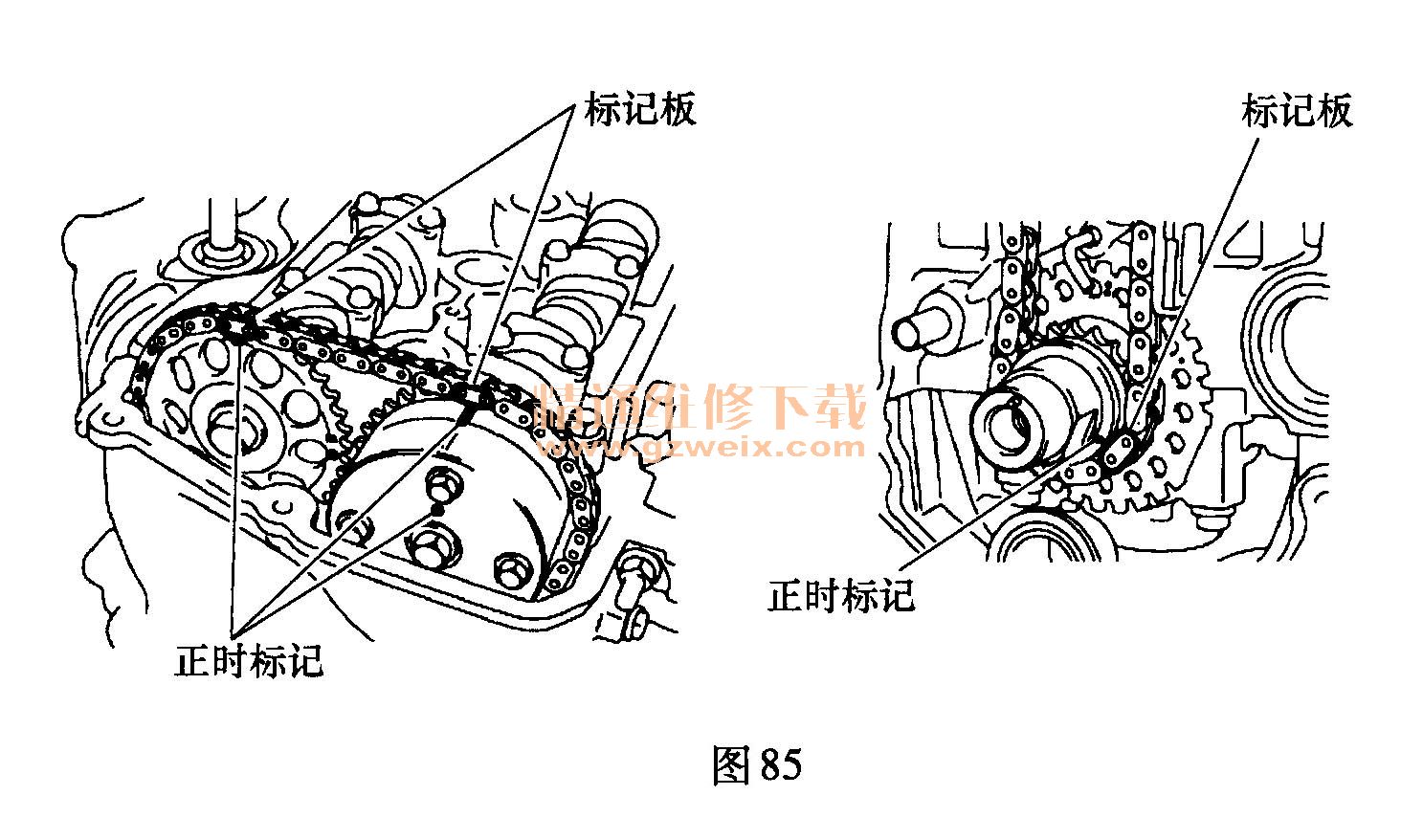

    6)对齐凸轮轴的正时标记和正时链条的标记板，然后安装正时链条，如图85所示。

    (3)安装链条张紧器滑轨，如图79所示。
    (4)安装链条张紧器总成，如图78所示。
    1)用2个螺栓安装链条张紧器总成。
    2)从链条张紧器总成上移走锁销。
    (5)转动曲轴两圈，检查气门正时。
    (6)安装机油泵密封件。
    (7)安装机油泵总成。
    (8)其他部件按拆卸的相反顺序进行安装。
