凯迪拉克CTS(LY7/LP 1 /LH2型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-03 15:25:19




    (二)LY7/LP1 /LLT型发动机初级凸轮轴传动链条的安装
    初级凸轮轴传动链条的安装(第四次设计)步骤与方法如下。
    1.安装初级凸轮轴传动链条,如图5-9所示。

    2.将初级凸轮轴传动链条套在各凸轮轴中间传动链条惰轮的大链轮和曲轴链轮上,如图5-10所不。

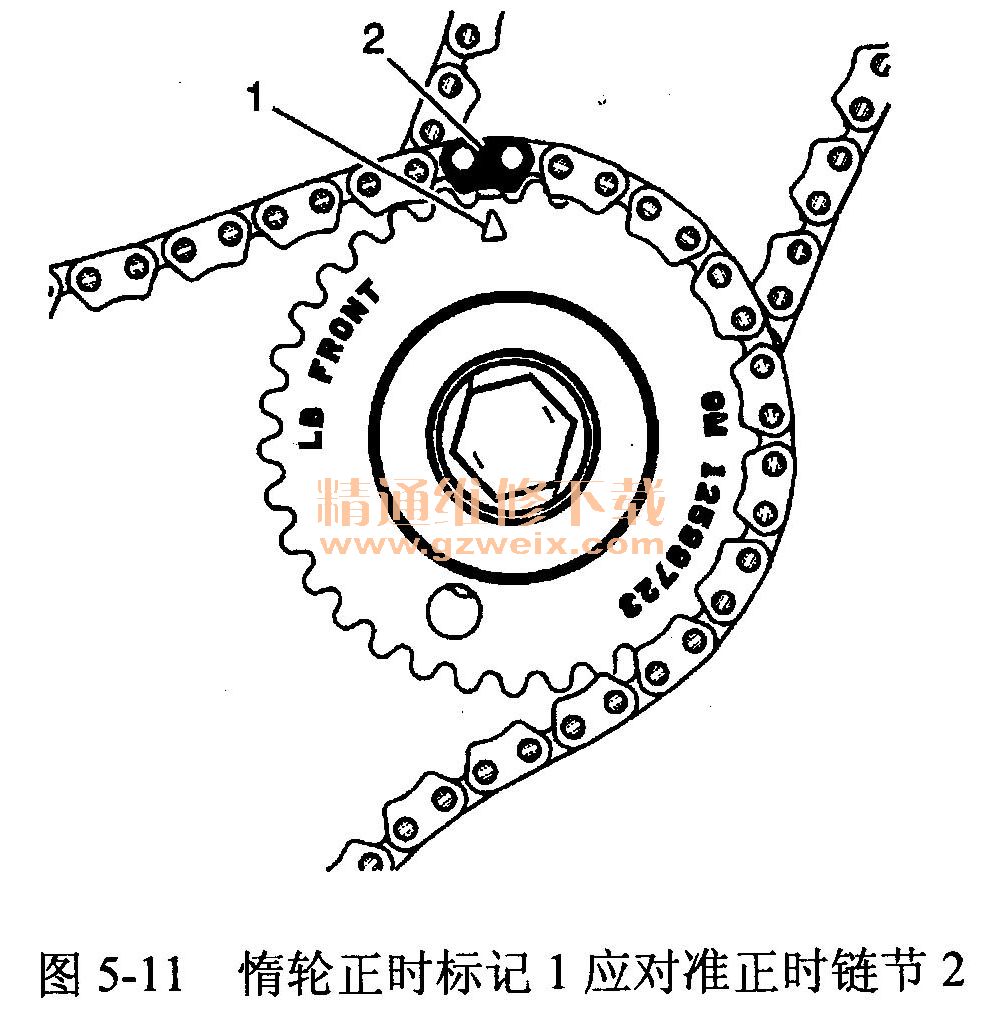

    3.左侧凸轮轴中间传动链条惰轮正时标记1应对准凸轮轴传动链条正时链节2,如图5-11所示。

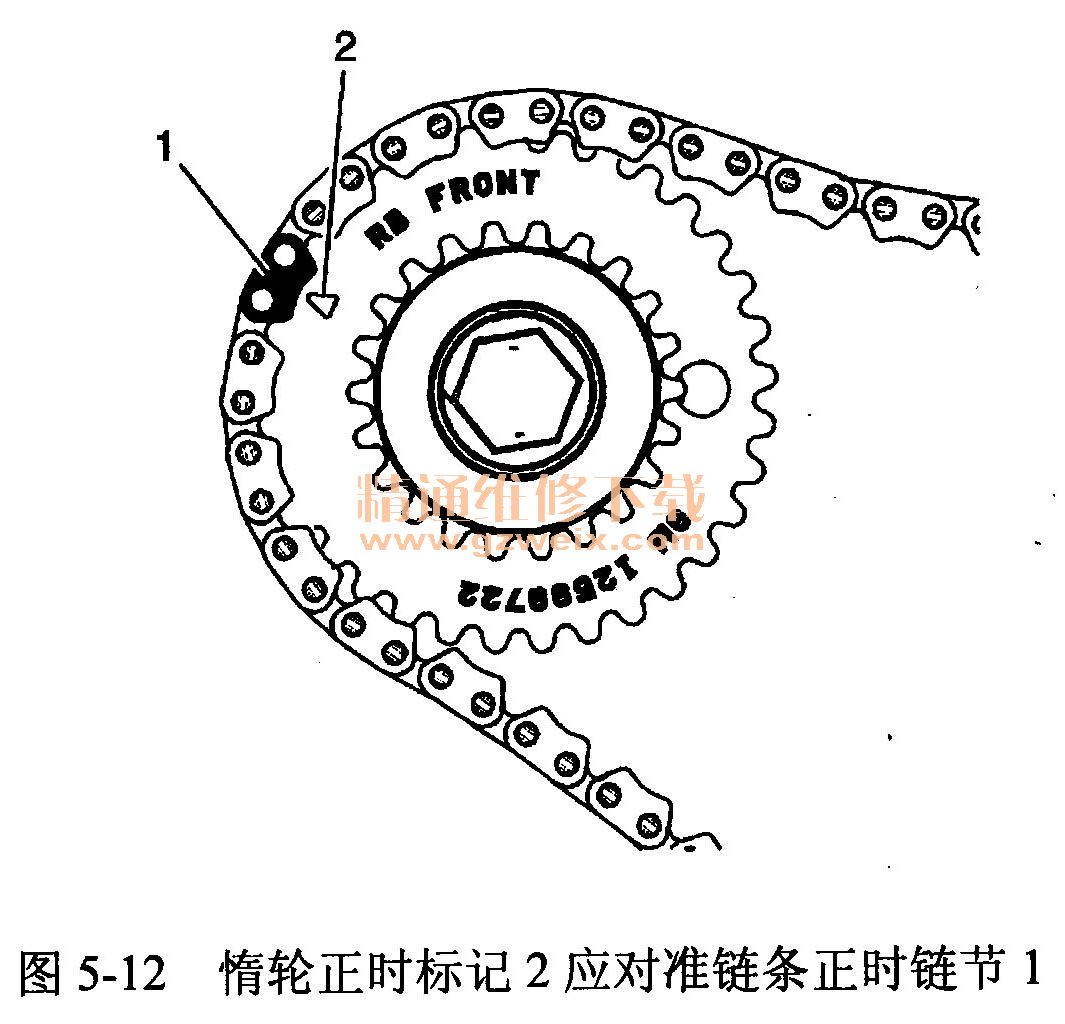

    4.右侧凸轮轴中间传动链条惰轮正时标记2应对准凸轮轴传动链条正时链节1,如图5-12所示。

    5.曲轴链轮正时标记2应对准凸轮轴传动链条正时链节1,如图5-13所示。

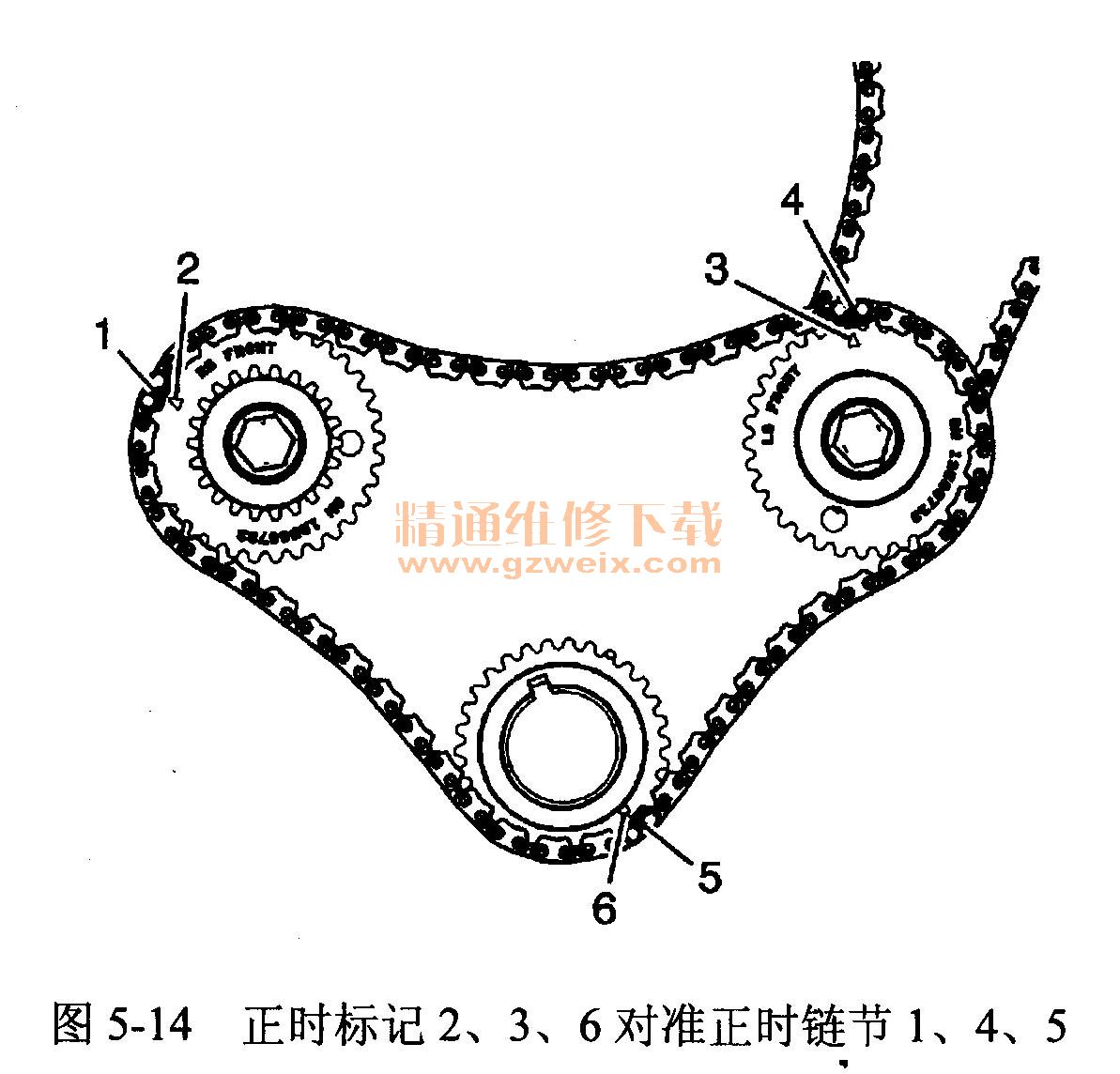

    6.确保全部正时标记2, 3, 6都正确对准凸轮轴传动链条正时链节1, 4, 5,如图5-14所示。
