(三)LY7/LP1 /LLT型发动机初级凸轮轴传动链条张紧器的安装
初级凸轮轴传动链条张紧器的安装步骤和方法如下。

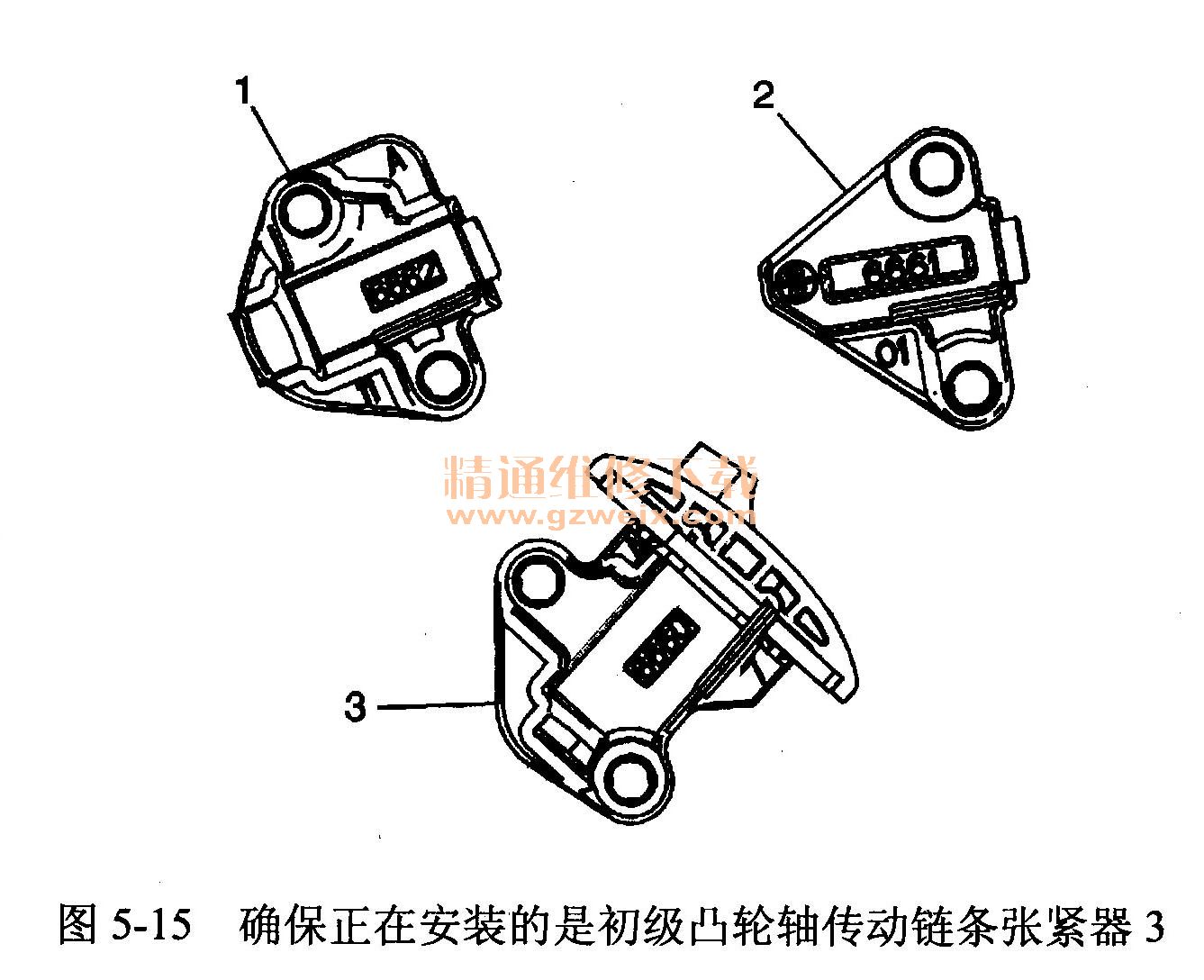

1.确保正在安装的是初级凸轮轴传动链条张紧器3,如图5-15所示。

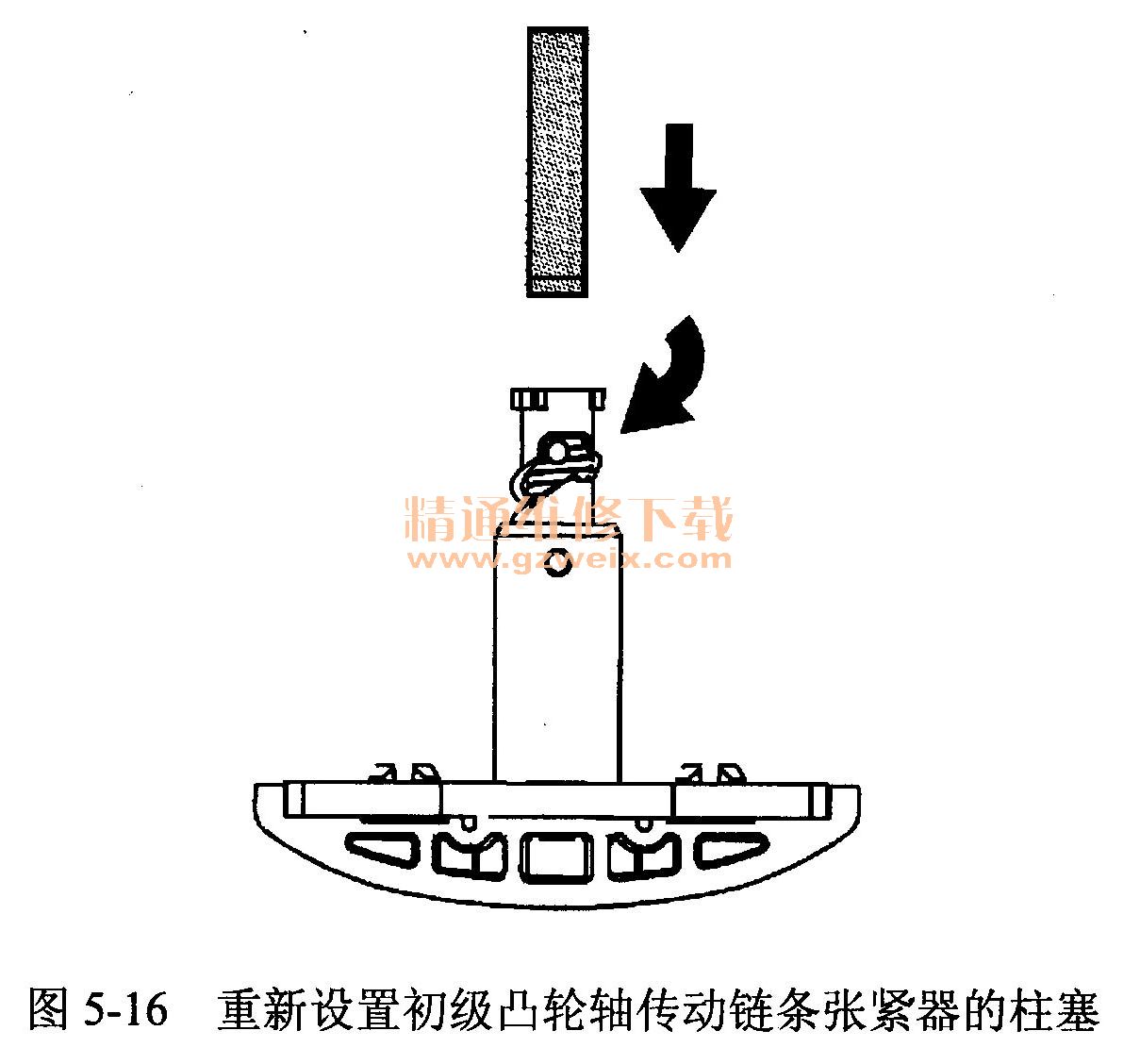

2.使用专用工具J-45027重新设置初级凸轮轴传动链条张紧器的柱塞,如图5-16所示。

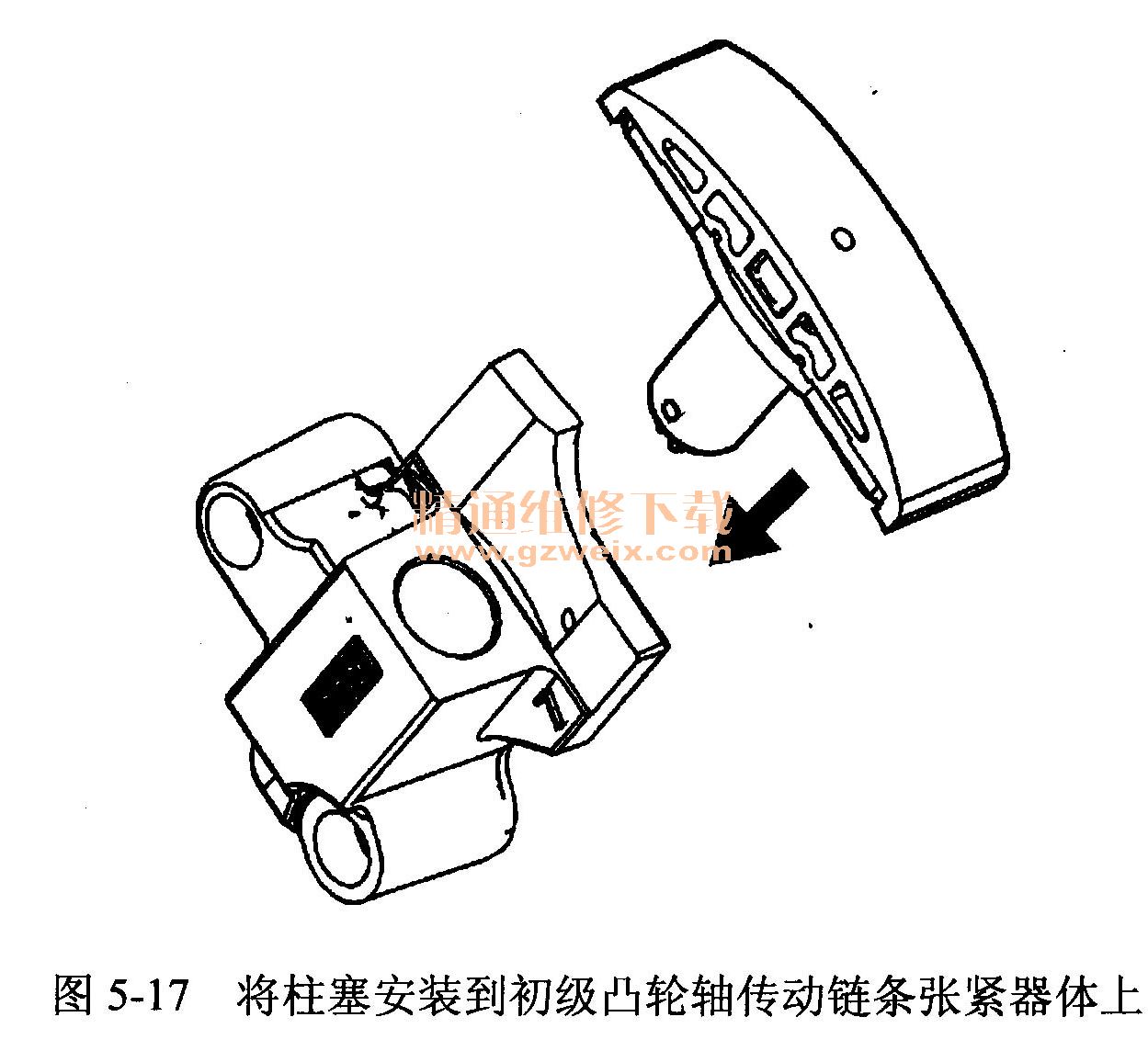

3.将柱塞安装到初级凸轮轴传动链条张紧器体上,如图5-17所示。

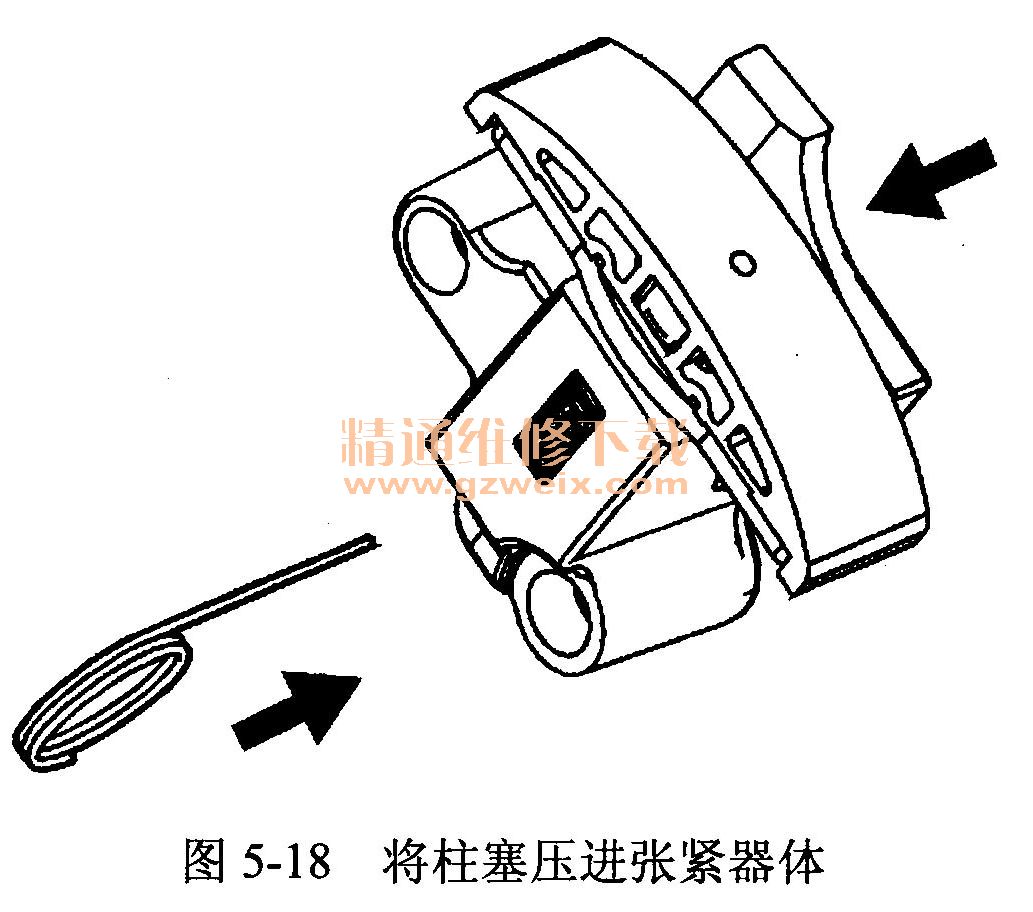

4.将柱塞压进张紧器体,然后将专用工具EN-46112插入初级凸轮轴传动链条张紧器体侧面的检修孔,以锁止初级凸轮轴传动链条张紧器,如图5-18所示。
5.缓慢地松开初级凸轮轴传动链条张紧器。初级凸轮轴传动链条张紧器应保持压缩。
6.将新的初级凸轮轴传动链条张紧器衬垫安装到初级凸轮轴传动链条张紧器上,如图5-19所示。
7.穿过初级凸轮轴传动链条张紧器和衬垫安装初级凸轮轴传动链条张紧器螺栓。
8.确保发动机汽缸体上的初级凸轮轴传动链条张紧器安装面上没有毛刺或瑕疵,否则可能会降低新的初级凸轮轴传动链条张紧器衬垫的密封性育旨。
9.将初级凸轮轴传动链条张紧器放置到位,然后松弛地将螺栓安装至汽缸体,如图5-20所示。

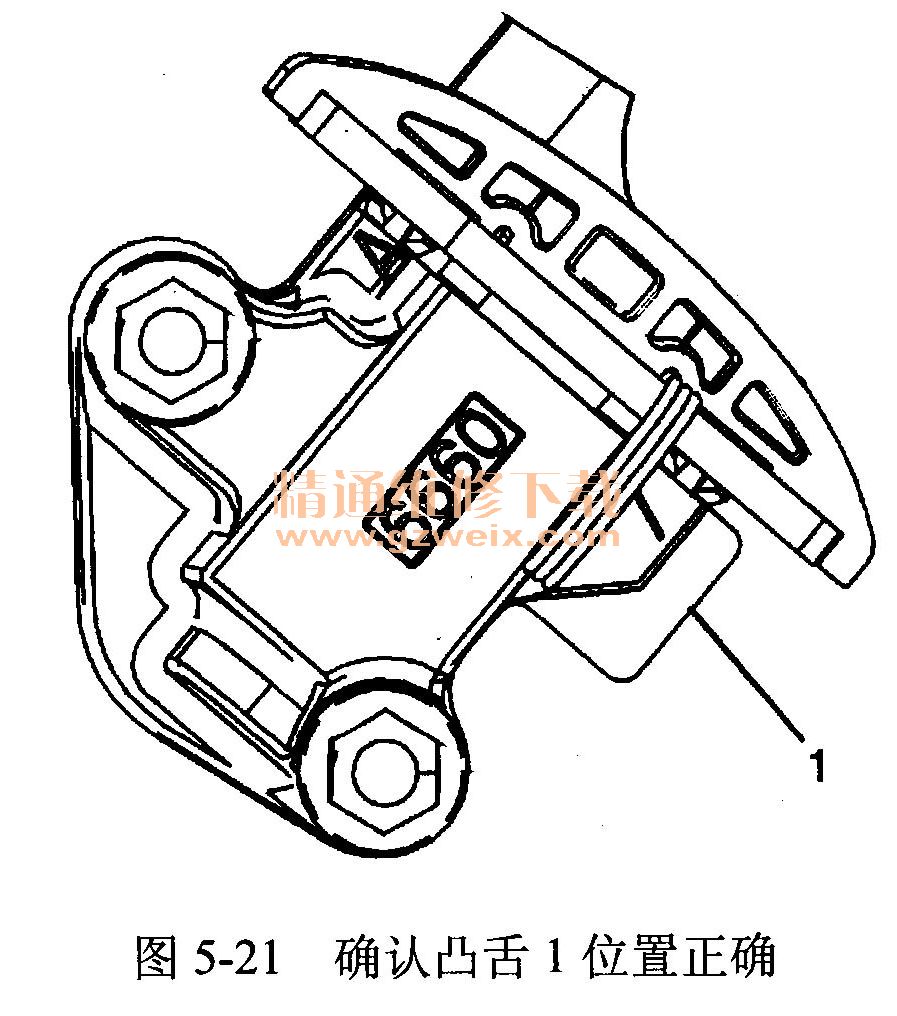

10.检查并确认初级凸轮轴传动链条张紧器衬垫的凸舌1位置正确,如图5-21所示。
11.拉出专用工具EN-46112,松开张紧器柱塞,松开初级凸轮轴传动链条张紧器,如图5-22所示。
12.检查并确认初级凸轮轴传动链轮和左侧次级凸轮轴传动链条正时标记1与2, 3与4, 5与6,7与8, 9与10及11与12分别对准,如图5-23所示。

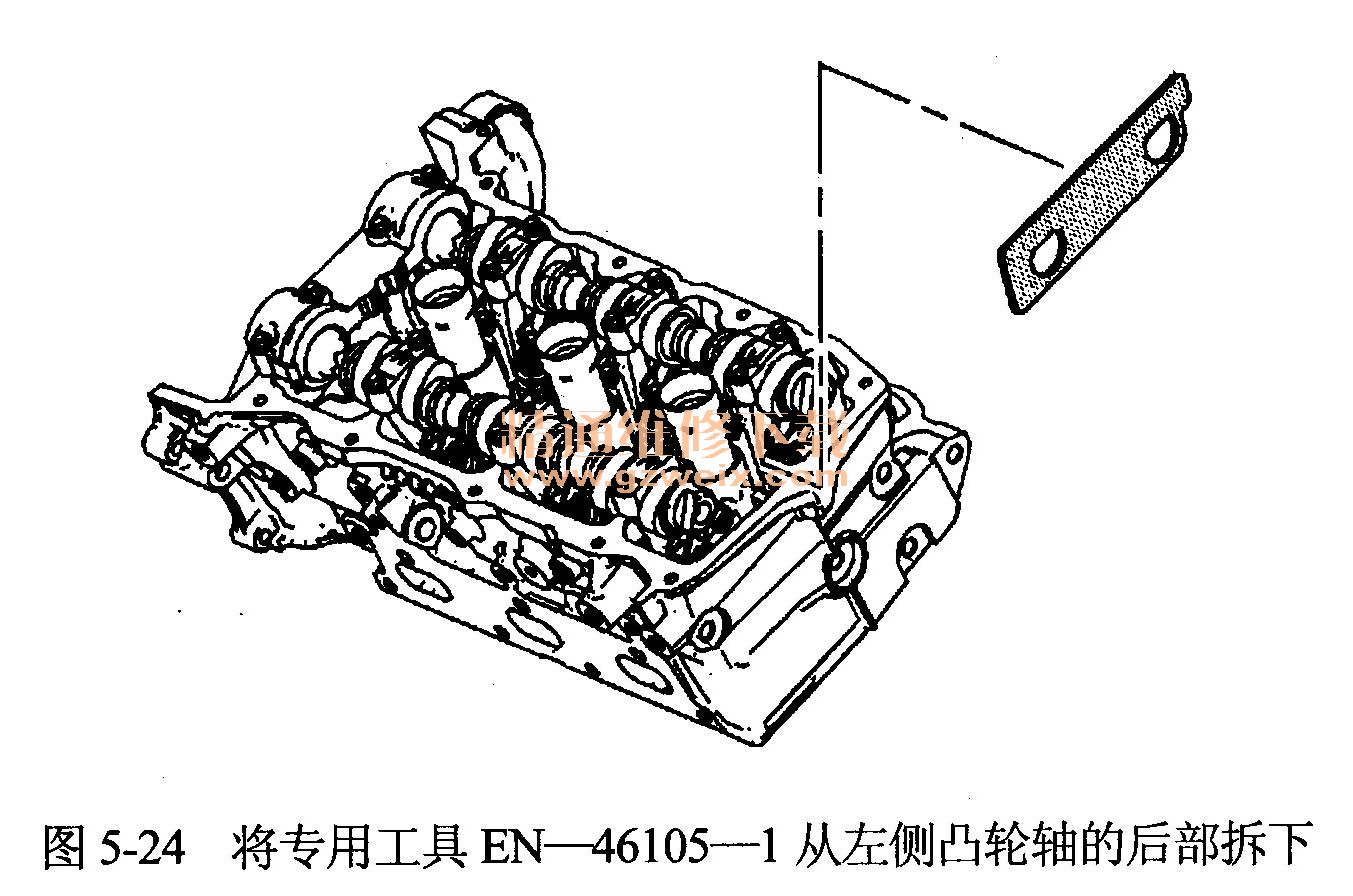

13.将专用工具EN-46105-1从左侧凸轮轴的后部拆下,如图5-24所示。
14.使用专用工具EN-48589将曲轴和曲轴链轮旋转115°曲轴转角,从第一阶段定位位置1到第二阶段定位位置2,以便安装右侧次级凸轮轴传动链条部件,如图5-25所示。

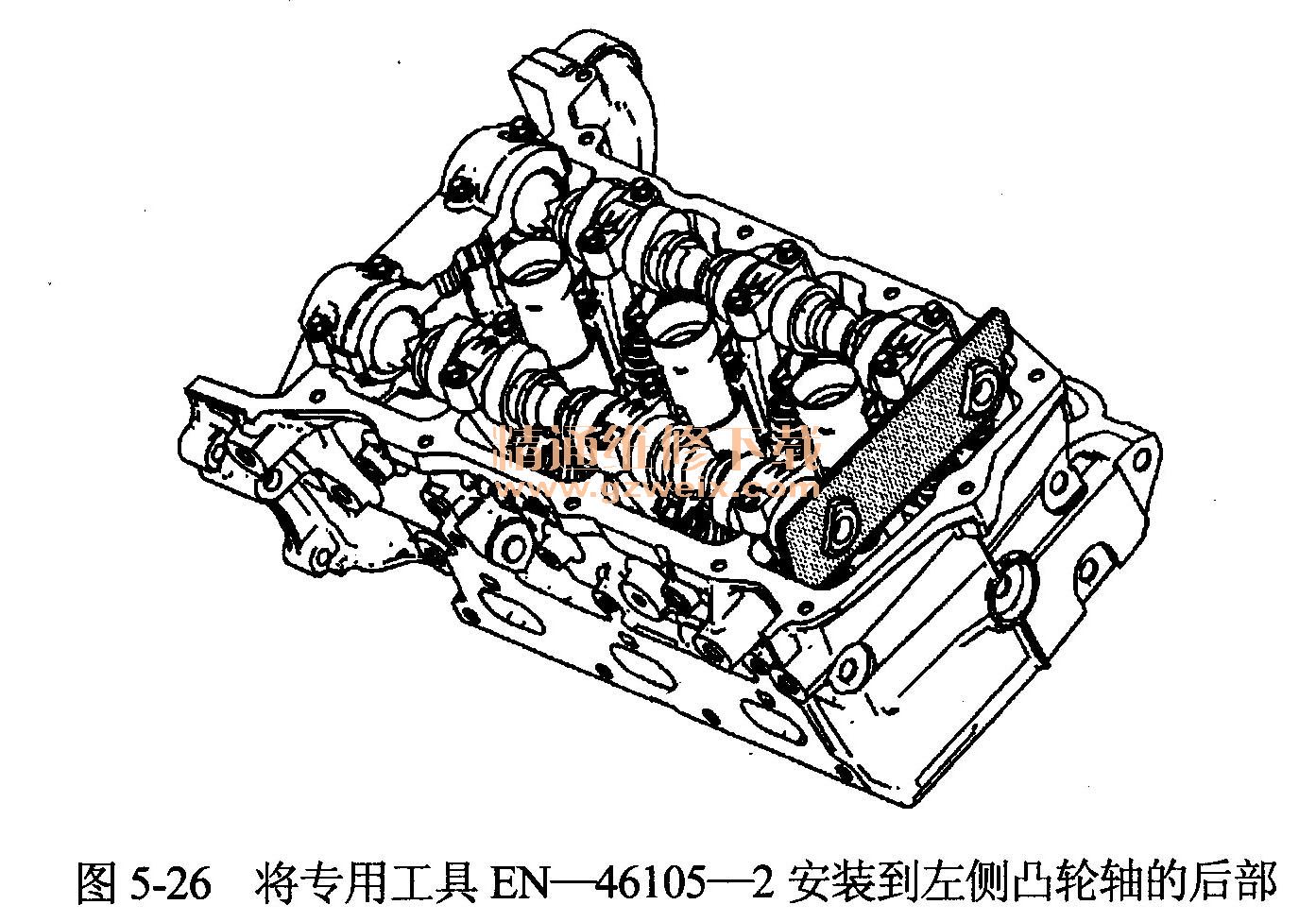

15.将专用工具EN-46105-2安装到左侧凸轮轴的后部,如图5-26所示。

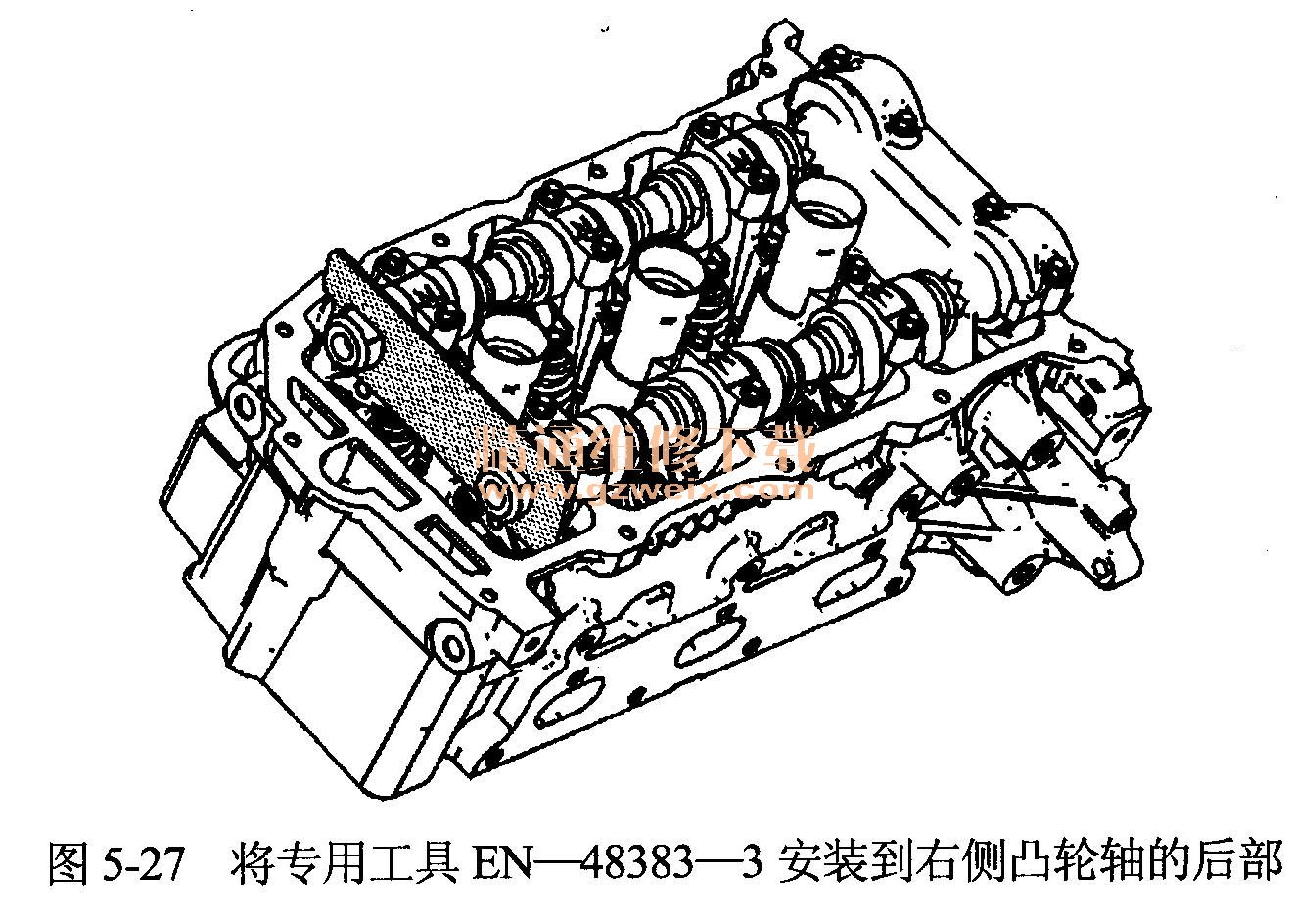

将专用工具EN-48383-3安装到右侧凸轮轴的后部,如图5-27所示。
