(一)凸轮轴正时传动链条定位图

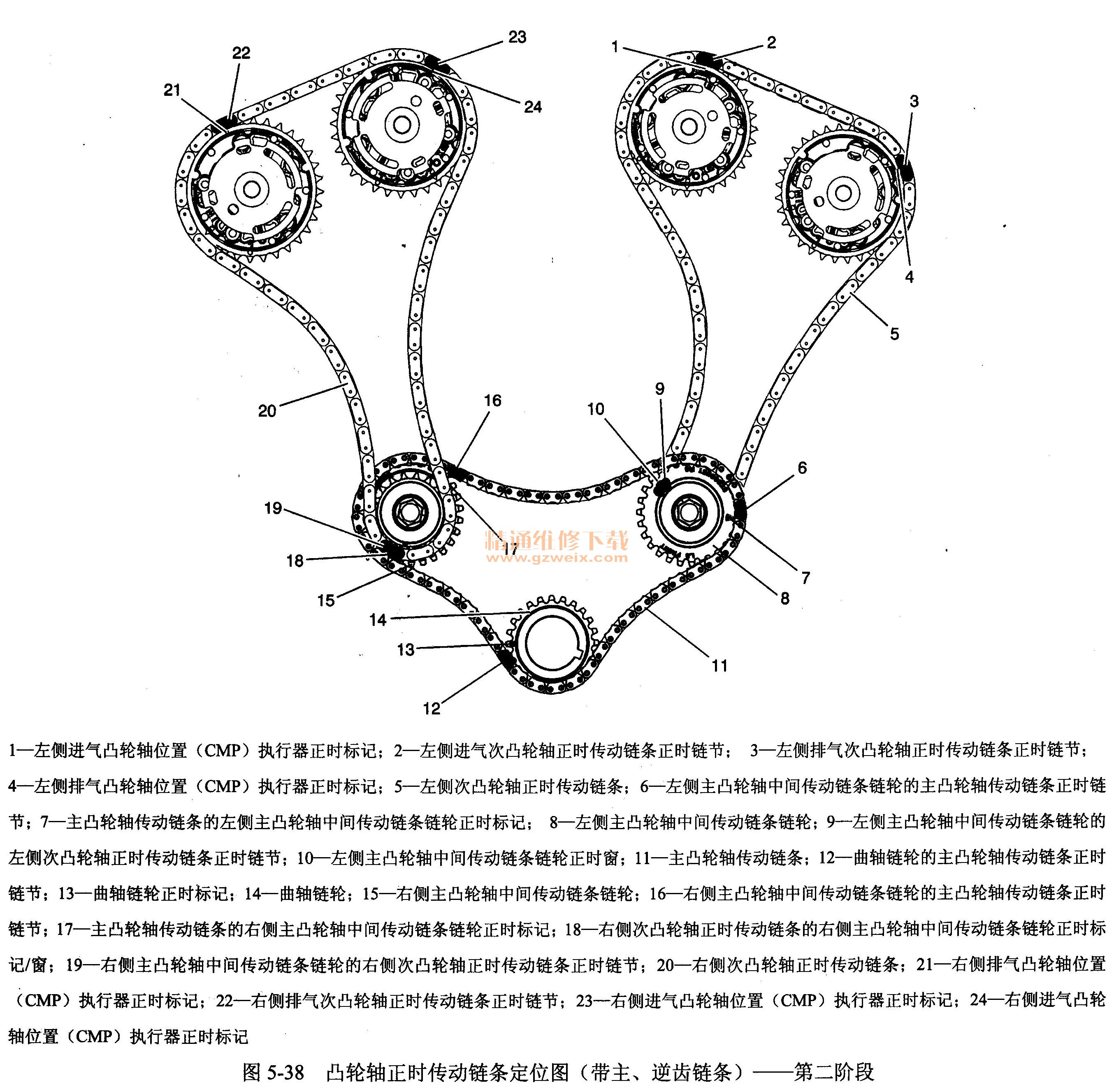

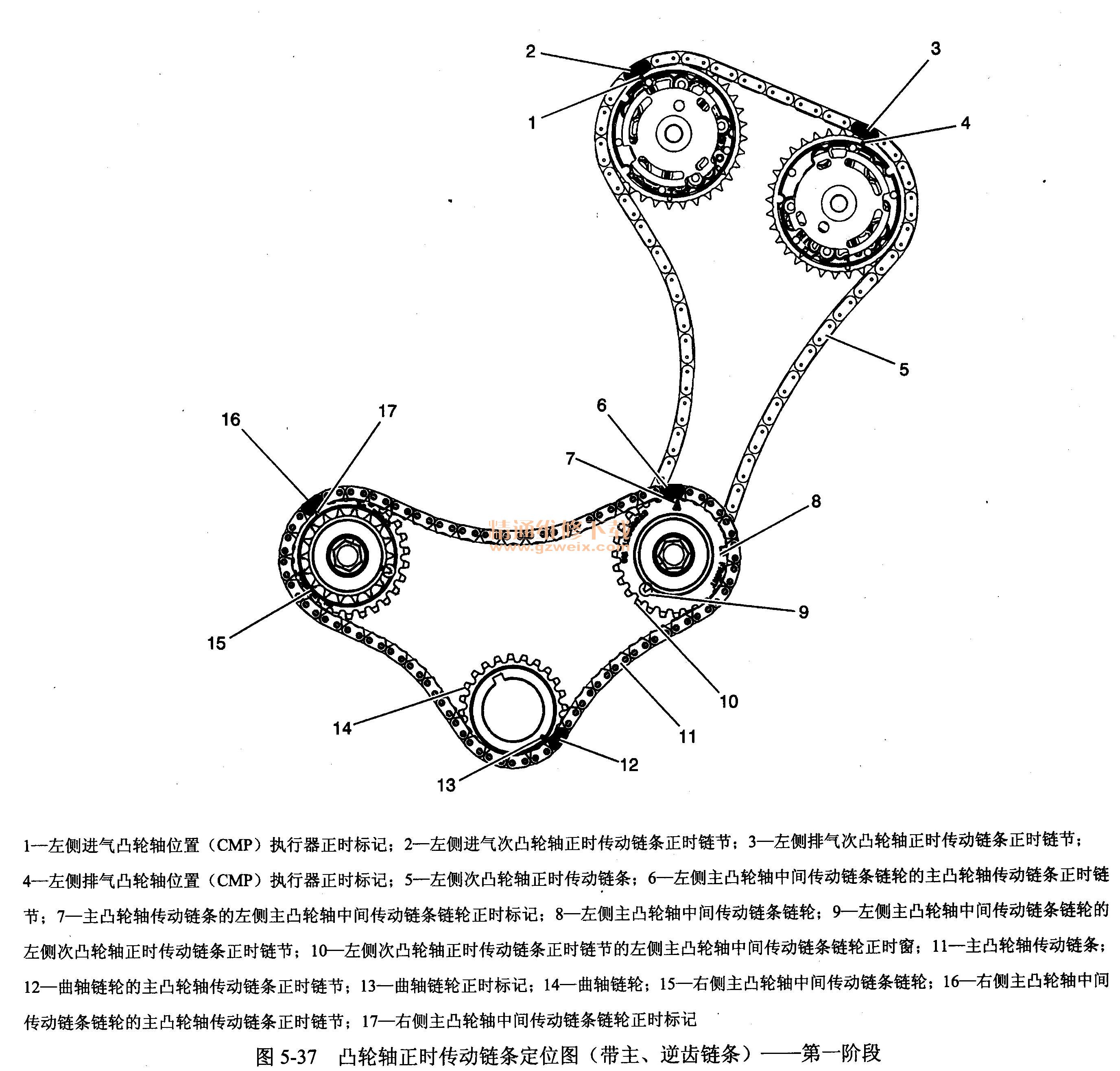

1.凸轮轴正时传动链条定位图,如图5-36、图5-37、图5-38所示。其中,图5-36所示为凸轮轴正时传动链条定位图(带主、逆齿链条)—凸轮轴位置执行器正时标记;图5-37所示为凸轮轴正时传动链条定位图(带主、逆齿链条)—第一阶段;图5-38所示为凸轮轴正时传动链条定位图—第二阶段。
