(四)LY7/LP1 /LLT型发动机右侧次级凸轮轴传动链条的安装
右侧次级凸轮轴传动链条(第四次设计)的安装步骤与方法如下。
1.确保曲轴在第二阶段正时传动装配位置1,如图5-28所示。
2.安装右侧次级凸轮轴传动链条,如图5-29所示。
3.将次级凸轮轴传动链条套在右凸轮轴中间传动链条惰轮的外侧链轮上,使凸轮轴传动链条正时链1对准右凸轮轴中间传动链条惰轮内侧链轮上的检修孔2,如图5-30所示。
4.将次级凸轮轴传动链条套在两个右执行器传动链轮上。
5.确保凸轮轴位置执行器链轮上的凸轮轴传动链条的正时链节之间有10个链节1,如图5-31所示。
6.将右侧排气凸轮轴位置执行器链轮的三角形定位标记1对准凸轮轴传动链条正时链节2,如图5-32所示。

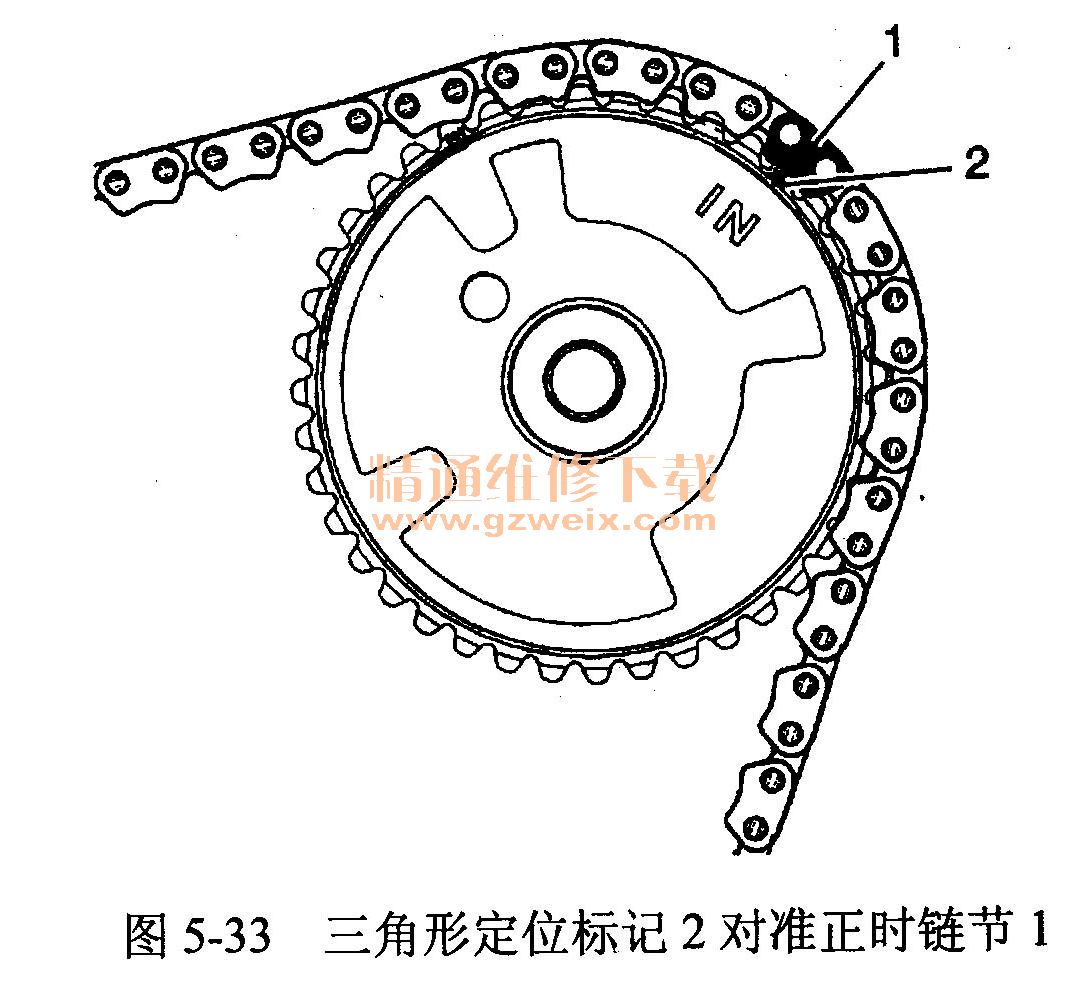

7.将右侧进气凸轮轴位置执行器链轮的三角形定位标记2对准凸轮轴传动链条正时链节1,如图5-33所示。
8.在右凸轮轴中间传动链条惰轮上的凸轮轴传动链条正时链节与各个右凸轮轴位置执行器链轮上的凸轮轴传动链条正时链节之间应有22个链节1,如图5-34所示。

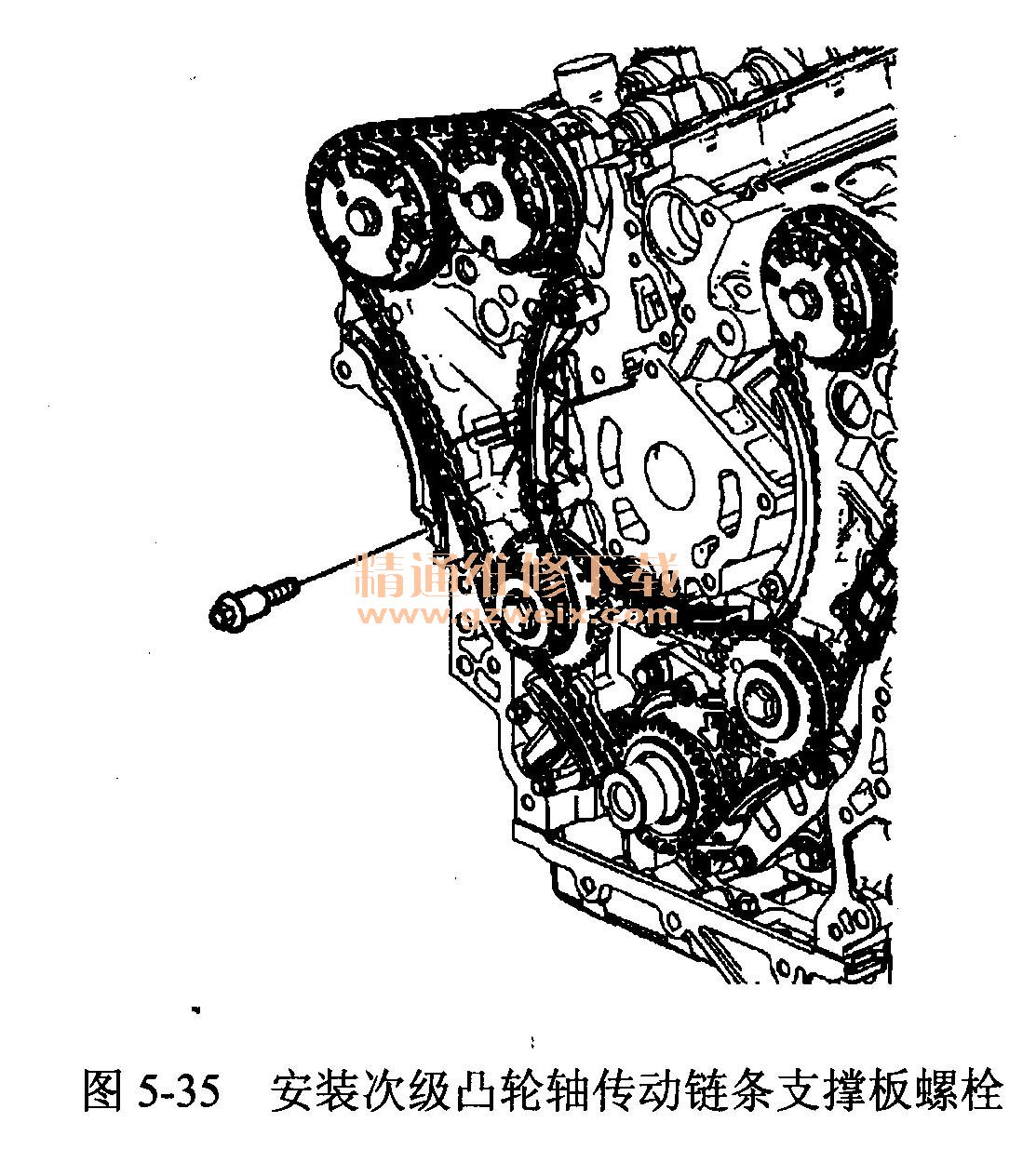

9.安装次级凸轮轴传动链条支撑板螺栓,如图5-35所示。
