凯迪拉克XLR（LH2 4.6 L型发动机）正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-07-05 16:57:13

    一、LH2 （4.6 L）型发动机正时系统的结构

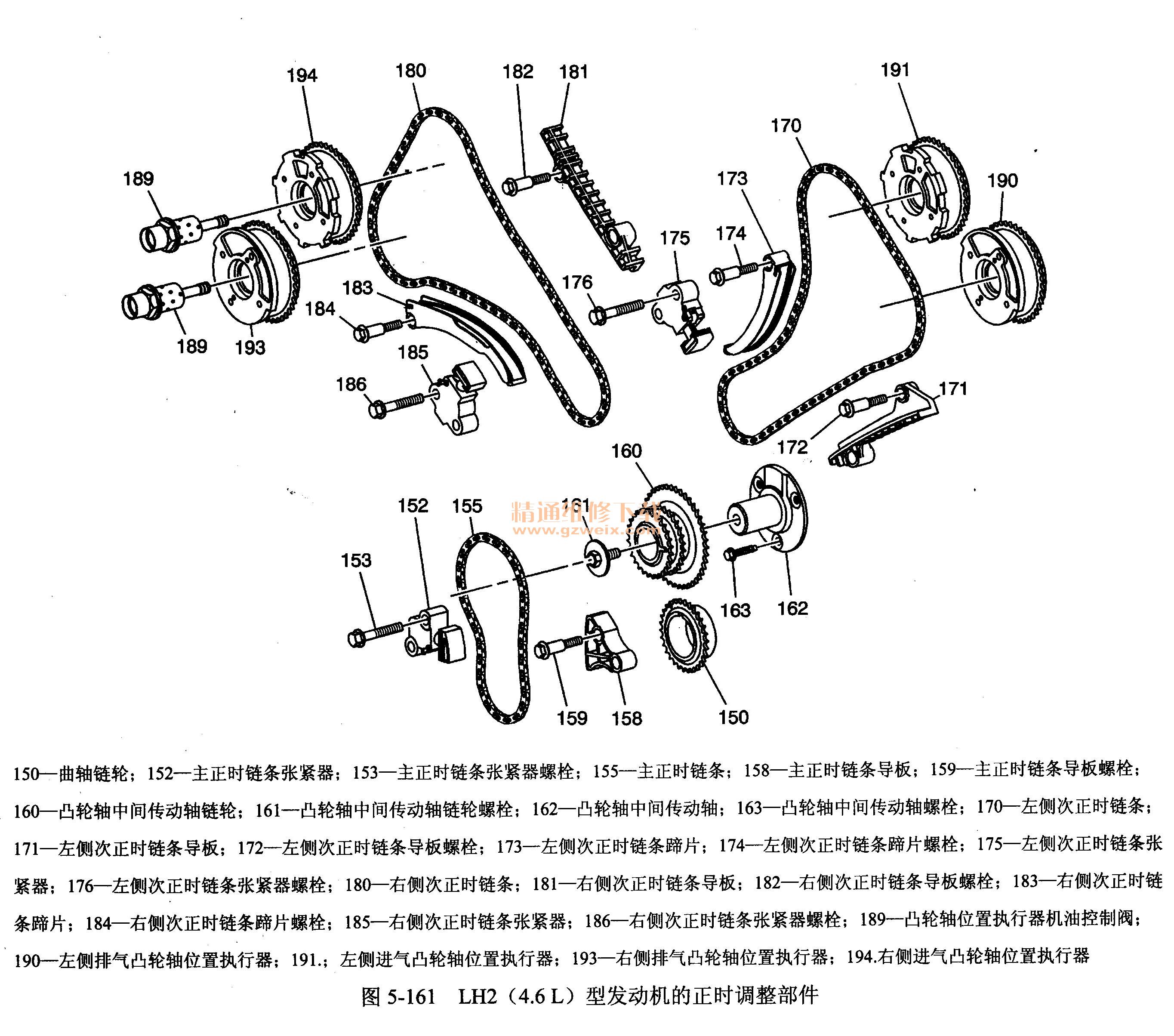

    LH2 （4.6 L）型发动机的正时调整部件如图5-161所示。

    LH2 （4.6 L）型发动机凸轮轴正时传动链条的定位图如图5-162所示。

    二、LH2 （4.6 L）型发动机的正时调整
    （一）发动机左侧次凸轮轴传动链条的更换
    ▲拆卸步骤和方法

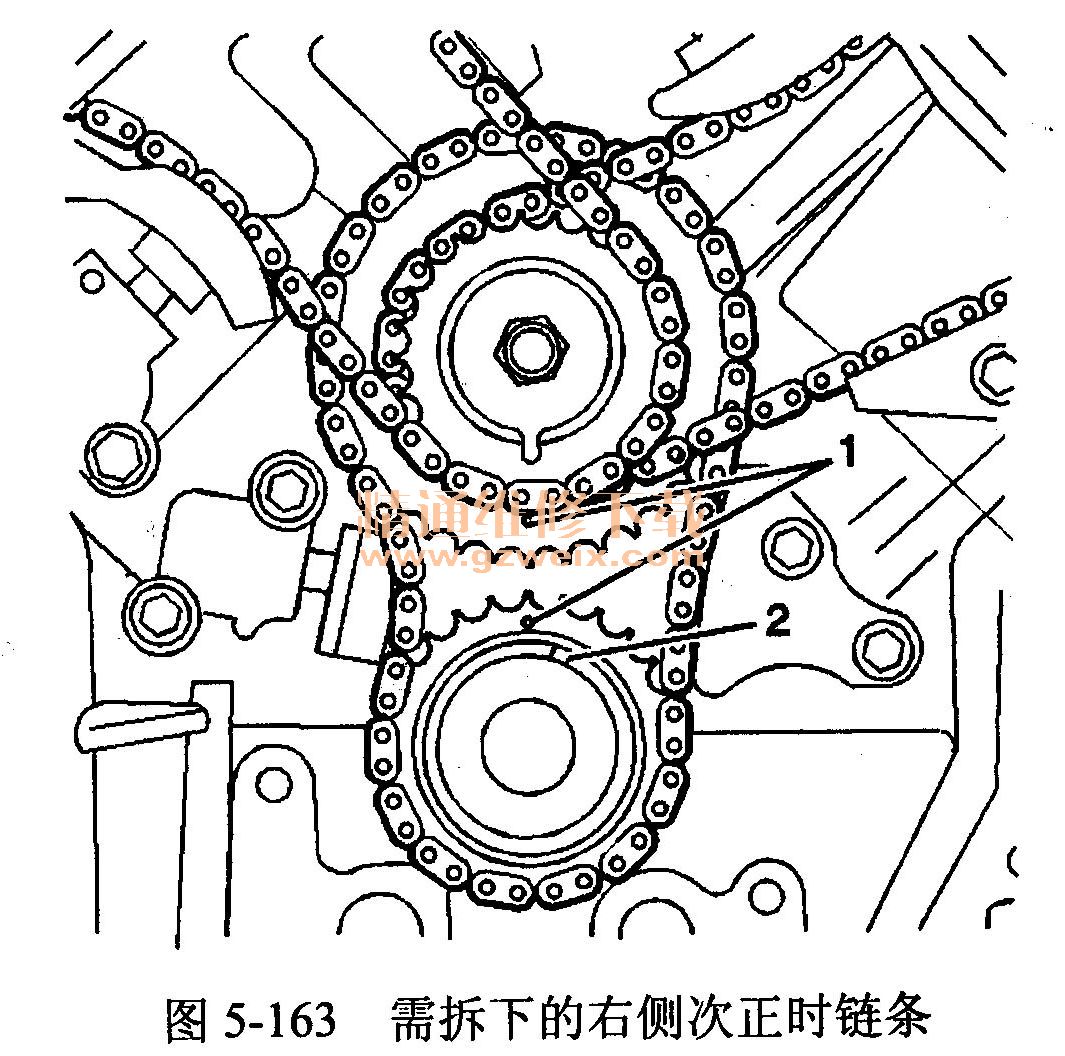

    1．需拆下的右侧次正时链条如图5-163所示。

    2．使用专用工具J-39946转动曲轴，直到各主正时齿轮定位标记1彼此相应对准。
    3．拆下左侧凸轮轴位置执行器壳体。不要从壳体上拆下执行器电磁阀。

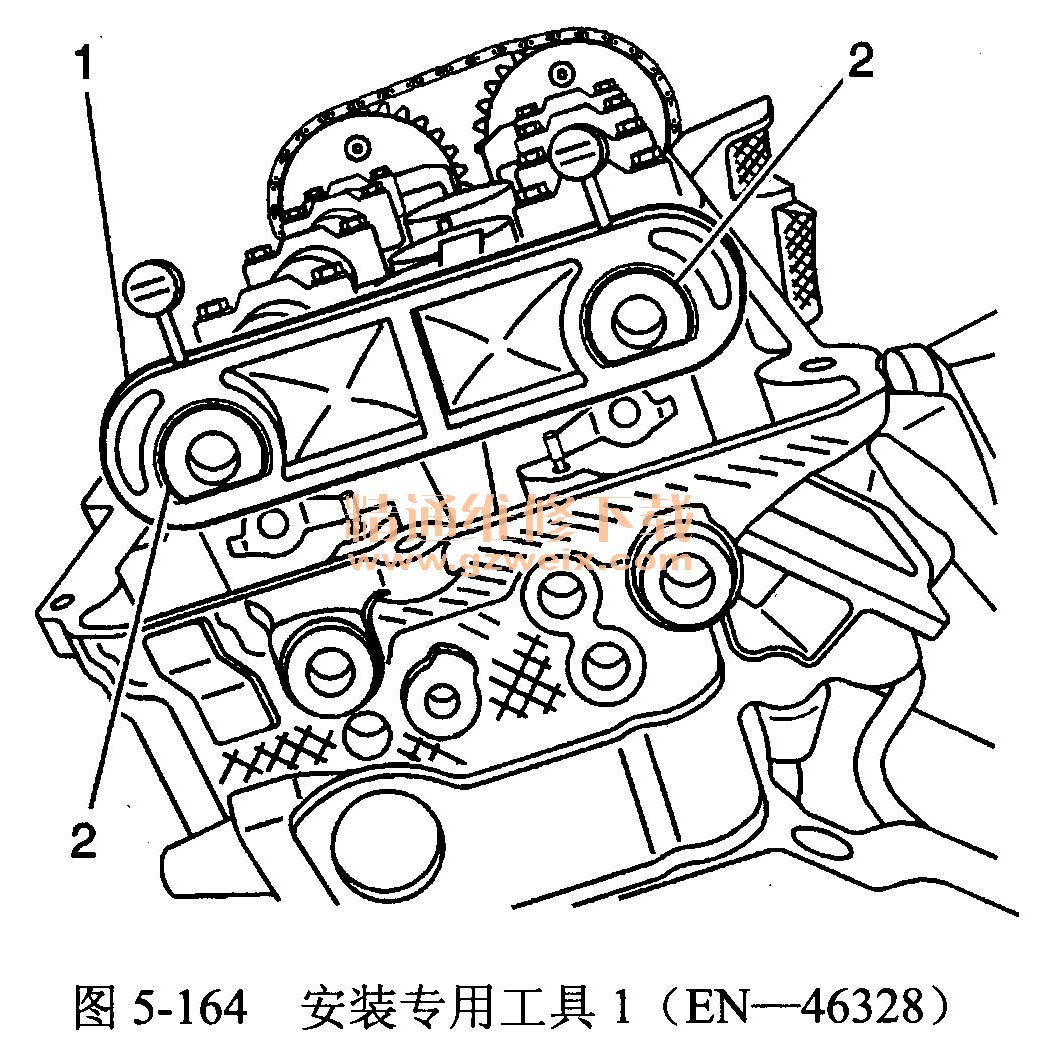

    4．将专用工具1 （EN-46328）安装到缸组2（左）凸轮轴2（右）上，如图5-164所示。

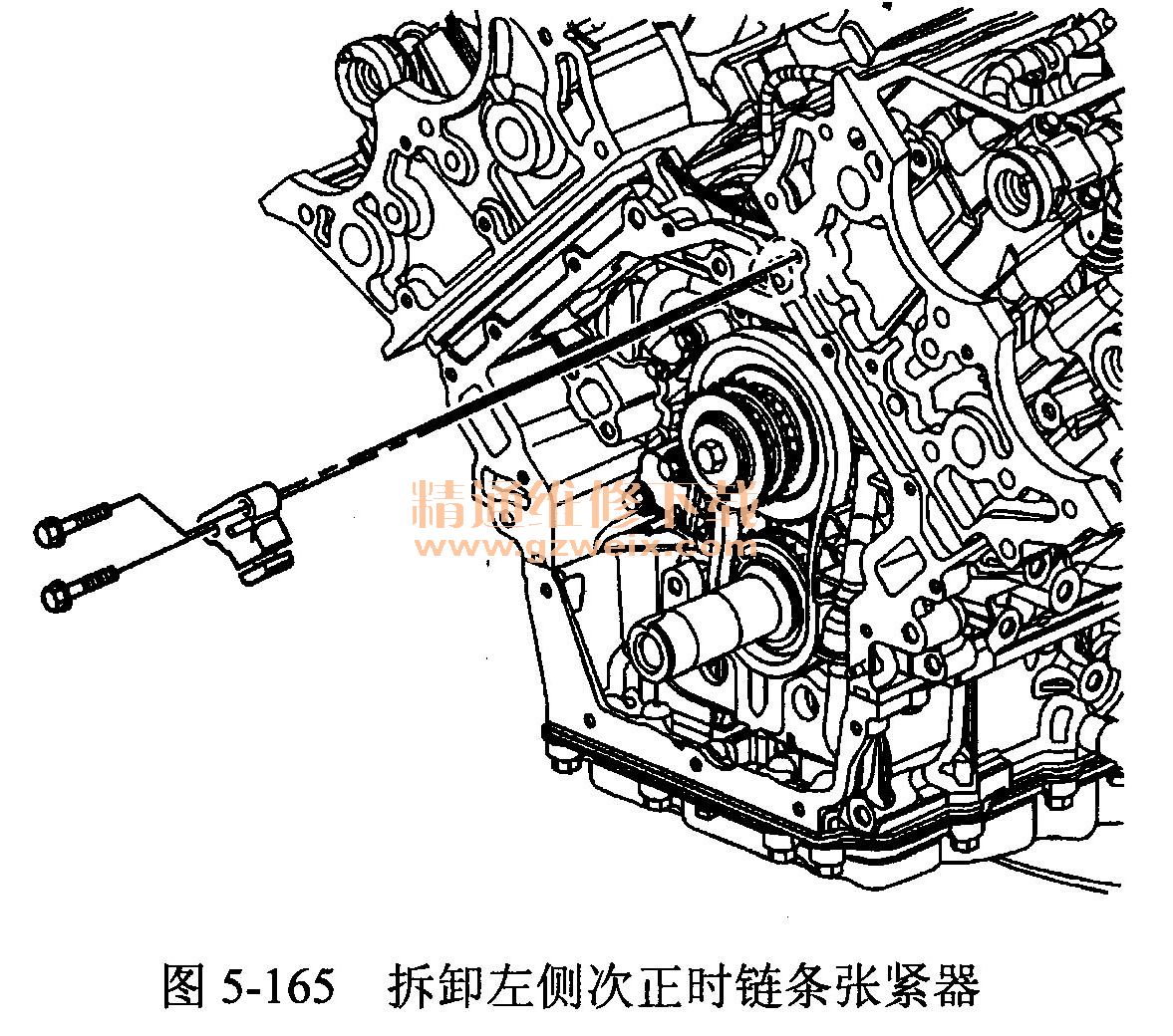

    5．松开并拆卸左侧次正时链条张紧器螺栓和张紧器，如图5-165所示。

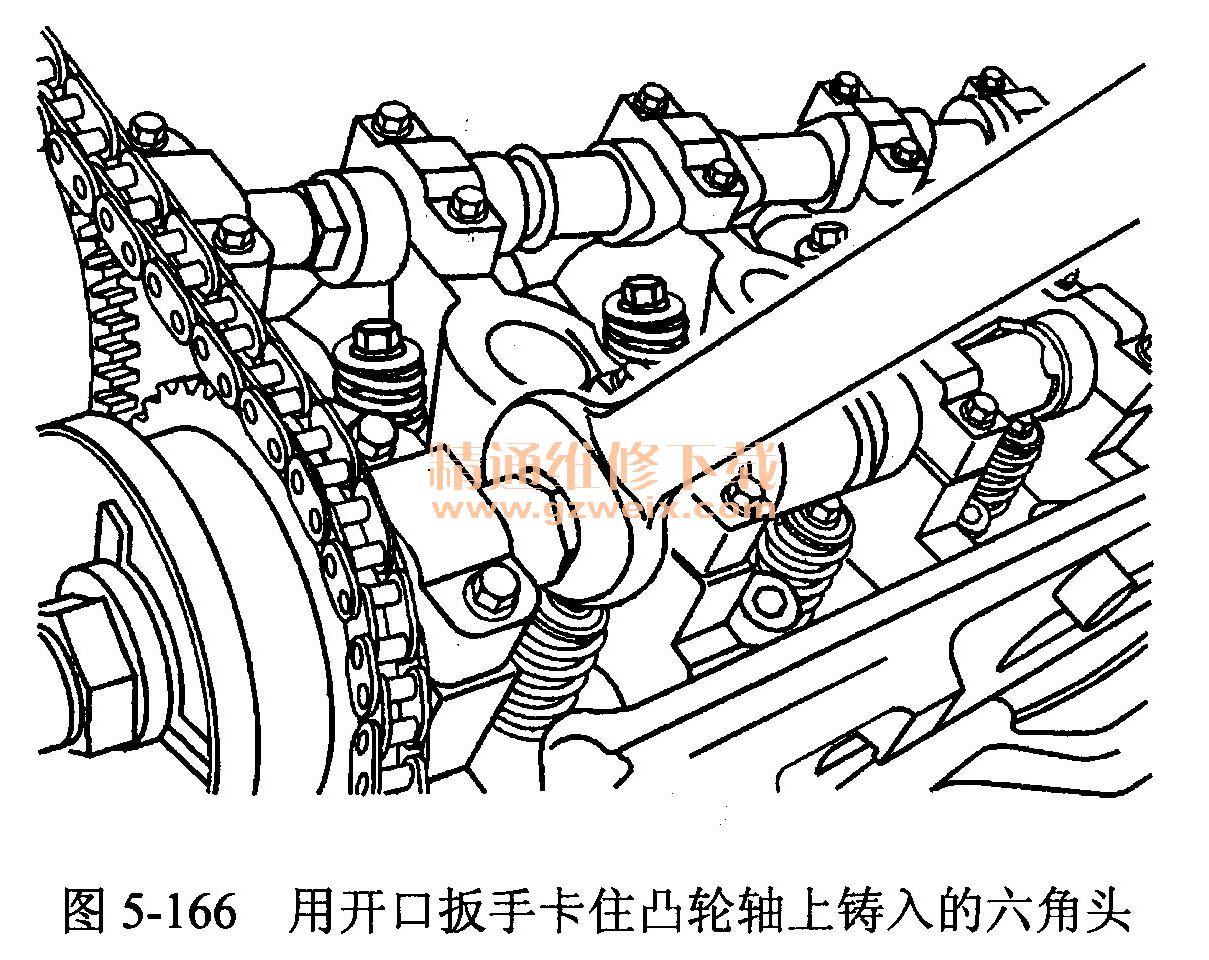

    6．用开白扳手卡住凸轮轴上铸入的六角头，防止拆卸凸轮轴机油控制阀时凸轮轴转动，如图5-166所示。

    7．松开并拆下缸组2（左）排气凸轮轴位置机油控制阀。
    8．从凸轮轴上滑下左侧排气凸轮轴位置执行器，并从凸轮轴执行器轮齿上拆下次正时链条。
    9．用开口扳手卡住凸轮轴上铸入的六角头，防止拆卸凸轮轴机油控制阀时凸轮轴转动，如图5-167所示。
