10．松开并拆下缸组2（右）进气凸轮轴位置机油控制阀。
    11．从凸轮轴上滑下左侧进气凸轮轴位置执行器，并从凸轮轴执行器轮齿上拆下次正时链条。
    12．从发动机上拆下左侧次正时链条。
    13．清洁并检查凸轮轴正时传动部件。
▲安装步骤与方法

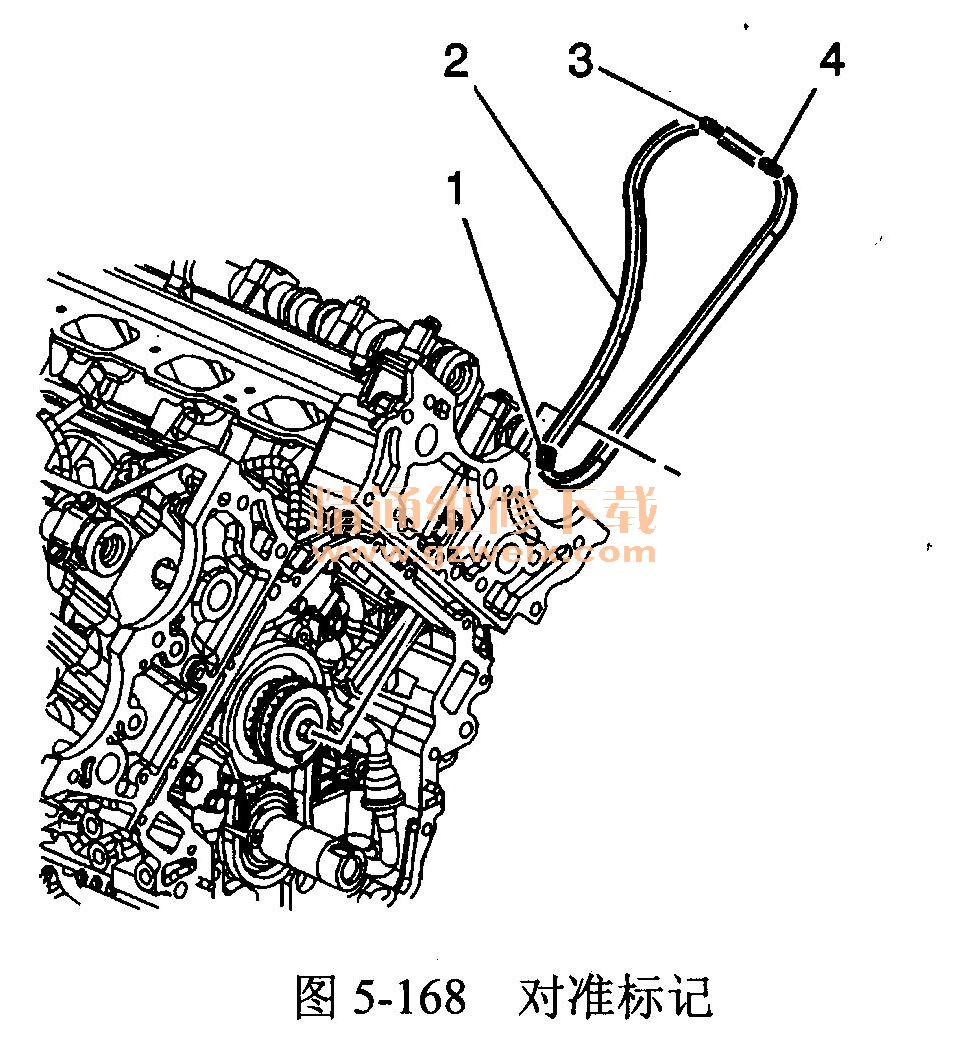

    1．次正时链条2有3个黑色链节，用于使凸轮轴位置执行器与中间链轮正时，如图5-168所示。

    2．黑色链节4应对准缸组2排气执行器正时标记。
    黑色链节3应对准缸组2进气执行器正时标记。
    3．黑色链节1应与中间链轮对准。

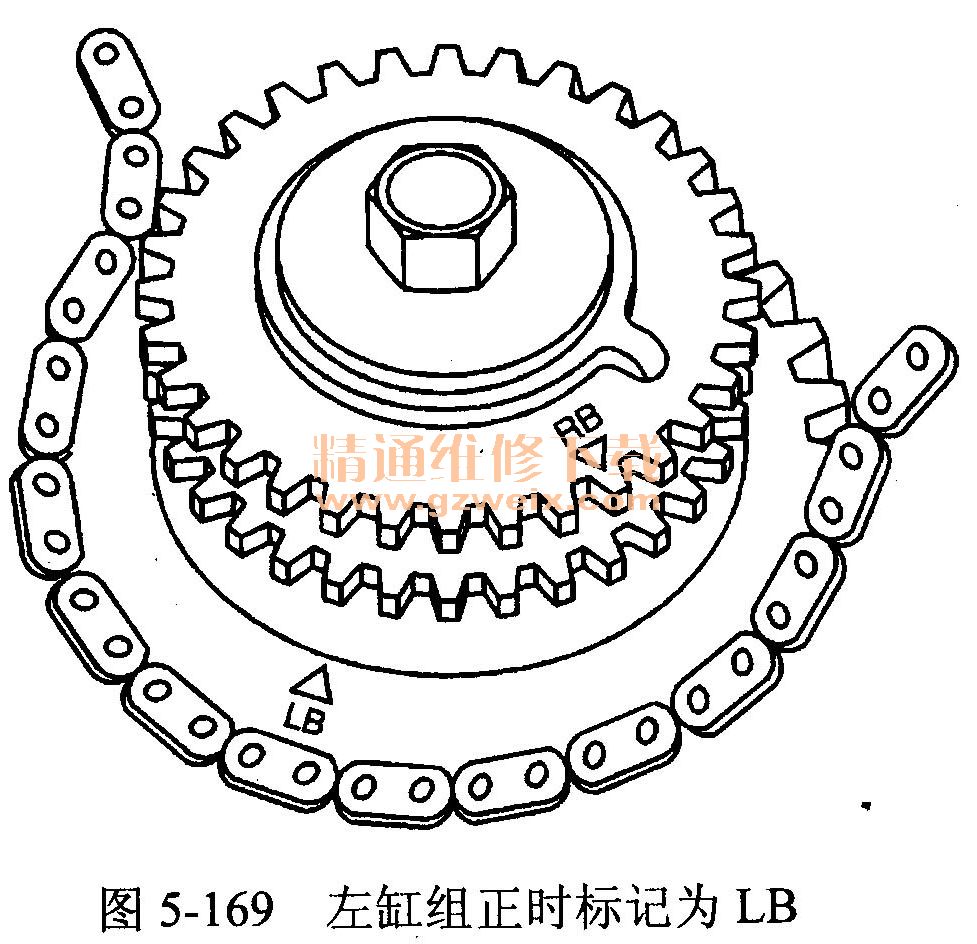

    4．中间链轮左缸组正时标记为LB，如图5-169所示。

    5．使链轮正时标记LB对准正时链条黑色链节后，将次正时链条装配到中间链轮上，

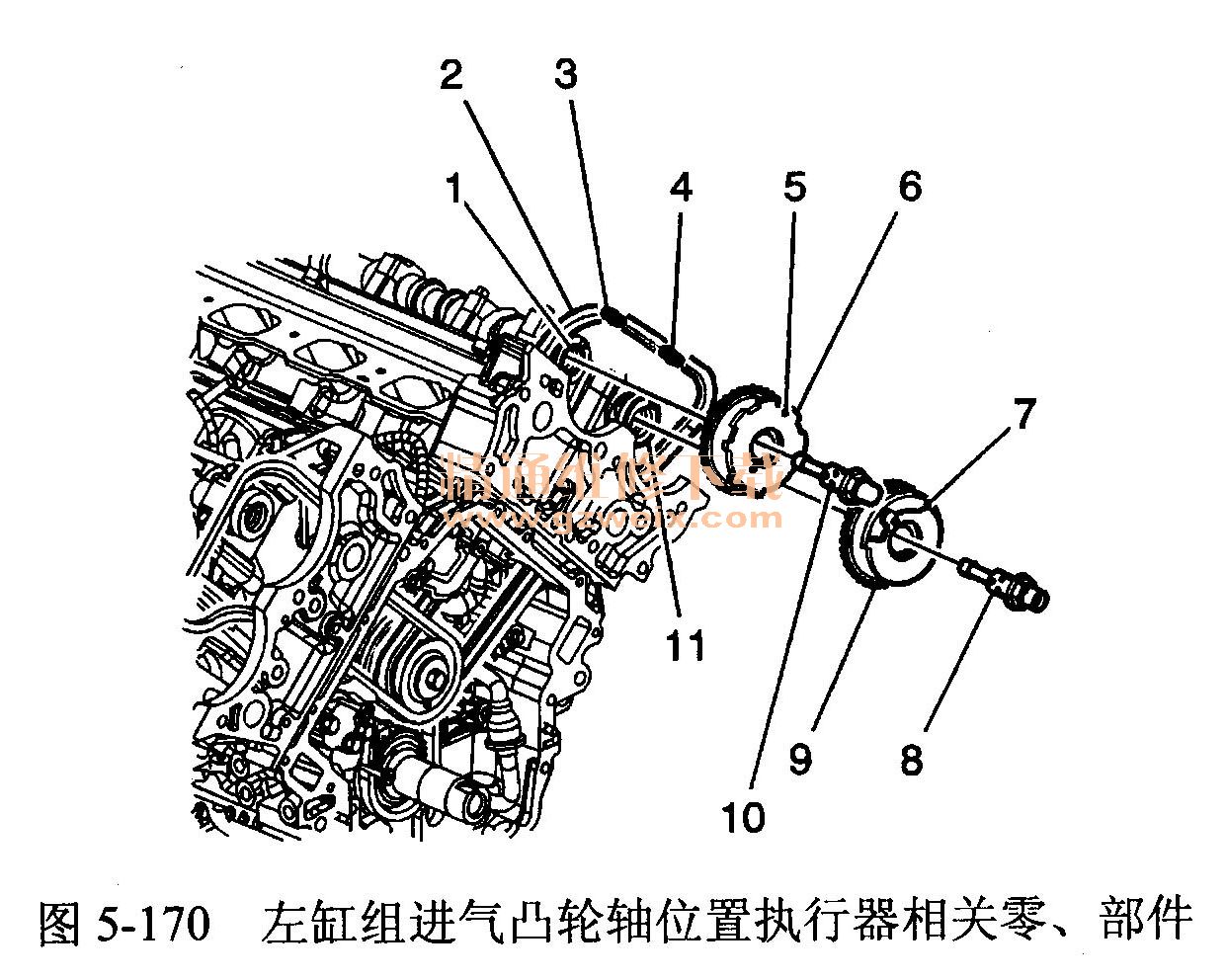

    6．将执行器安装到凸轮轴上，应使执行器正时标记5与正时链条黑色链节3对准，同时要旋转至顶部位置垂直（90°）于汽缸盖顶面。图5-170所示为安装左缸组进气凸轮轴位置执行器的相关零、部件。

    7．松弛地安装机油控制阀10，以固定进气执行器。
    8．用开口扳手卡住凸轮轴上铸入的六角头，防止紧固机油控制阀时凸轮轴转动，如图5-171所示。

    9．将左缸组排气凸轮轴位置执行器安装到凸轮轴上，应使执行器正时标记7与正时链条黑色链节4对准，同时要旋转至顶部位置垂直（90°）于汽缸盖顶面。图5-172所示为安装左缸组排气凸轮轴位置执行器的相关零、部件。

    10．松弛地安装机油控制阀8，以固定排气执行器。

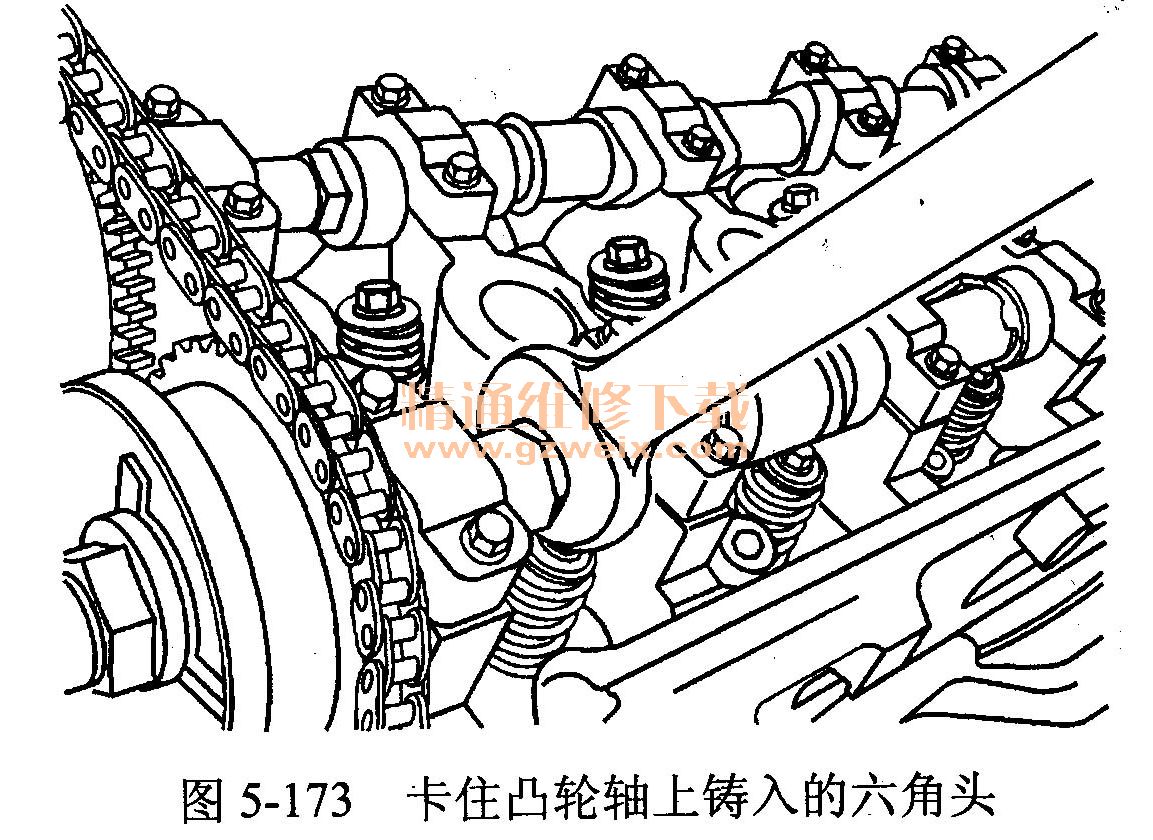

    11．用开口扳手卡住凸轮轴上铸入的六角头，防止紧固机油控制阀时凸轮轴转动，如图5-173所示。

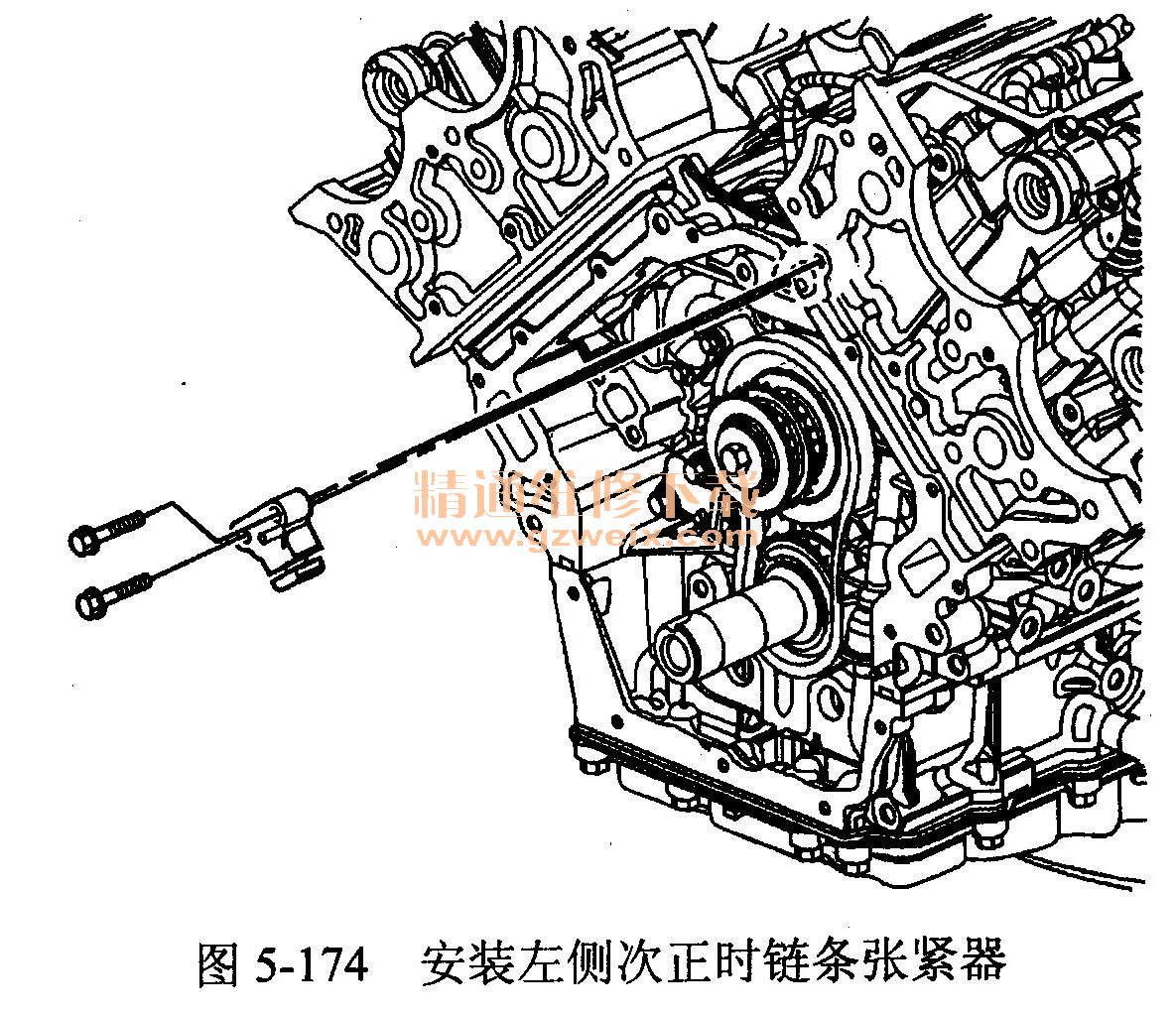

    12．安装左侧次正时链条张紧器，如图5-174所示。

    13．安装右侧次正时链条。
    14．拆下专用工具EN-46328。
    15．安装左侧凸轮轴位置执行器壳体。
