凯迪拉克XLR（LH2 4.6 L型发动机）正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-07-05 16:57:13

   （二）发动机右侧次凸轮轴传动链条的更换
    ▲“拆卸步骤与方法
    1．拆下机油泵。

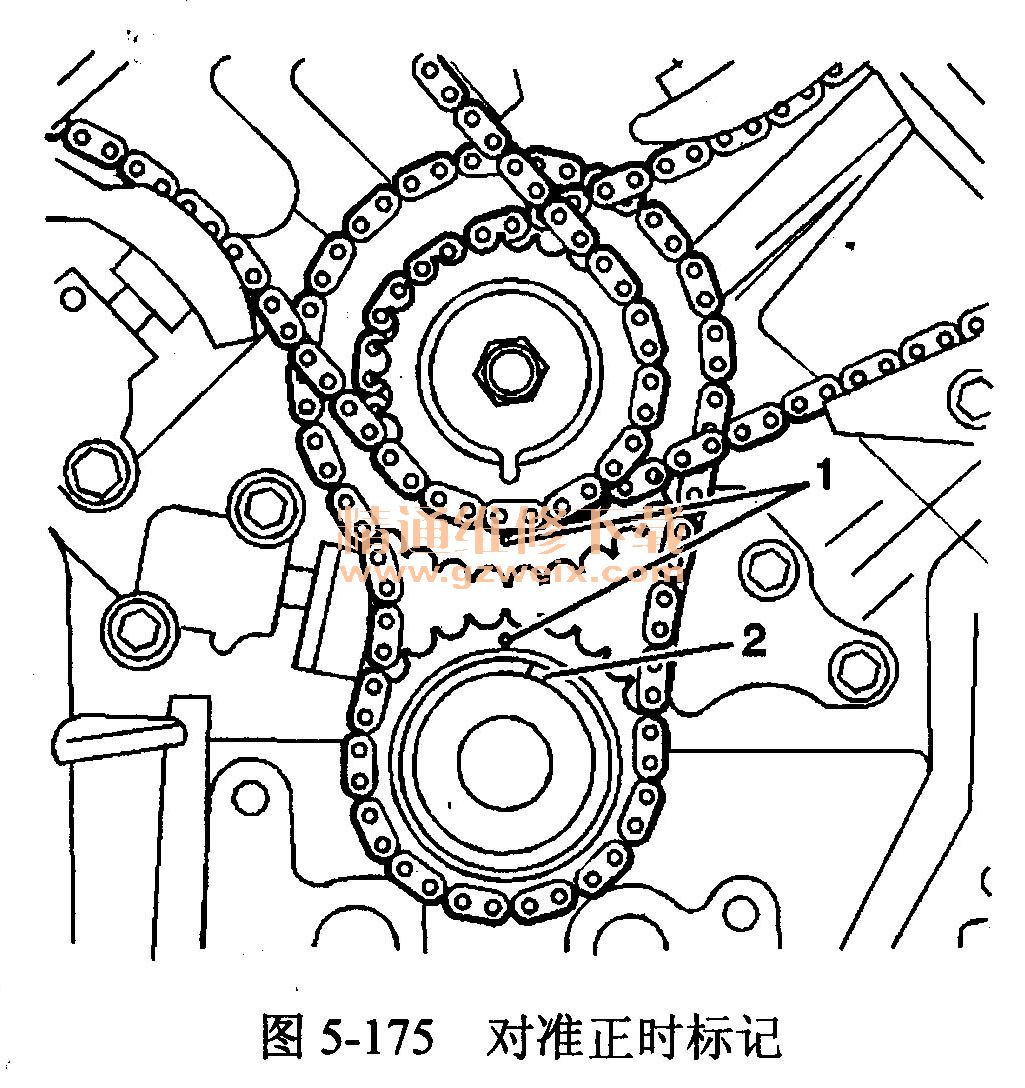

    2．使用专用工具J-39946转动曲轴，直到各主正时齿轮标记彼此相应对准，如图5-175所示。

3．拆下右侧凸轮轴位置执行器壳体。不要从壳体上拆下执行器电磁阀。

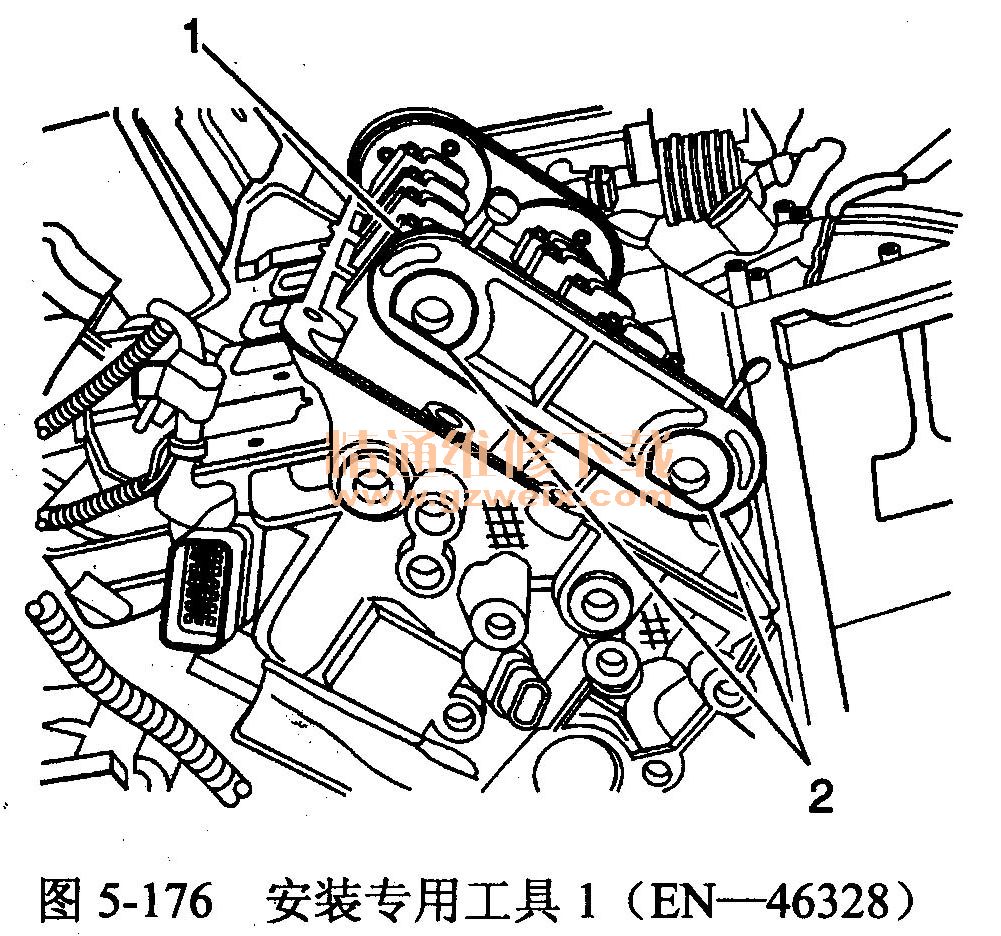

4．将专用工具1 （EN-46328）安装到缸组的右凸轮轴2上，如图5-176所示。

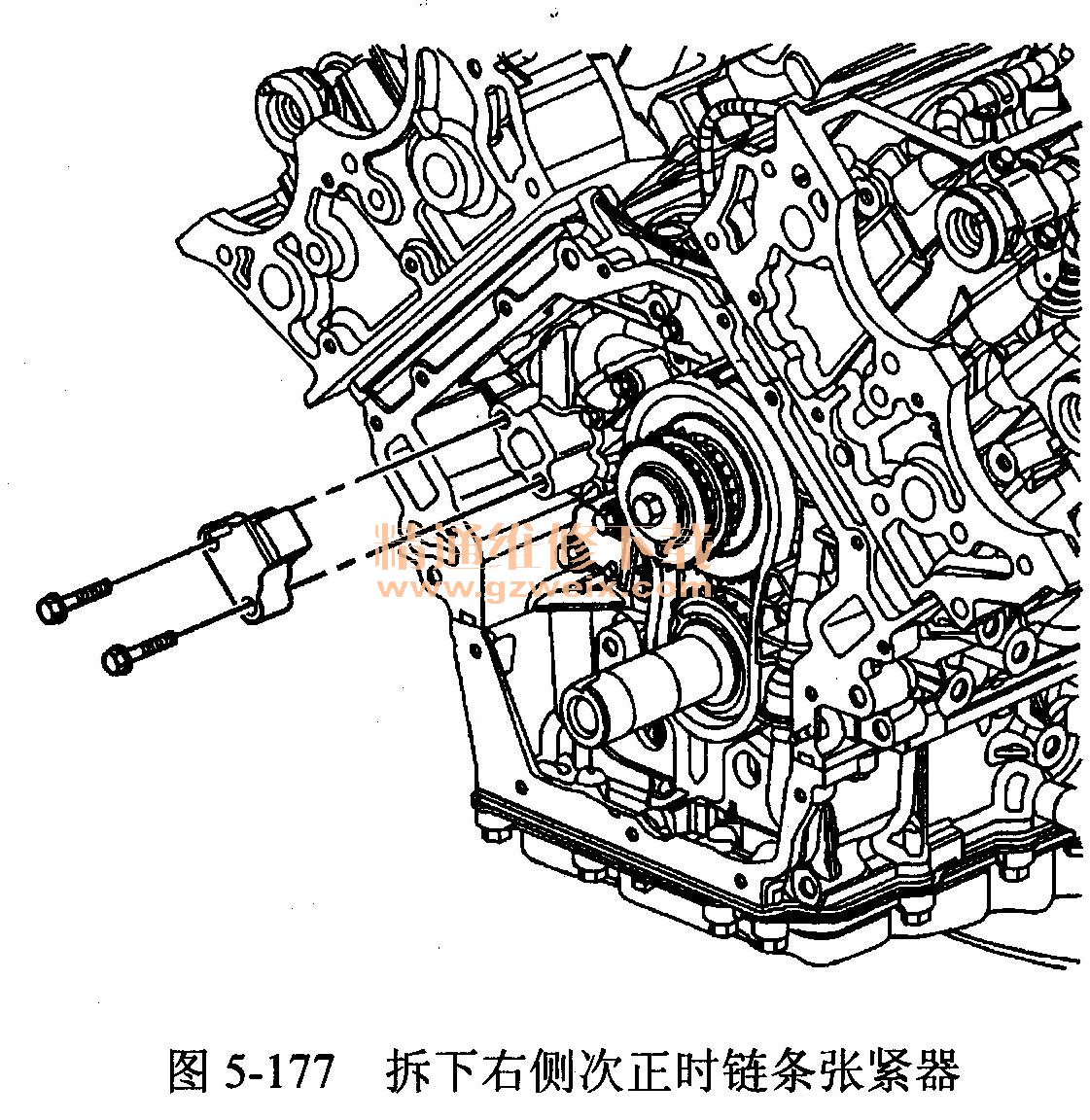

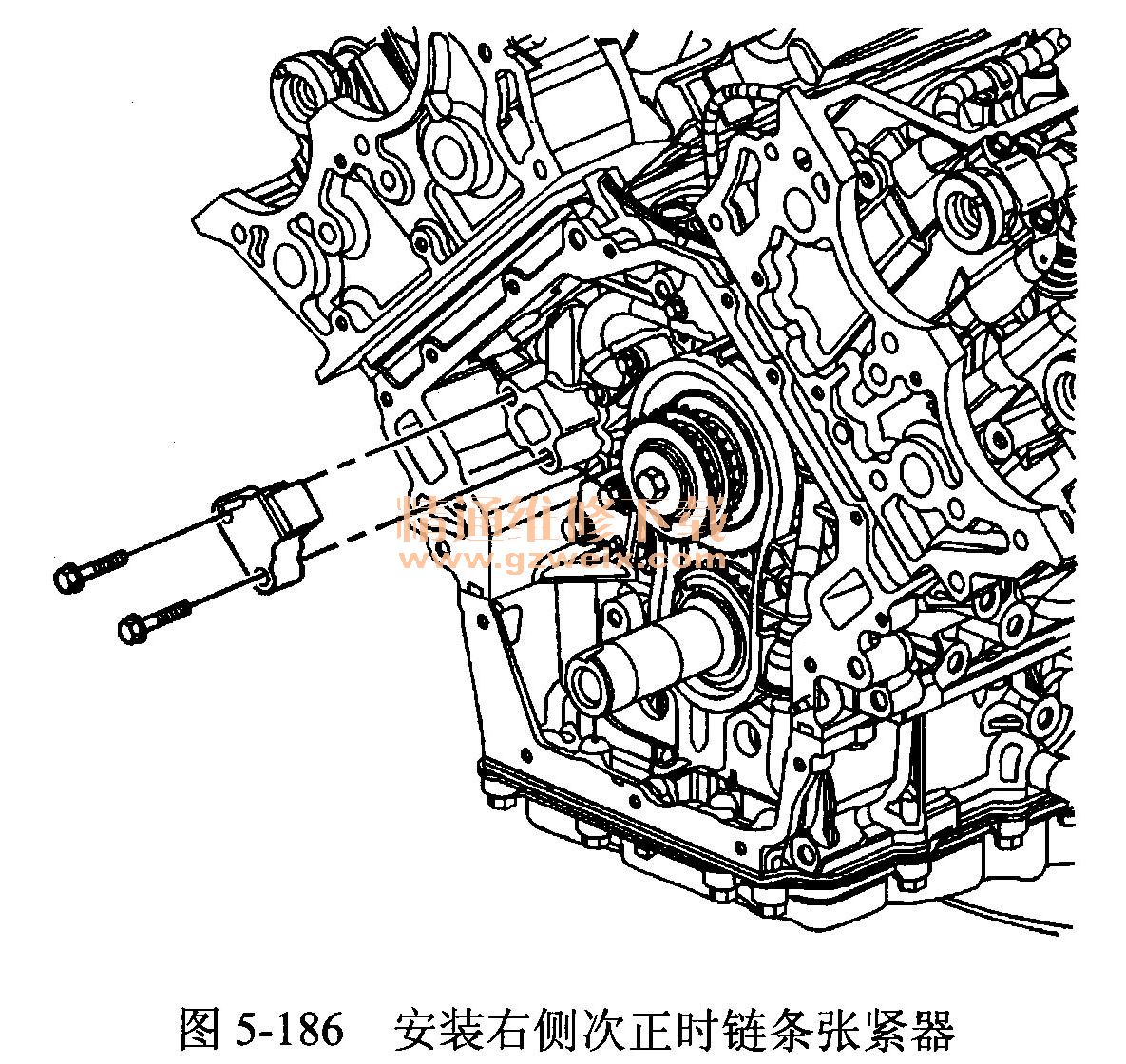

5．松开并拆下右侧次正时链条张紧器螺栓和张紧器，如图5-177所示。

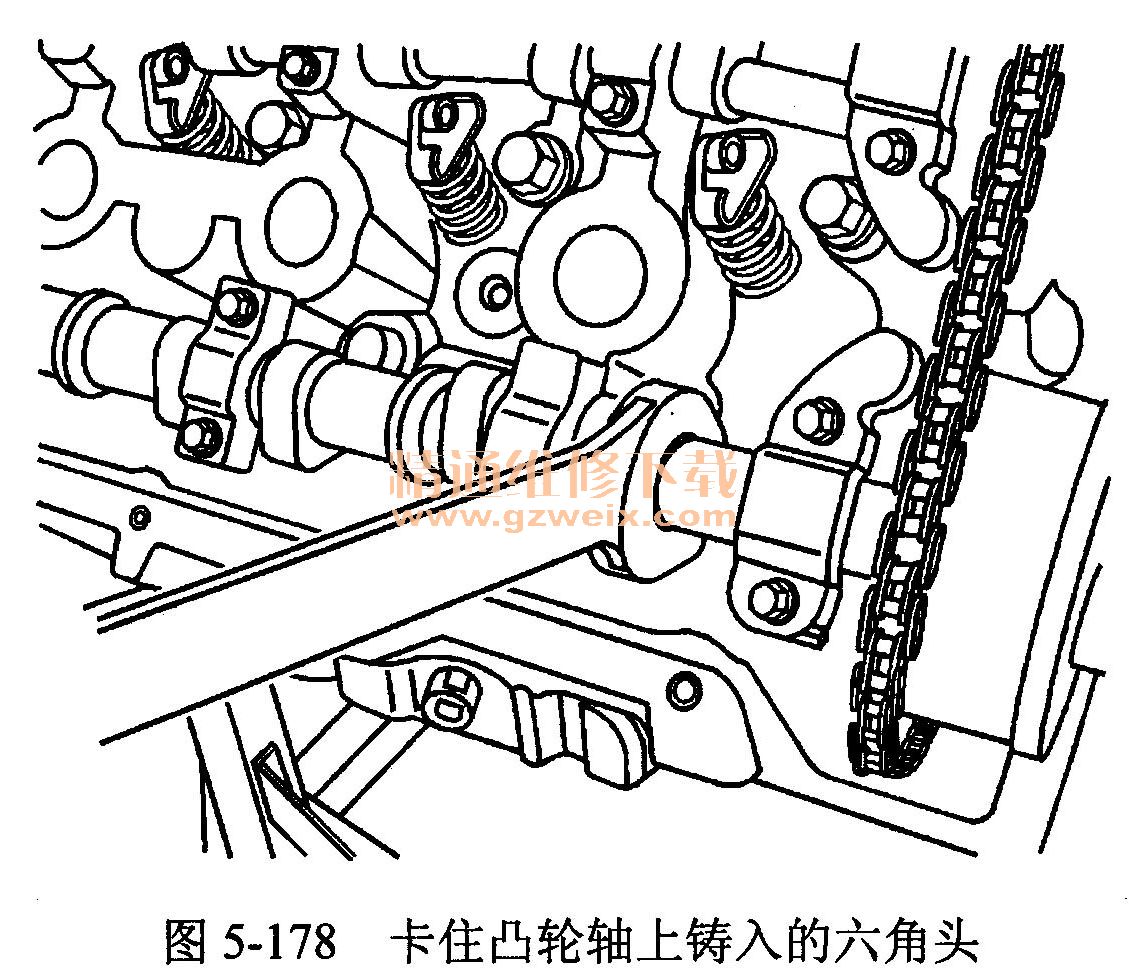

6．用开口扳手卡住凸轮轴上铸入的六角头，防止拆卸凸轮轴机油控制阀时凸轮轴转动，如图5-178所示。

    7．松开并拆下缸组1（右）排气凸轮轴位置机油控制阀。
    8．从凸轮轴上滑下右侧进气凸轮轴位置执行器，并从凸轮轴执行器齿轮上拆下次正时链条。

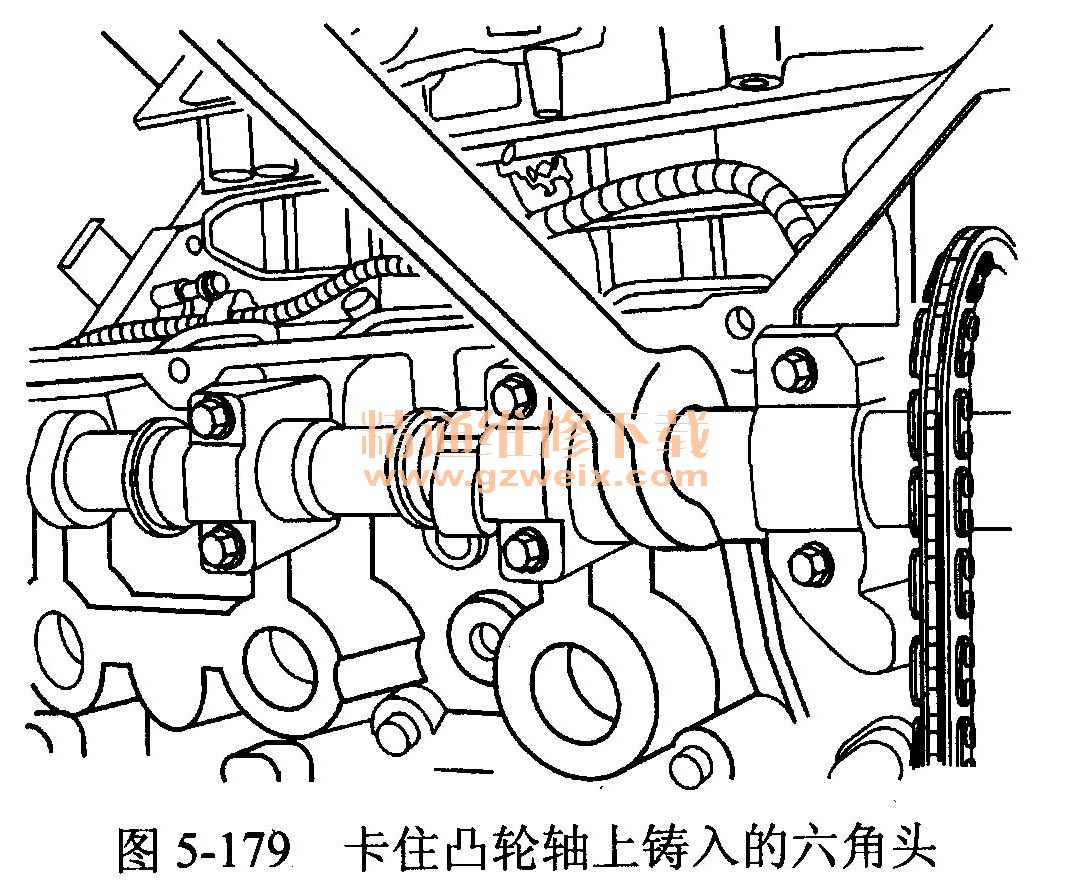

    9．用开口扳手卡住凸轮轴上铸入的六角头，防止拆卸凸轮轴机油控制阀时凸轮轴转动，如图5-179所示。

    10．松开并拆下缸组1（左）进气凸轮轴位置机油控制阀。
    11．从凸轮轴上滑下右侧排气凸轮轴位置执行器，并从凸轮轴执行器齿轮上拆下次正时链条。
    12．从发动机上拆下右侧次正时链条。
    13．清洁并检查凸轮轴正时传动部件。

▲安装步骤与方法
1．次正时链条有3个黑色链节，如图5-180所示。安装时，应使凸轮轴位置执行器与中间链轮正时。

    2．黑色链节2应对准缸组1排气执行器正时标记。黑色链节3应对准缸组1进气执行器正时标记。
3．黑色链节1应与中间链轮对准。
    4．中间链轮右缸组正时标记为RB，如图5-181所示。

    5．使链轮正时标记RB对准正时链条黑色链节后，将次正时链条装配到中间链轮上。

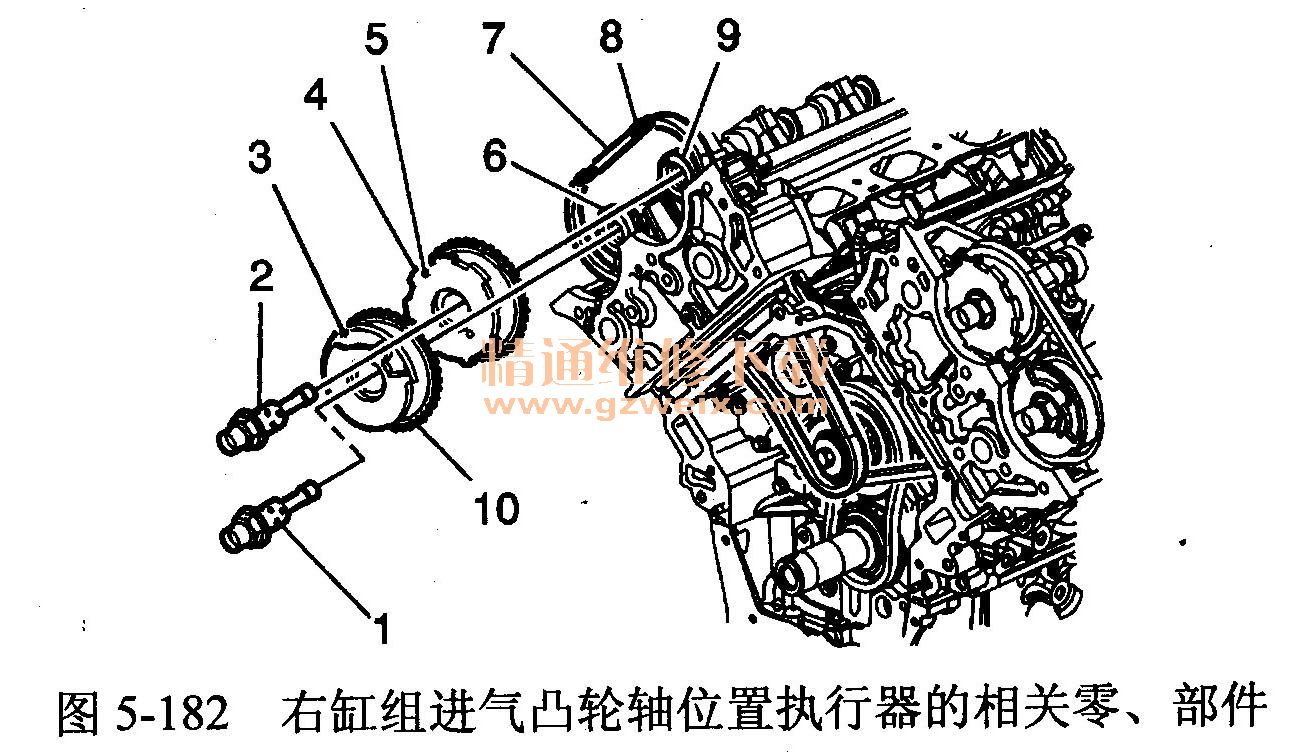

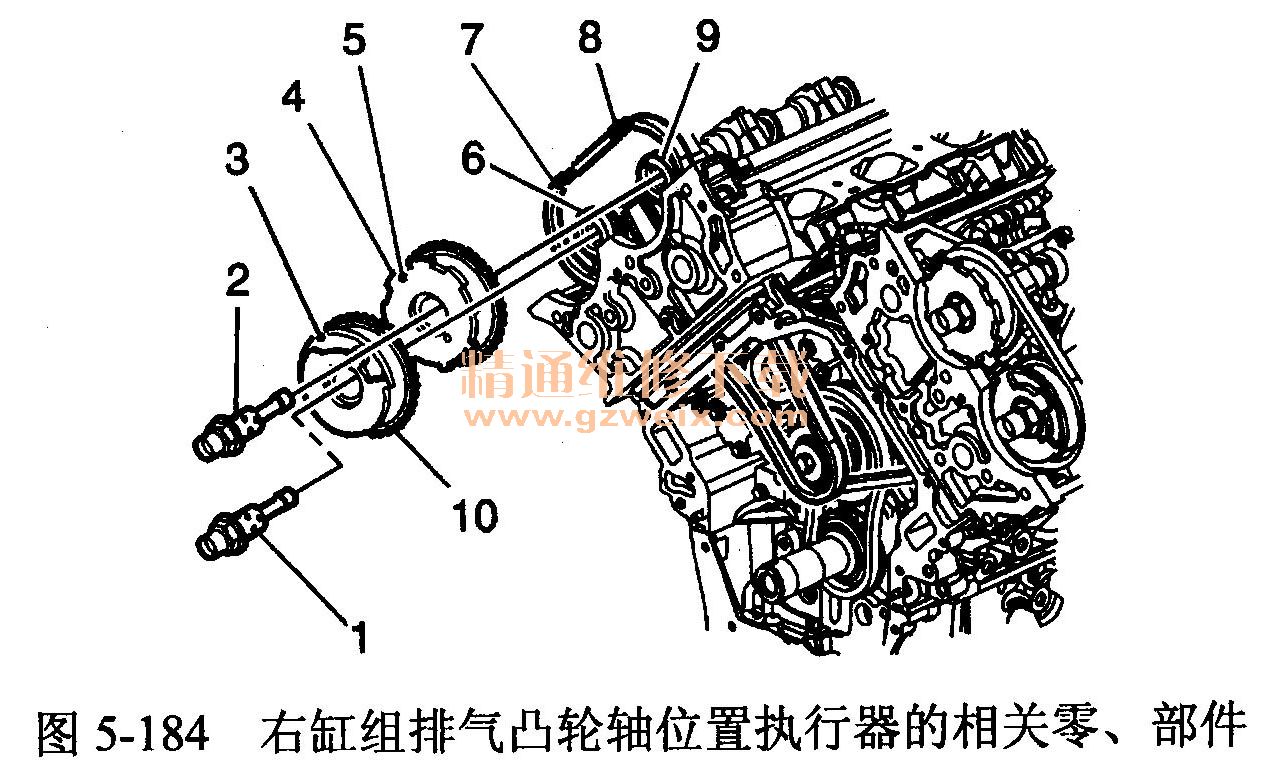

    6．将执行器安装到凸轮轴上，使执行器正时标记与正时链条黑色链节8对准，同时要旋转至顶部位置，垂直（90°）于汽缸盖顶面。图5-182所示为右缸组进气凸轮轴位置执行器的相关零、部件。

    7．松弛的安装机油控制阀2，以固定进气执行器。

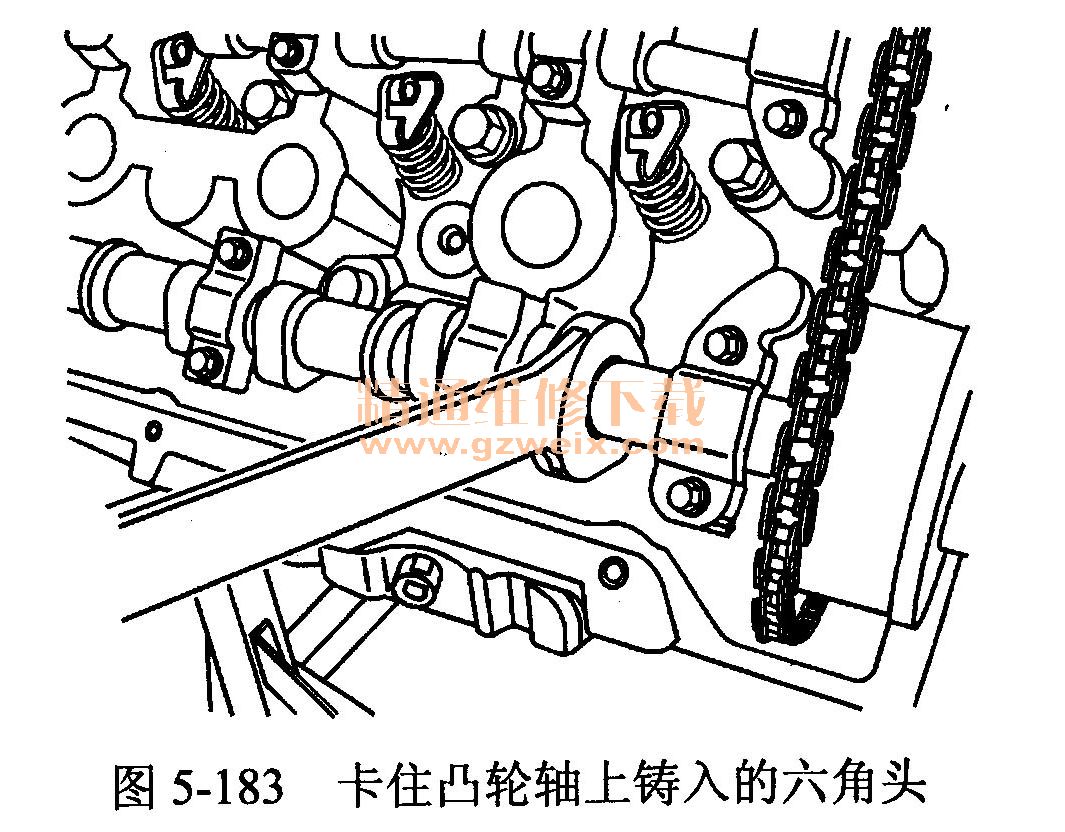

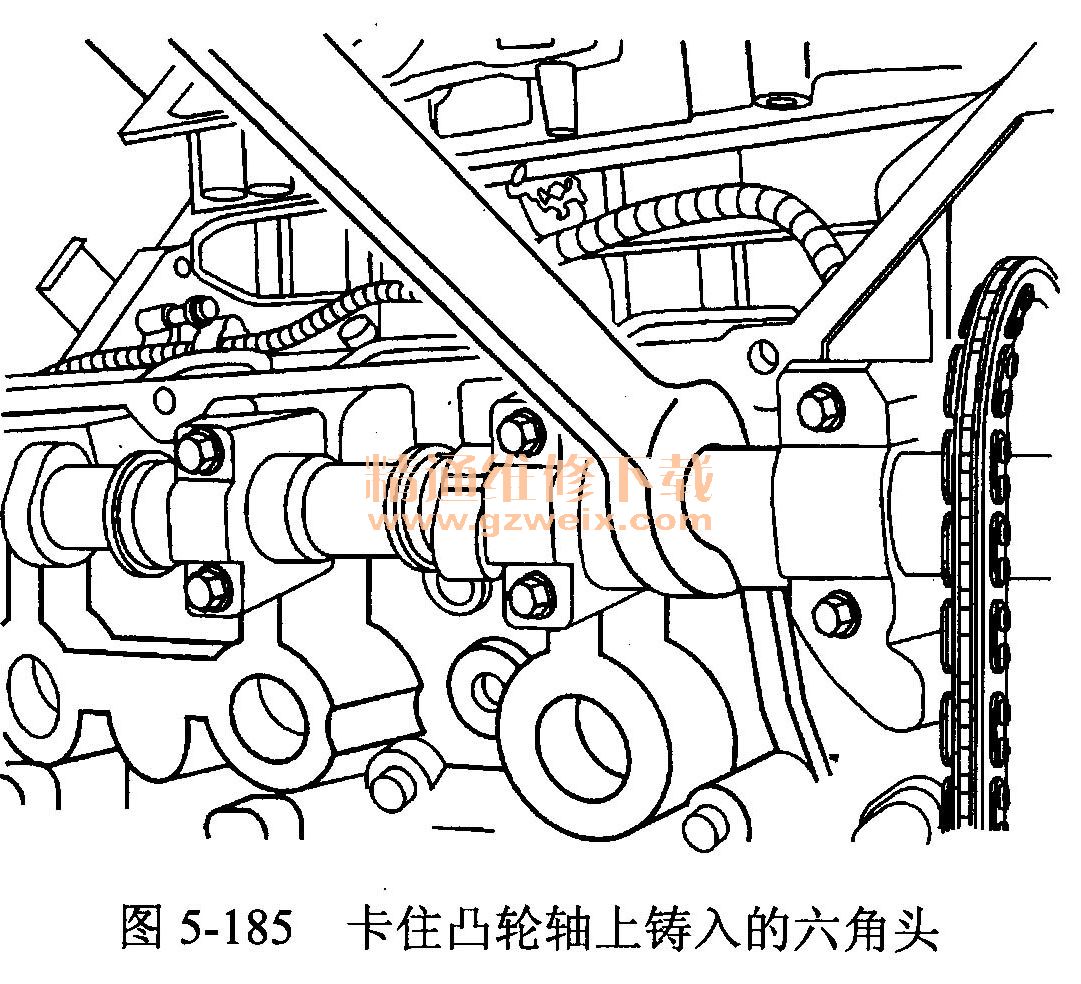

    8．用开口扳手卡住凸轮轴上铸入的六角头，防止紧固机油控制阀时凸轮轴转动，如图5-183所示。
