9．安装中间正时链条导板和张紧器。
    10．拆下专用工具EN-48383-1，转动曲轴，使曲轴链轮处于图14中的位置。

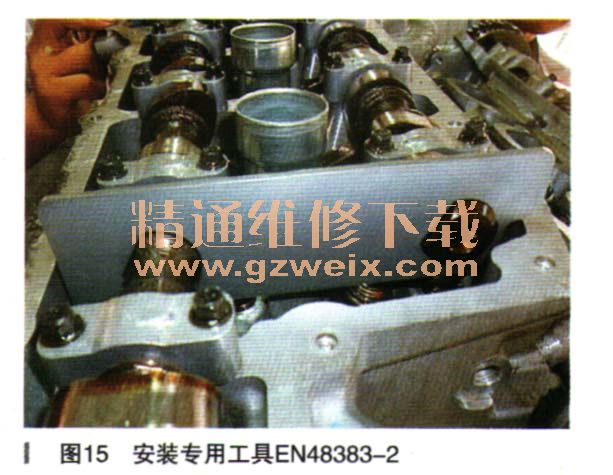

    11．将专用工具EN-48383-2到左侧汽缸凸轮轴后部（如图15所示）。

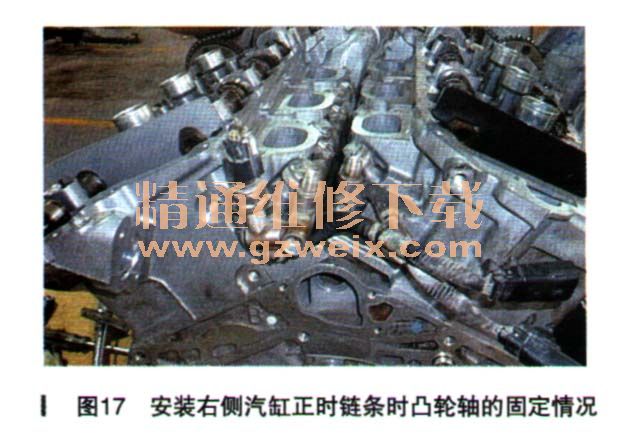

    12．利用凸轮轴执行器的固定螺栓转动凸轮轴，安装专用工具EN-48383-3至右侧凸轮轴的后部（如图16所示）。此时，两个缸列的凸轮轴固定情况如图17所示。



    13．安装右侧汽缸正时链条，使链条正时链节对准右侧凸轮轴中间传动链轮上的检修孔（如图18所示）。

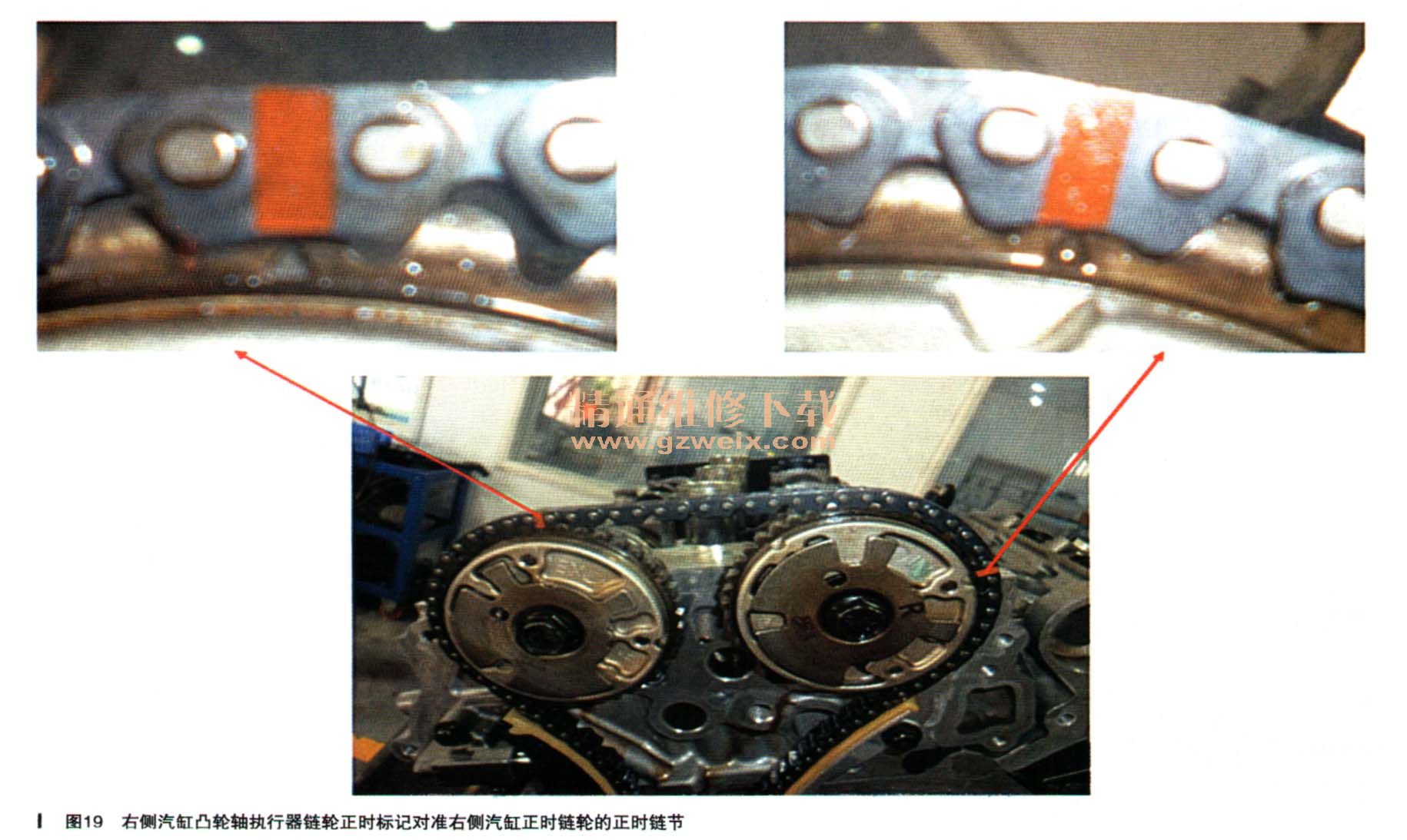

    14. 将右侧凸轮轴执行器链轮上的三角形正时标记对准右侧正时链条上的正时链节，正时链节之间有10个链节（如图19所示）。


    15. 安装右侧正时链条导板和张紧器。
