2014～2016年一汽奥迪Q5 40TFSI MOT CUHA）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-05-10 12:27:35

    通用以下车型：
    2014～2016年奥迪A3 e-tron 1.8TFSI（1 N CUFA），
    2014～2016年一汽奥迪A3 1.8TFSI（1.8T CUFA），
    2014-2016年奥迪A5 40TFSI（2.0T CNCD），
    2014～2016年一汽奥迪A4L 35TFSI（2.0T CUJA），
    2014～2016年一汽奥迪A4L 45TFSI（2.0T CUHA），
    2014～2016年一汽奥迪Q5 40TFSI MOT CUHA），
    2016年奥迪A7 40TFSI（2.0T CYPA），
    2015～2016年奥迪TT 45TFSI（2.0T CHHC），
    2016年新奥迪Q7 40TFSI（2.0T CYRB）。

    这些发动机为EA888第三代发动机。

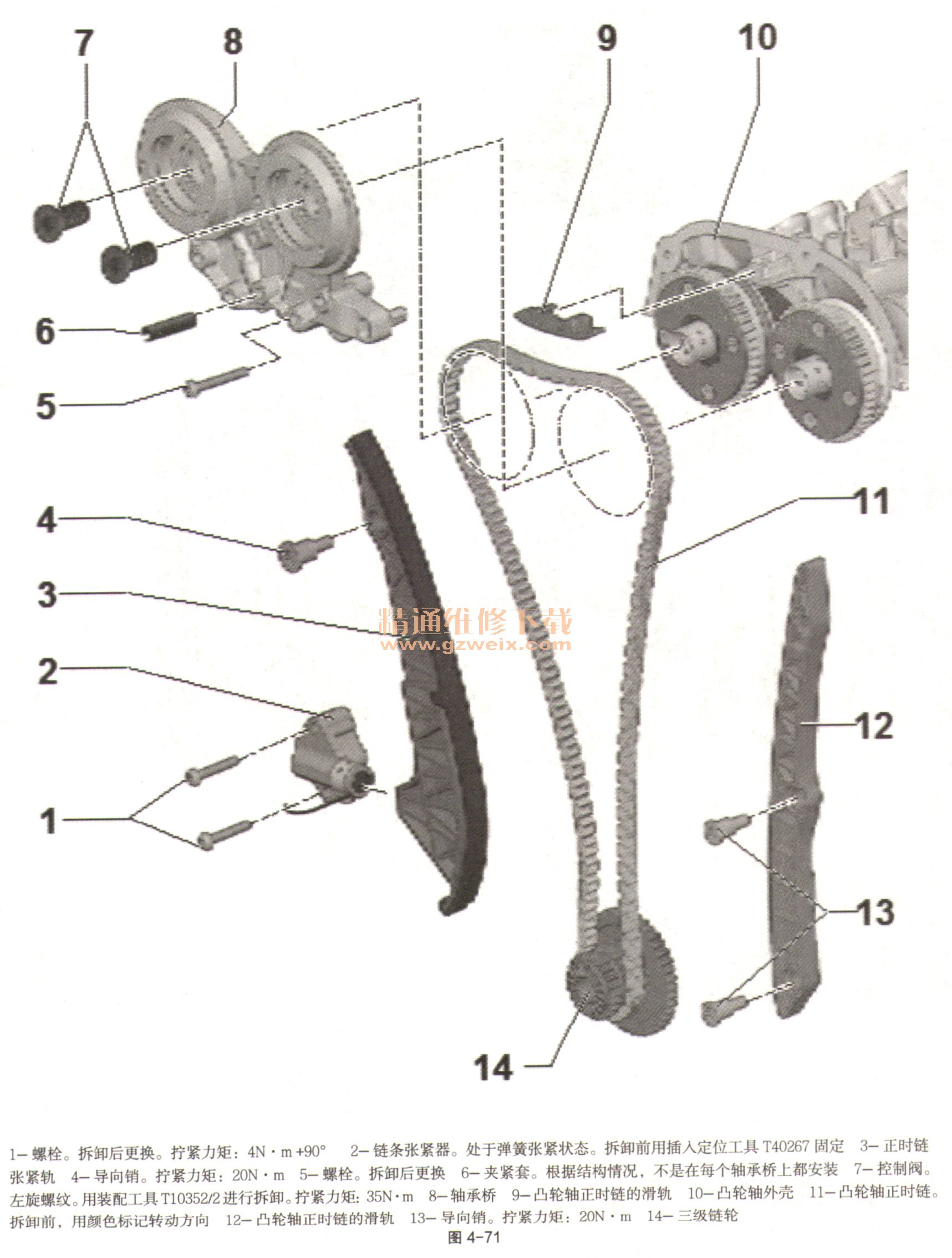

   （一）凸轮轴正时链装配一览
    如图4-71。

   （二）三级链轮安装位置
    两面（如图4-72中箭头）必须相对。

   （三）平衡轴驱动链安装一览
    如图4-73。

   （四）拆卸和安装凸轮轴正时链
   （1）所需要的专用工具和维修设备。
    ①拆卸工具T10352、固定支架T10355、定位销T40011、装配杆T40243、插入定位工具T40267和凸轮轴固定装置T40271，如图4-74。

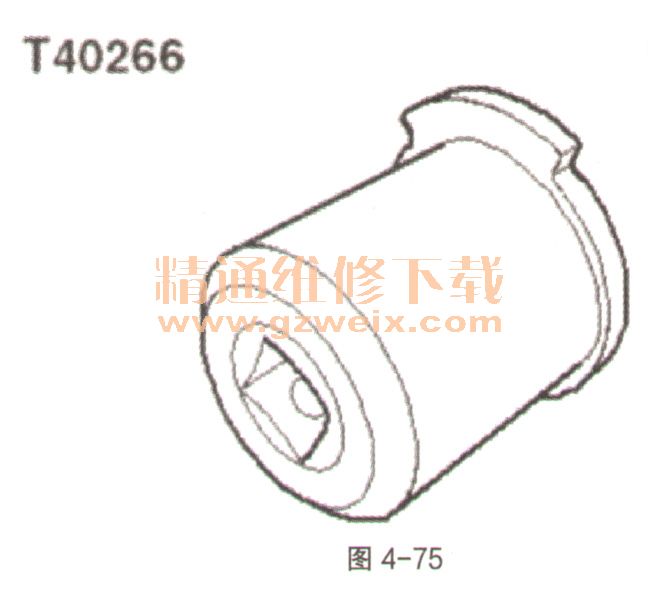

    ②装配工具T40266，如图4-75。

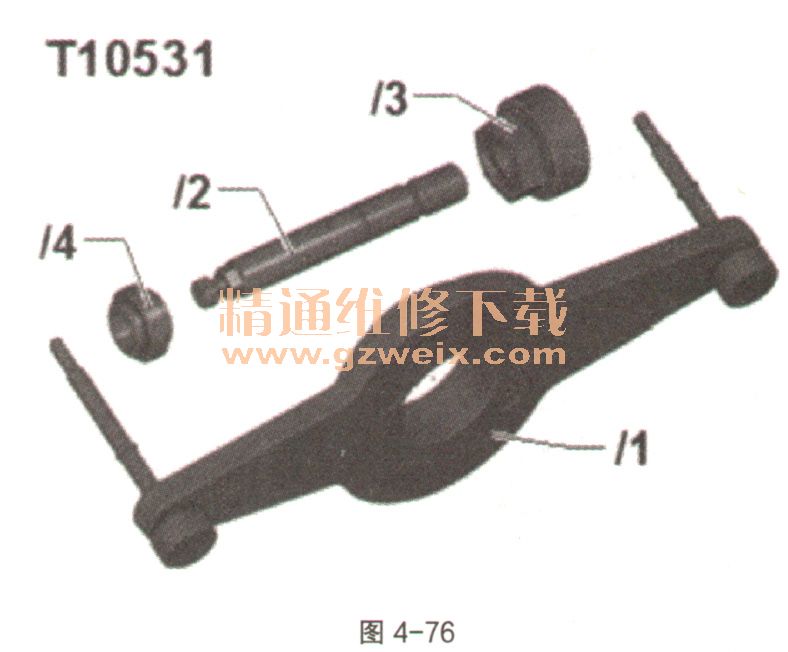

    ③装配工装T10531，如图4-76。装配工装T10531的各部件：定位件 T10531/1、张紧销T10531/2、旋转工具T10531/3和带肩螺母T10531/4。

   （2）拆卸。
    ①拆卸正时链上部盖板。
    ②拆卸隔音垫。
    ③控制阀有左旋螺纹。用装配工具T10352/2沿如图4-77中箭头方向拆下左侧和右侧的控制阀。

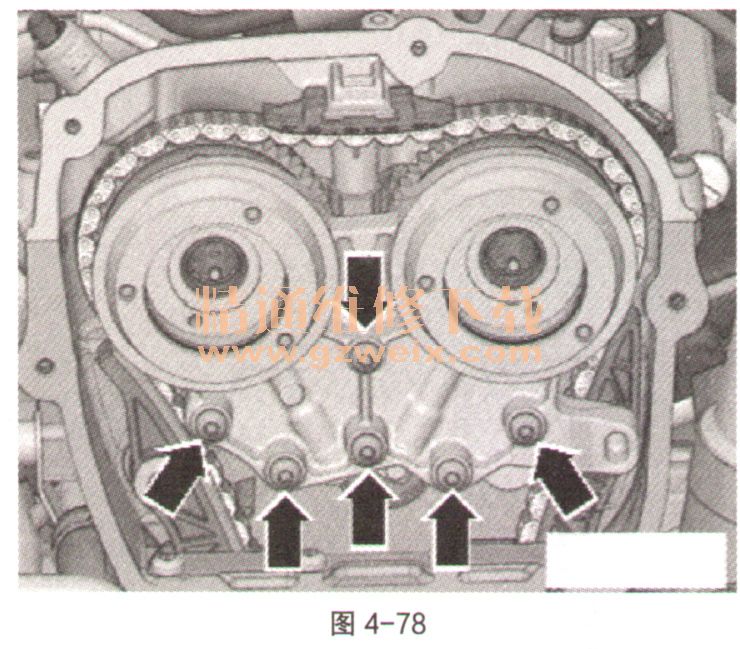

    ④拧下螺栓，如图4-78中箭头，取下轴承桥。
