④调整销T40060的螺栓（如图5-287中箭头）必须垂直于汽缸列2（左侧）凸轮轴的中心轴线。

   （5）调整配气相位。
    ①如果无法固定一侧凸轮轴，将此凸轮轴链轮全部螺栓（如图5-288中箭头）松开约1圈。

    ②将适配接头T40061安装在松开螺栓的螺栓头上。用适配接头T40061小幅度来回转动凸轮轴，直到装入调整销T40060。调整销T40060的螺栓（如图5-289中箭头）必须垂直于凸轮轴的中心轴线。用约5N·m的力矩拧紧装有适配接头T40061和调整销T40060的凸轮轴链轮螺栓。除去调整销T40060和适配接头T40061。最终拧紧凸轮轴链轮螺栓。如有必要，对其他的汽缸列重复此操作。除去固定螺栓3242。再次检查配气相位。

    ③后续安装以倒序进行，同时要注意以下几点。

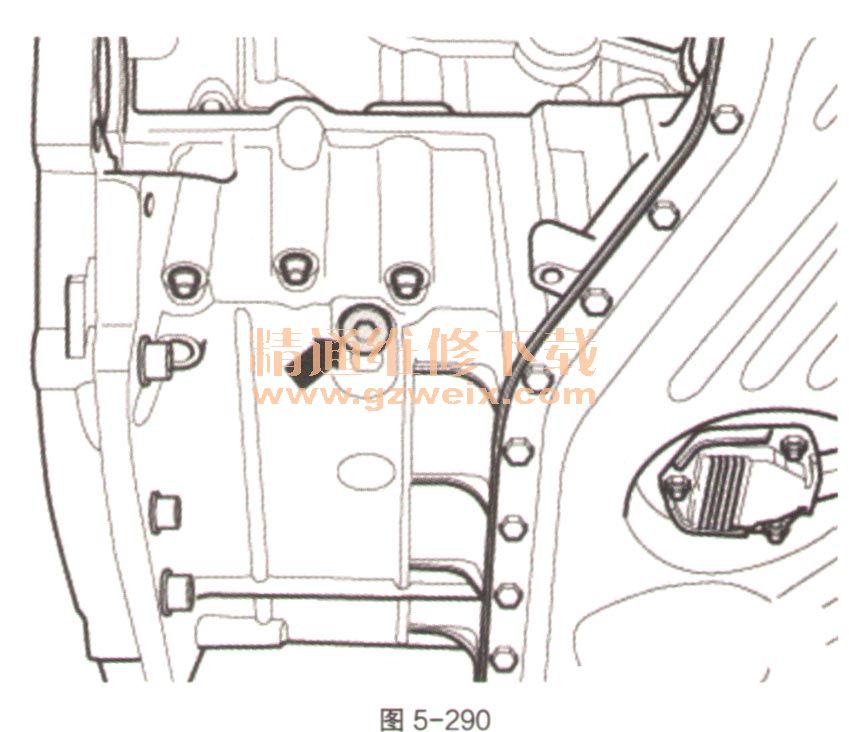

    a．将“上止点”标记处的螺旋塞（如图5-290中箭头）拧入油底壳上部件。

    b．安装正时链盖板。
    c．安装从动盘。
    d．加注发动机油，并检查发动机油油位。
