2014～2016年大众辉腾3.0TDI（Phaeton）（3.0D CEXB）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-05-10 13:18:39

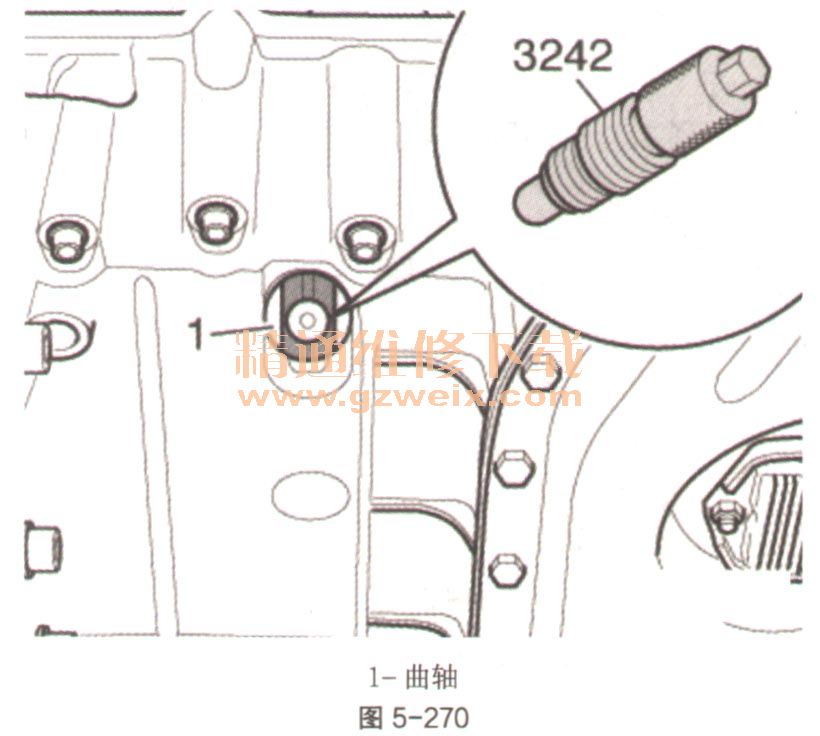

⑨用手指接触上止点孔会带来受伤危险。不要转动曲轴（如图5-270中1）。用20N - m的力矩将固定螺栓3242拧入孔中；必要时小幅地来回转动曲轴，以便完全对中螺栓。

⑩为了避免割伤，用绝缘带包裹直径为3.3mm的钻头切口和尖端。沿图5-271中箭头方向压左侧凸轮轴正时链链条张紧器的张紧轨，并用直径为3.3mm的钻头（如图5-271中1）固定住链条张紧器。

11对于已经用过的凸轮轴正时链，运转方向相反会导致损毁。用彩色箭头标记凸轮轴正时链的运转方向，方便重新安装。除去两侧凸轮轴的调整销T40060。拧下螺栓（如图5-272中3）并取下张紧轨。拧下滑轨的螺栓（如图5-272中1）和凸轮轴链轮的螺栓（如图5-272中2）。取下左侧凸轮轴链轮、滑轨和凸轮轴正时链。

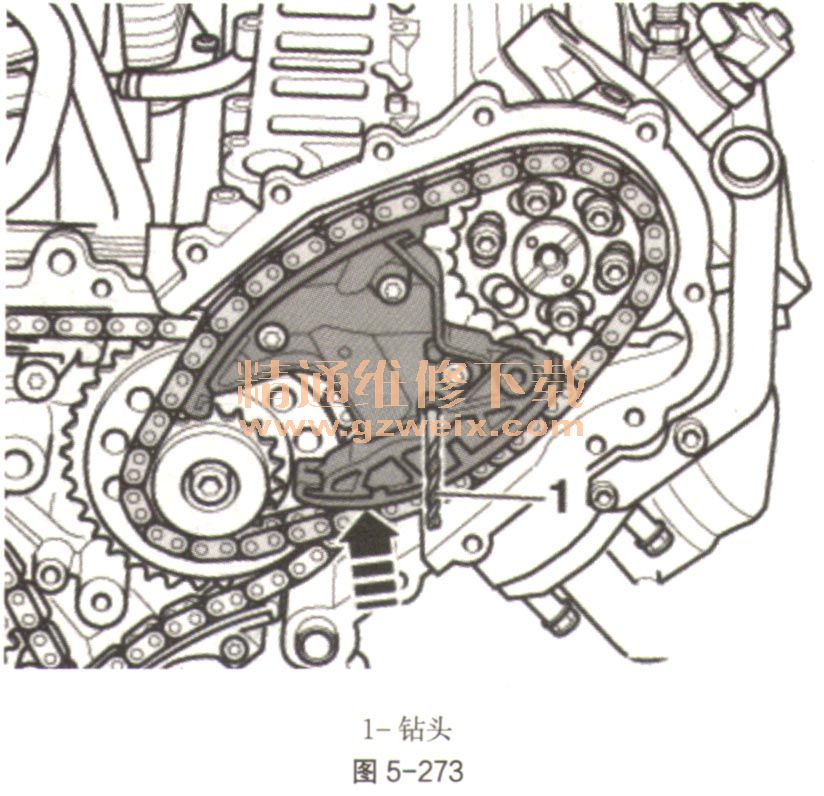

12为了避免割伤，用绝缘带包裹直径为3.3mm的钻头切口和尖端。沿图5-273中箭头方向压右侧凸轮轴正时链链条张紧器的滑轨，并用直径为3.3mm的钻头（如图5-273中1）固定链条张紧器。

    13对于已经用过的凸轮轴正时链，运转方向相反会导致损毁。用彩色箭头标记凸轮轴正时链的运转方向，方便重新安装。将链条张紧器螺栓（如图5-274中1）和凸轮轴链轮螺栓（如图5-274中2和3）拧下。取下右侧凸轮轴链轮、链条张紧器和凸轮轴正时链。

   （3）安装方法。
    ①拧紧力矩。
    ②曲轴（如图5-275中1）用固定螺栓3242固定在“上止点”处。

    ③安装配气机构正时传动链。

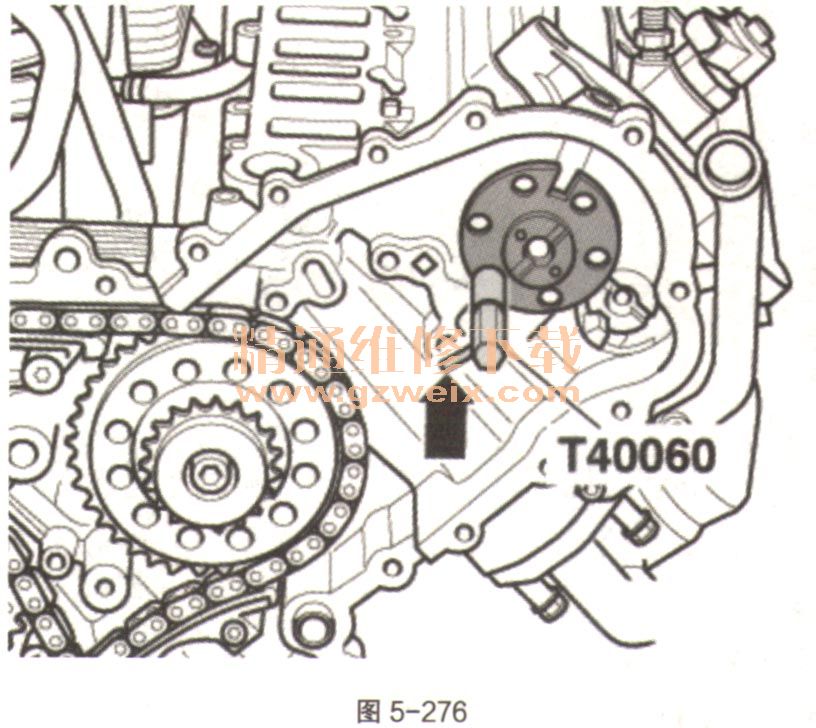

    ④更换“上止点”标记螺旋塞的密封环。更换那些曾以一定角度继续拧紧的螺栓。气门和活塞顶有损坏危险。旋转凸轮轴时，曲轴上不得有任何活塞位于“上止点”处。检查2个汽缸盖的凸轮轴是否处于“上止点”处。凸轮轴必须用调整销T40060固定。调整销T40060的螺栓（如图5-276中箭头）必须垂直于汽缸列1（右侧）凸轮轴的中心轴线。

    ⑤调整销T40060的螺栓（如图5-277中箭头）必须垂直于汽缸列2（左侧）凸轮轴的中心轴线。除去两侧凸轮轴的调整销T40060。

    ⑥气门和活塞顶有损坏危险。旋转凸轮轴时，曲轴上不得有任何活塞位于“上止点”处。如果无法固定住凸轮轴，可以用适配接头T40061小幅度调整凸轮轴位置，为此在凸轮轴中拧入凸轮轴链轮螺栓，如图5-278。
