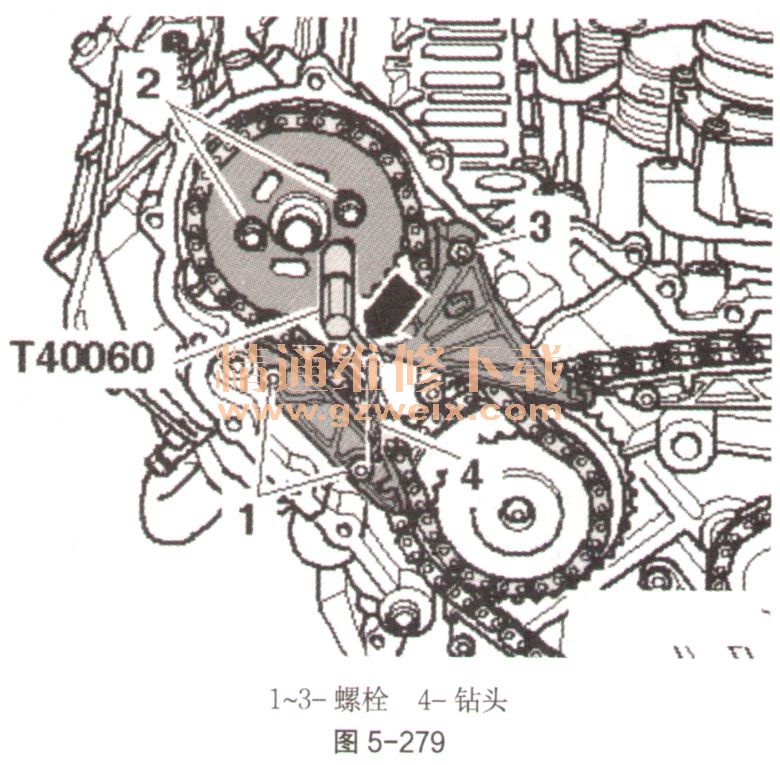

⑦安装左侧凸轮轴正时链、凸轮轴链轮、滑轨和张紧轨。凸轮轴链轮上的长孔必须位于凸轮轴螺纹孔的中间位置。拧紧张紧轨和滑轨的螺栓（如图5-279中1和3）。拧入凸轮轴链轮的2个螺栓（如图5-279中2），但不要拧紧。凸轮轴链轮应仍可以在凸轮轴上转动但不得倾斜。用调整销T40060固定左侧凸轮轴。调整销T40060的螺栓（如图5-279中箭头）必须垂直于凸轮轴的中心轴线。将钻头（如图5-279中4）从插孔中拔出，释放左侧链条张紧器。

⑧安装右侧凸轮轴正时链、凸轮轴链轮和链条张紧器。凸轮轴链轮上的长孔必须位于凸轮轴螺纹孔的中间位置。拧紧链条张紧器螺栓（如图5-280中1）。拧入凸轮轴链轮的2个螺栓（如图5-280中2），但不要拧紧。凸轮轴链轮应仍可以在凸轮轴上转动但不得倾斜。用调整销T40060固定右侧凸轮轴。调整销T40060的螺栓（如图5-280中箭头）必须垂直于凸轮轴的中心轴线。将钻头（如图5-280中3）从拔出孔中拔出，释放右侧链条张紧器。

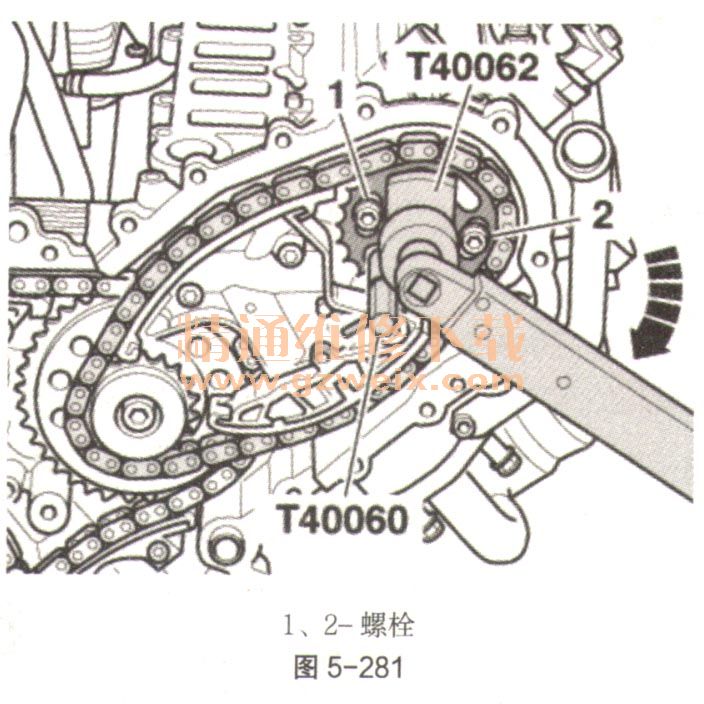

⑨用适配接头T40062和扭矩扳手以20N·m力矩沿图5-281中箭头方向将右侧凸轮轴链轮预张紧，保持预张紧度。拧紧螺栓（如图5-281中1和2）。除去适配接头T40062和调整销T40060。拧紧右侧凸轮轴链轮的其余螺栓。

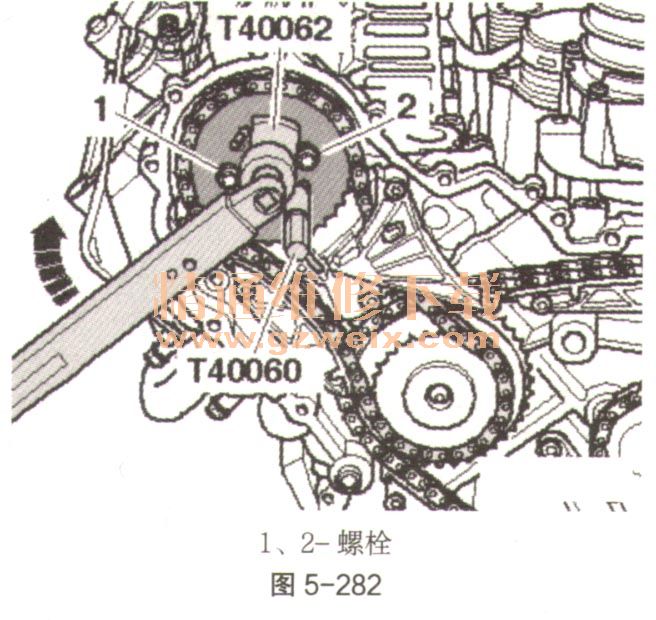

    ⑩用适配接头T40062和扭矩扳手以15N·m力矩沿图5-282中箭头方向将左侧凸轮轴链轮预张紧，保持预张紧度。拧紧螺栓（如图5-282中1和2）。除去适配接头T40062和调整销T40060。拧紧左侧凸轮轴链轮的其余螺栓。

11除去固定螺栓3242，如图5-283。

   （4）检查配气相位。
    ①跳齿对凸轮轴正时链有损坏危险。只能沿发动机运转方向（如图5-284中箭头）转动曲轴。用扳手T40049转动曲轴2圈，直至曲轴置于“上止点”。

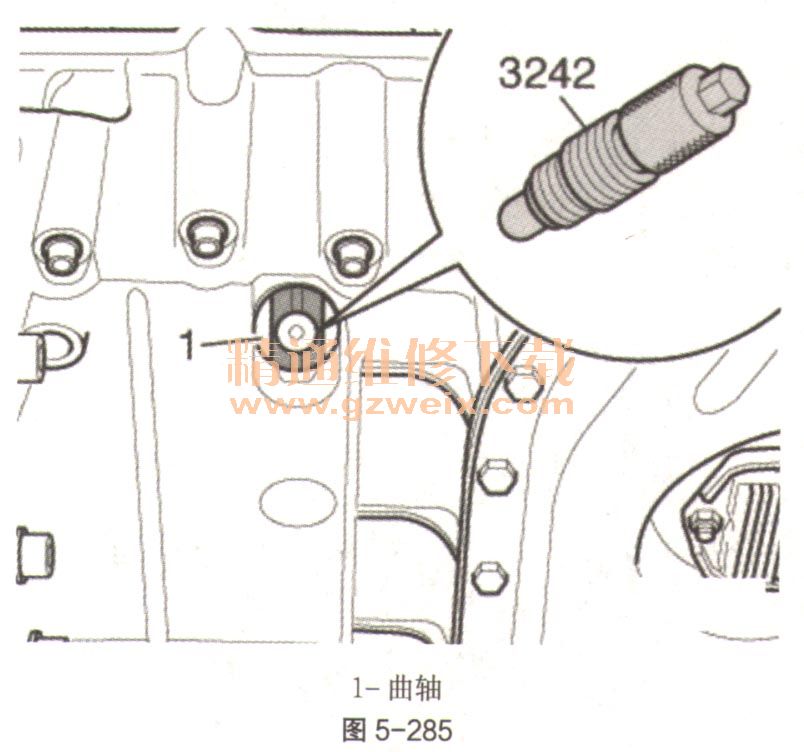

    ②用20N·m的力矩转动固定螺栓3242，通过转动固定曲轴（如图5-285中1）。“上止点”位置如果不准确，则调整有误差。即使曲轴向外转动只小幅度超出“上止点”，也必须首先往回转动曲轴约10°，使得曲轴重新沿发动机运转方向转到“上止点”。

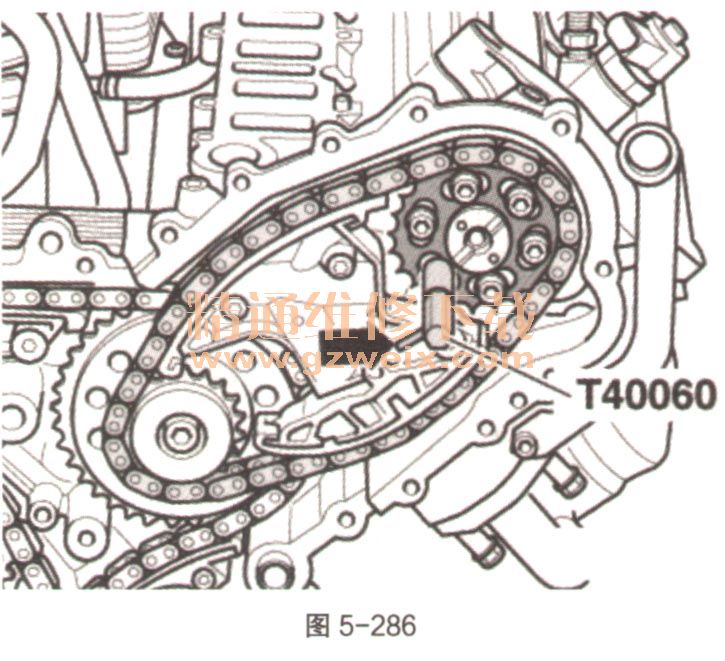

    ③检查2个汽缸盖的凸轮轴是否处于“上止点”处。凸轮轴必须用调整销T40060固定。调整销T40060的螺栓（如图5-286中箭头）必须垂直于汽缸列1（右侧）凸轮轴的中心轴线。
