⑩将进气调整装置(如图2-141中1)沿箭头方向从进气凸轮轴上松开。

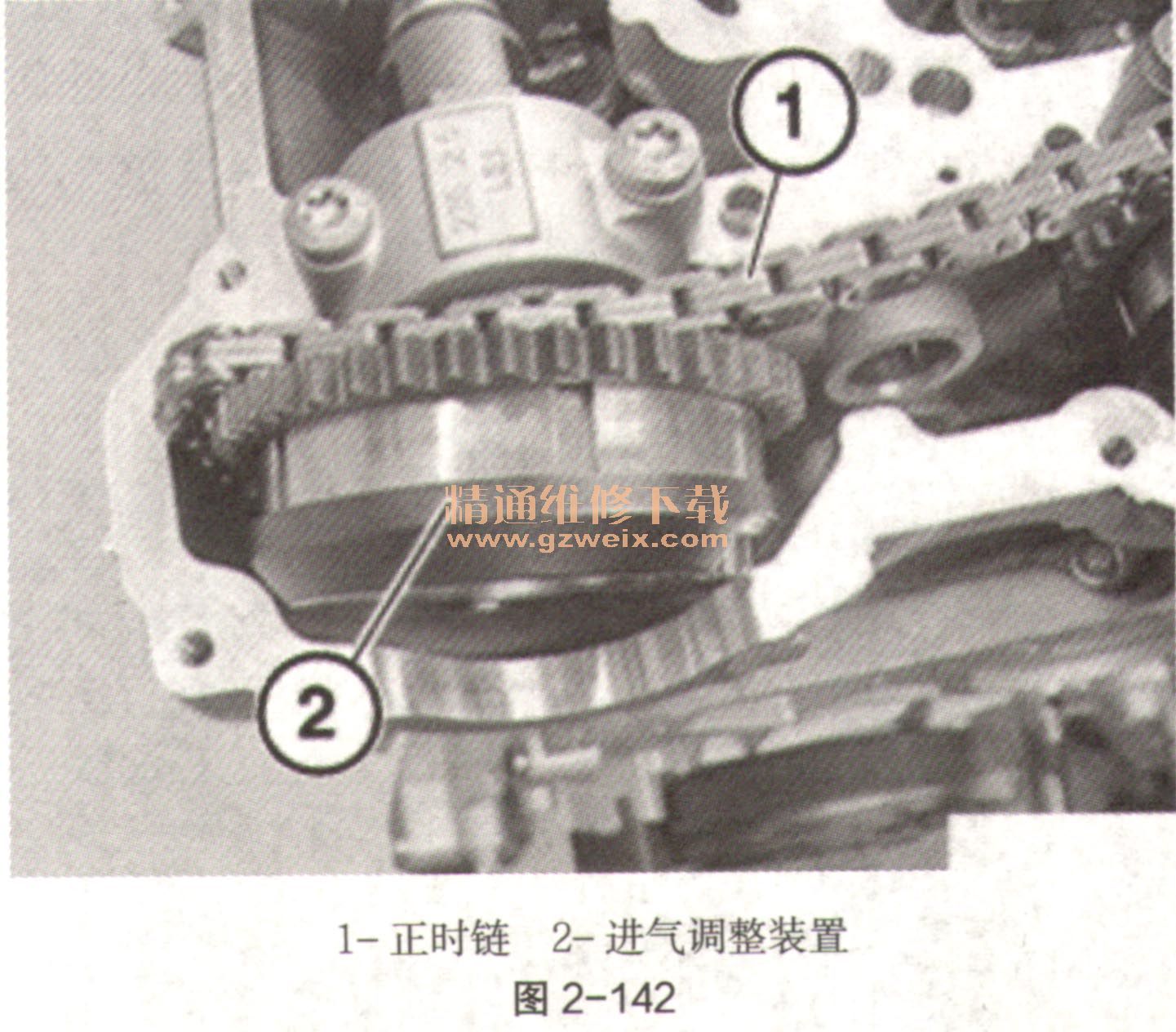

11将进气调整装置(如图2-142中2)从正时链(如图2-142中1)中抽出。向上拆下进气调整装置。

12有混淆危险,进气和排气调整装置是不同的。混淆进气和排气调整装置将会导致发动机损坏。进气调整装置用EIN标明,排气调整装置用AUS标明,如图2-143。

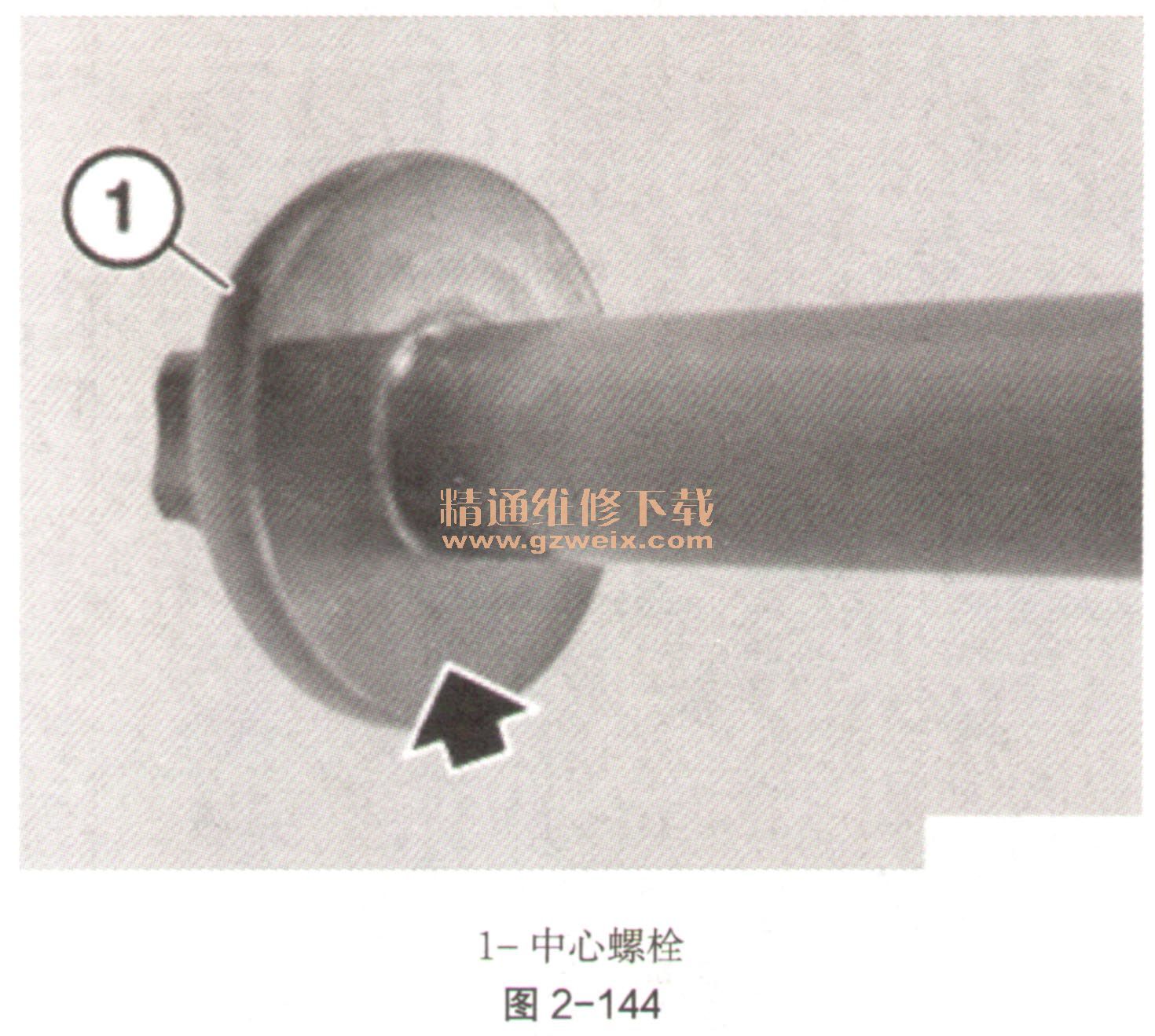

13在中心螺栓(如图2-144中1)的接触面上涂铜涂料。

14可以自由选择调整装置相对于正时链的位置。将调整装置插入正时链中,然后安装到凸轮轴上。将中心螺栓(如图2-145中1和2)无间隙地装到调整装置上。将中心螺栓松开90°。

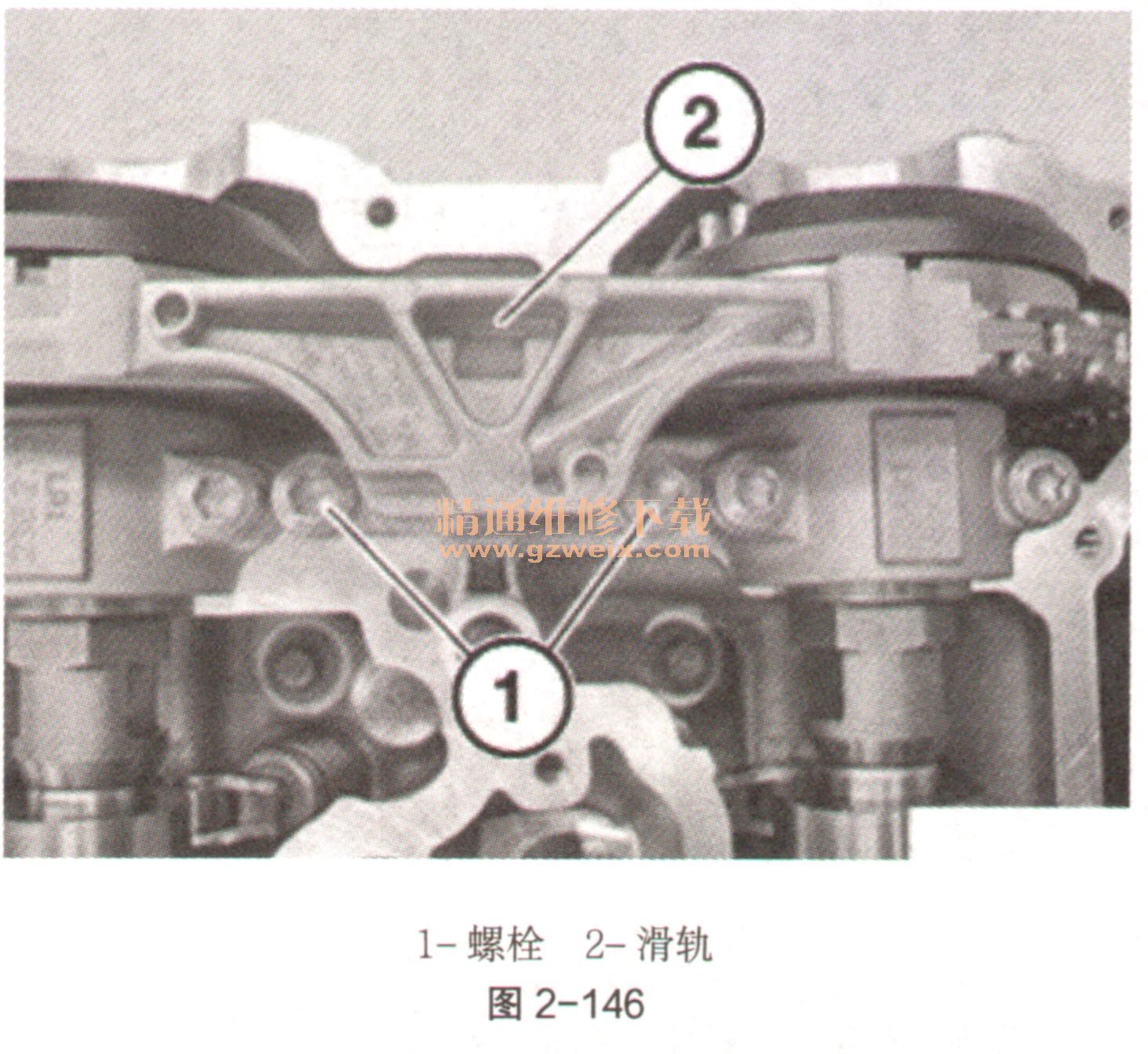

15安放滑轨(如图2-145中2),并用螺栓(如图2-146中1)固定。

16准备用于固定凸轮轴的专用工具组119 890,如图2-147。

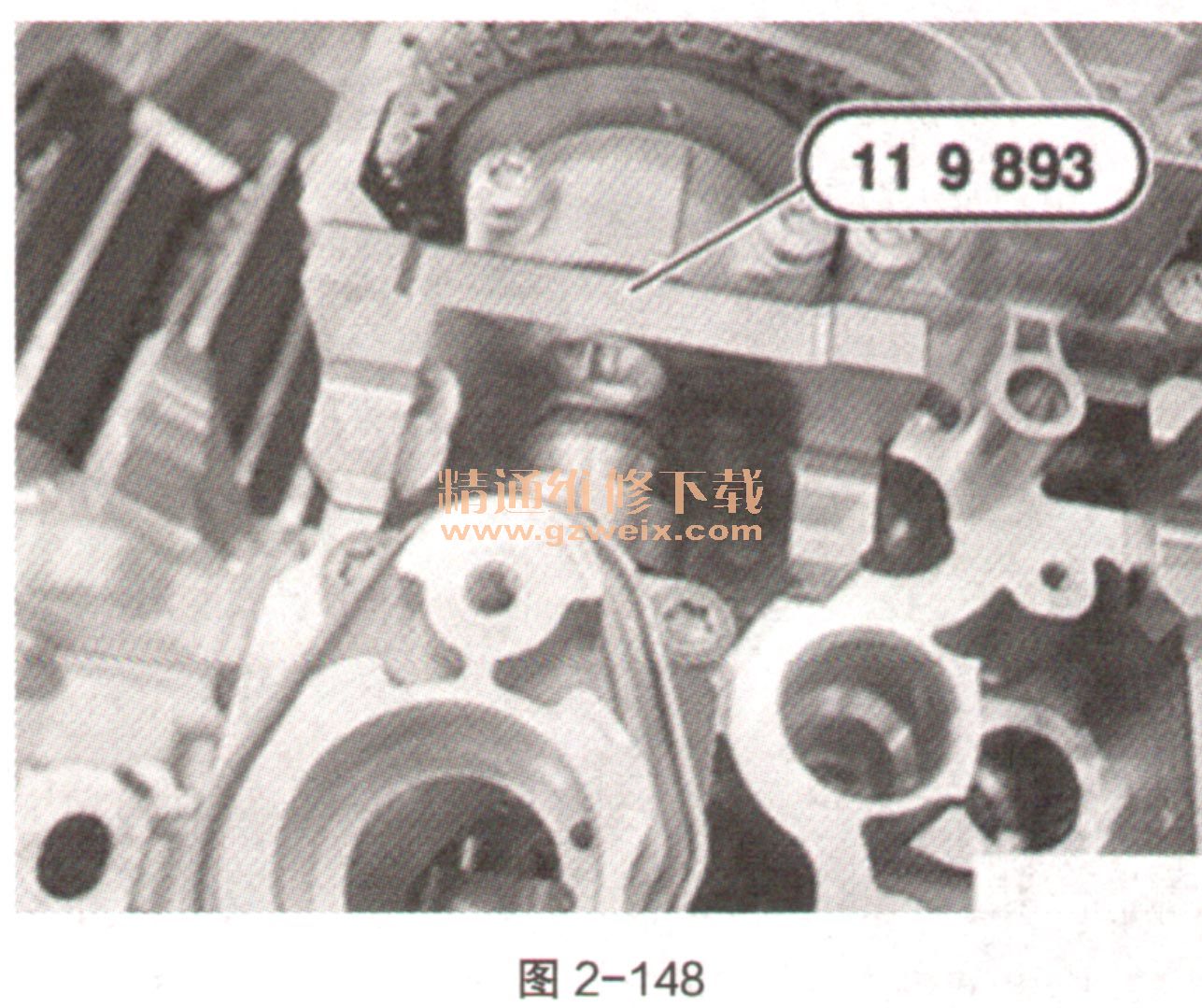

17将专用工具11 9893安放到排气凸轮轴上,如图2-148。

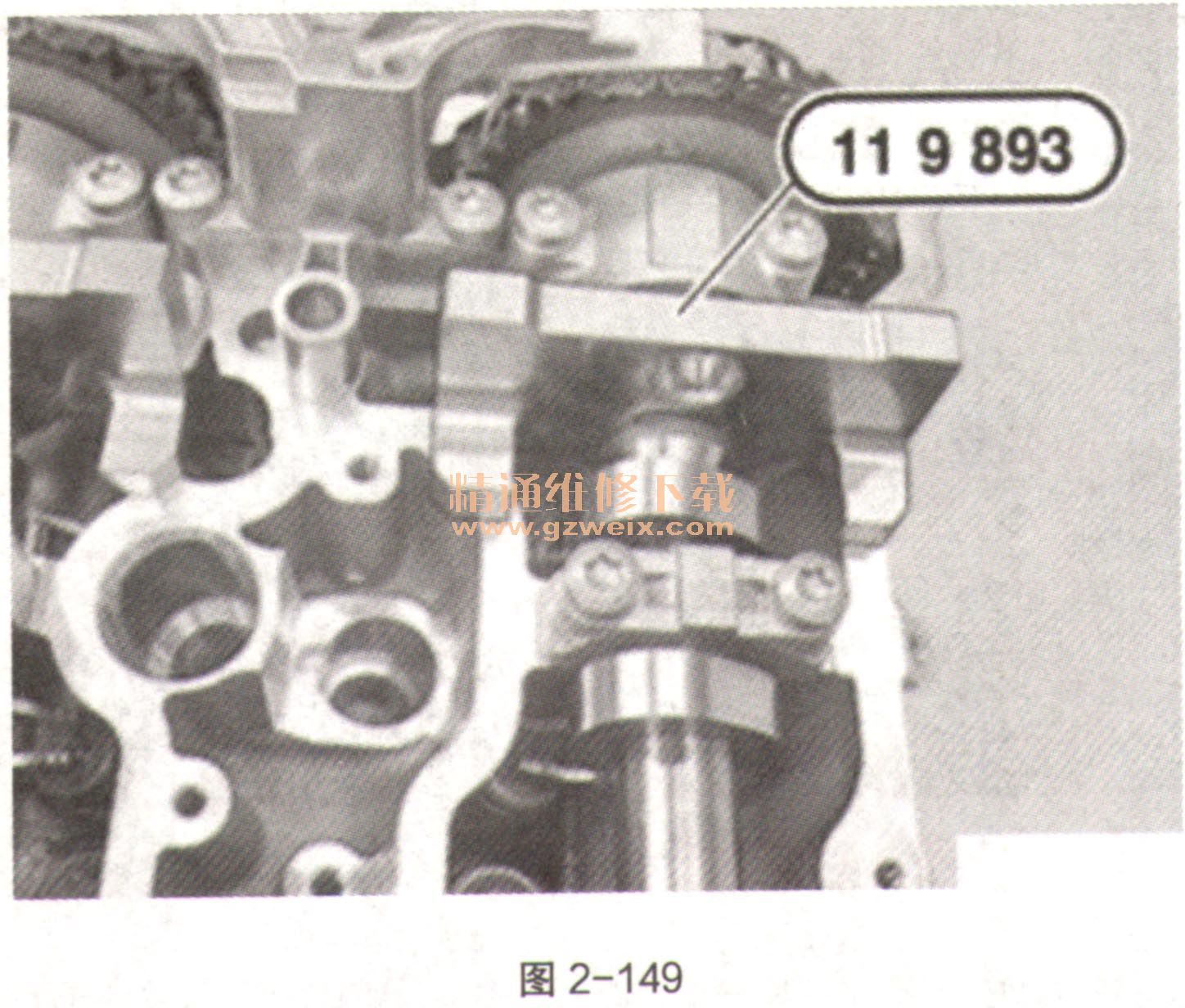

18将专用工具11 9 893安放到进气凸轮轴上,如图2-149。校正排气和进气凸轮轴,使专用工具119893无间隙地安装在汽缸盖上。

19将专用工具119894旋入汽缸盖中,如图2-150。
