11将排气调整装置(如图2-166中2)从正时链(如图2-166中1)中抽出。向上拆下排气调整装置。有混淆危险,进气和排气调整装置是不同的。

12混淆进气和排气调整装置将会导致发动机损坏。进气调整装置用EIN标明,排气调整装置用AUS标明,如图2-167。

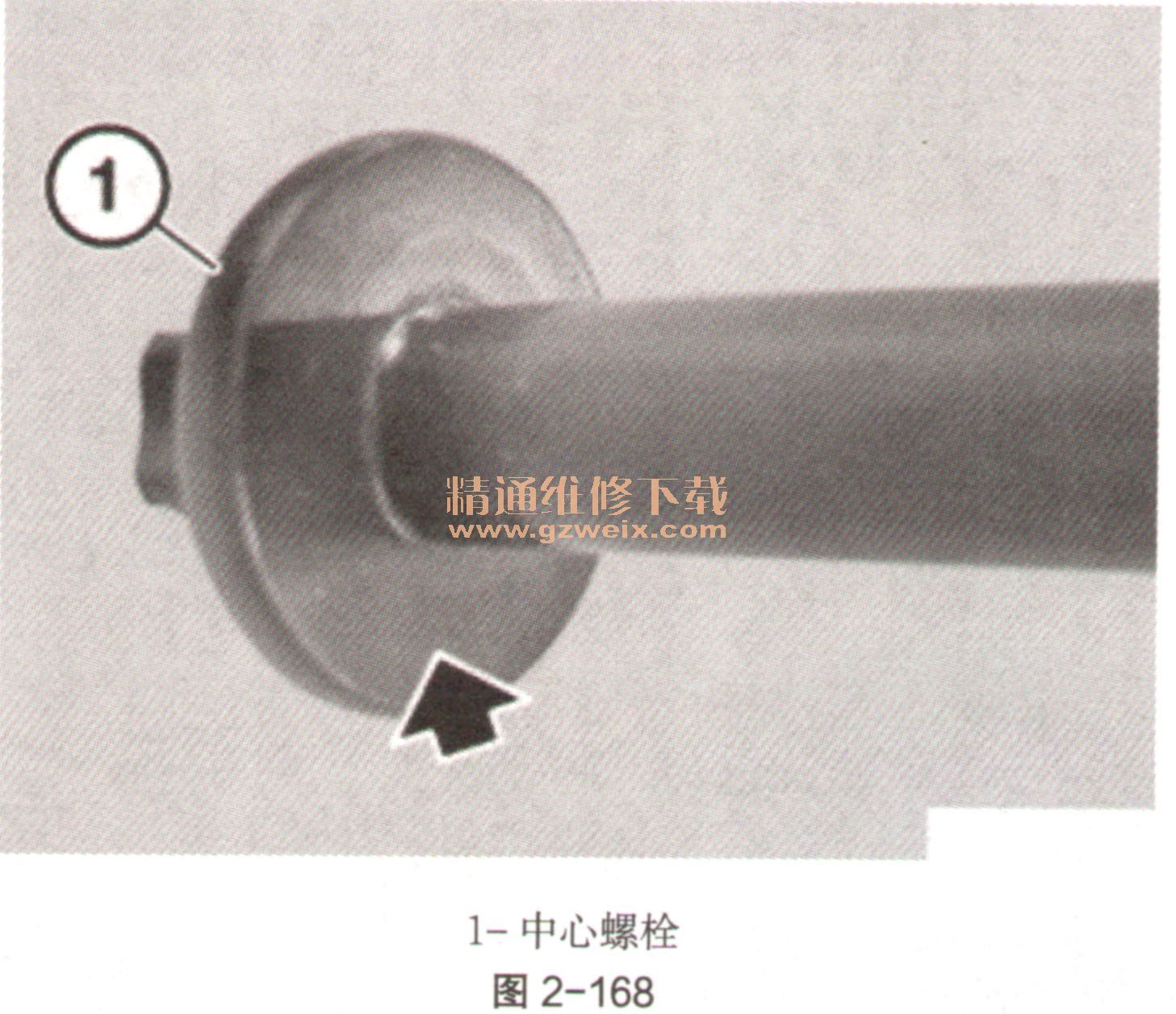

13在中心螺栓(如图2-168中1)的接触面上涂铜涂料。

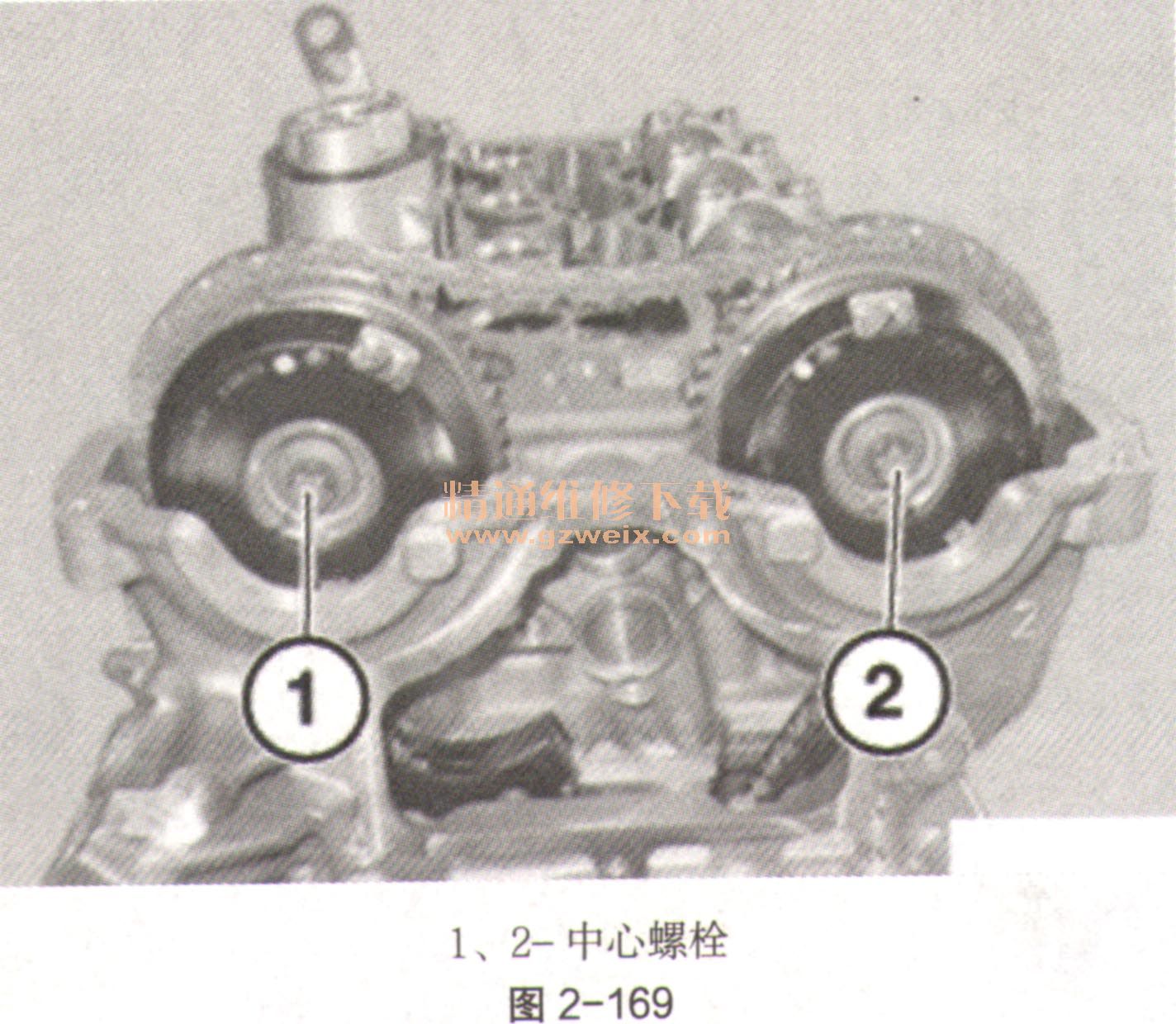

14可以自由选择调整装置相对于正时链的位置。将调整装置插入正时链中,然后安装到凸轮轴上。将中心螺栓(如图2-169中1和2)无间隙地装到调整装置上。将中心螺栓松开90°。

15安放滑轨(如图2-170中2),并用螺栓(如图2-170中1)固定。

16准备用于固定凸轮轴的专用工具组119890,如图2-171。

17将专用工具119893安放到排气凸轮轴上,如图2-172。

18将专用工具11 9 893安放到进气凸轮轴上,如图2-173。

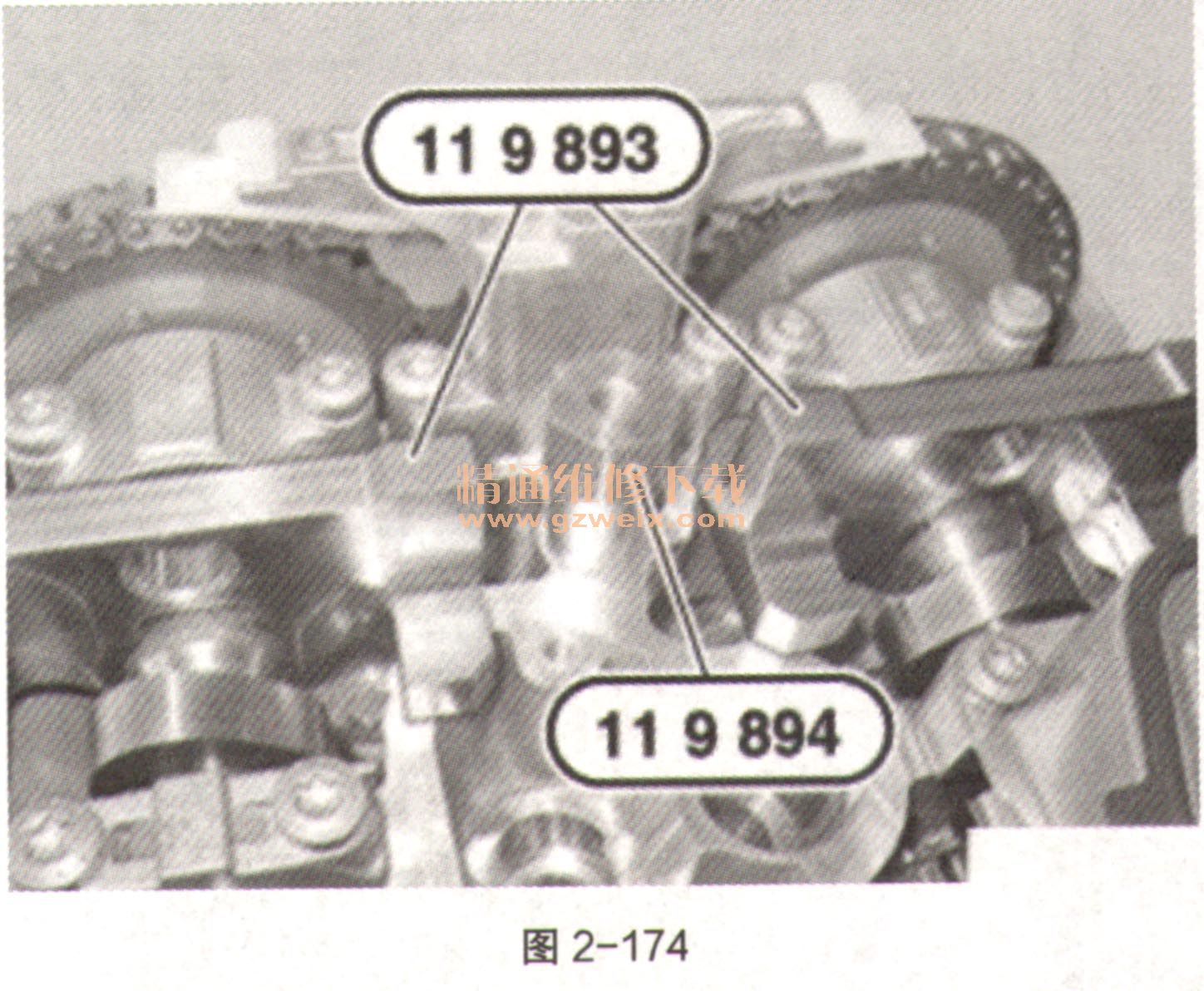

19校正排气和进气凸轮轴,使专用工具119 893无间隙地安装在汽缸盖上。将专用工具119894旋入汽缸盖中,如图2-174。

20将专用工具119892用专用工具119891向下压,如图2-175。
