①拆下右侧汽缸盖罩。
②拆下集风罩及电动风扇。
③拆下空调器皮带轮。
④拆下右侧链条张紧器。
(3)拆卸方法。
①安装专用工具119900代替链条张紧器,如图2-180。用专用工具009250以0.6N·m的力矩预紧内六角螺栓。
②标记(MP=安装位置)对于专用工具118570的安装很重要,如图2-181。MP=第1缸点火上止点位置前150°。
③将专用工具118570通过双平面段定位在减震器上,使其能够用螺栓(如图2-182中1)固定在MP标记处。曲轴箱上的定位凹槽参见箭头。
④在中心螺栓处旋转发动机。用专用工具118 570和119190将减震器固定在第1缸点火上止点位置前150°处,如图2-183。
⑤在第1缸点火上止点位置前150°处,第1缸上排气凸轮轴(如图2-184中A)的凸轮倾斜朝上。进气凸轮轴(如图2-184中E)的凸轮倾斜向下。为了清楚起见,插图中不带进气和排气调整装置。关闭发动机时,进气和排气调整装置一般都锁定在起始位置。少数情况下,无法达到起始位置,而凸轮轴仍可在调整装置的调整范围内旋转。为避免配气相位的调整有误,必须检查调整装置的锁止件,如有必要,旋转凸轮轴进行连锁。
⑥检查进气和排气调整装置在起始位置上的锁定情况,安装在凸轮轴的六角段(如图2-185中2)上,并尝试用一把开口扳手(如图2-185中1)小心地逆旋转方向转动凸轮轴。如果凸轮轴与调整装置动力传递连接,则进气和排气调整装置锁定起始位置。插图对应于汽缸5-8侧。如果凸轮轴的进气或排气调整装置无法如上所述进行连锁,则调整装置肯定损坏,必须更换。

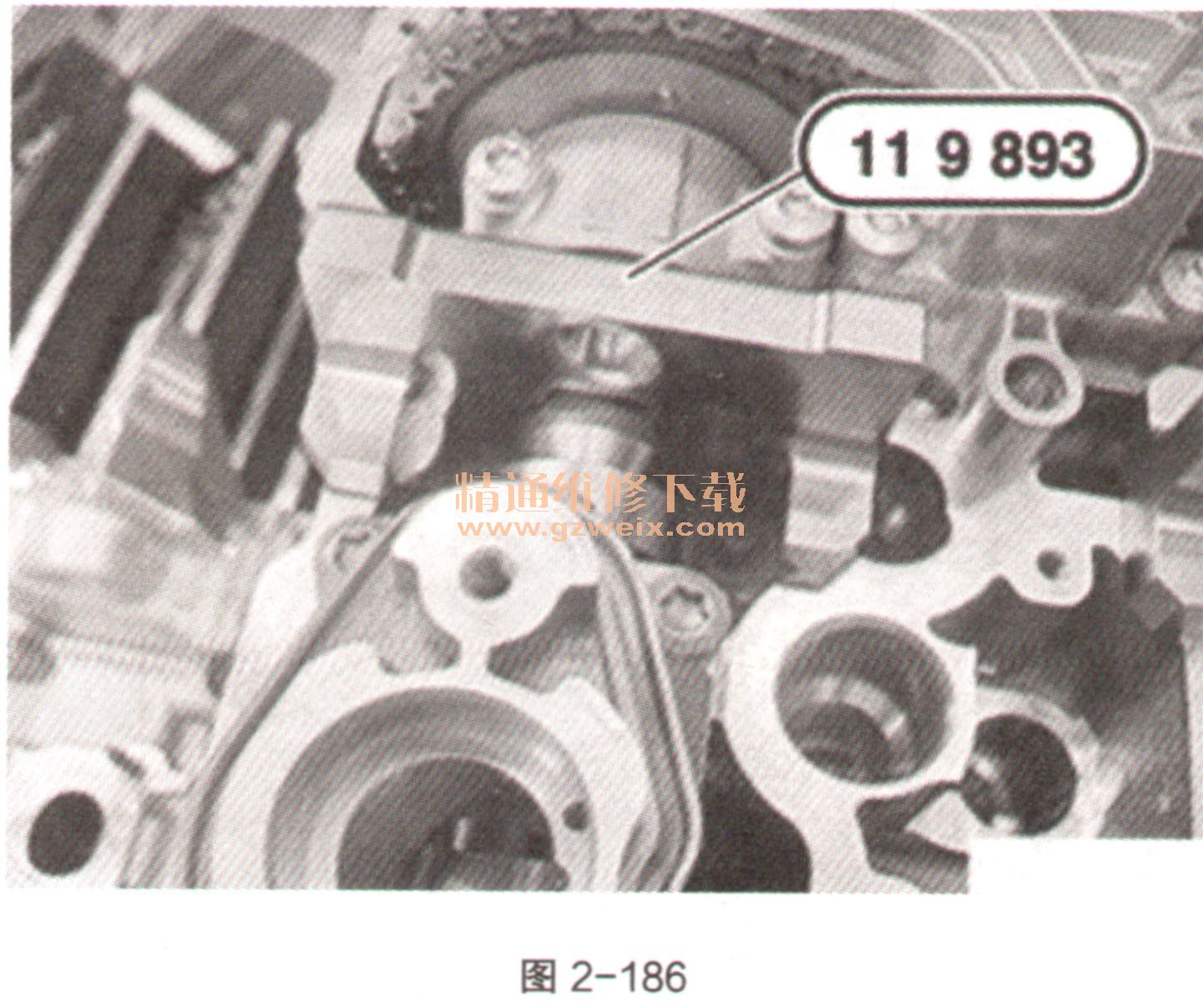

⑦将专用工具119 893安装在打汽凸轮轴上,检查配气相位调整,如图2-186。当专用工具119893无间隙地安装在汽缸盖上时,说明配气相位已正确调整好。
⑧将专用工具119893安装在进气凸轮轴上,检查配气相位调整。当专用工具119893无间隙地安装在汽缸盖上时,说明配气相位已正确调整好,如图2-187。如有必要,调整右侧凸轮轴的配气相位。
⑨拆下所有专用工具。装配好发动机。
