(四)检查左侧凸轮轴的配气相位
(1)需要的专用工具:00 9 250、11 8 570、119 190、119 893和119900。配气相位只能用专用工具119 900检查。如果不使用专用工具119 900检查配气相位,可能导致配气相位的错误解释(汽缸5-8侧)。
(2)需要的准备工作。
①拆下左侧汽缸盖罩。
②拆下集风罩及电动风扇。
③拆下空调器皮带轮。
④拆下左侧链条张紧器。
(3)拆卸方法。
①安装专用工具119900代替链条张紧器,如图2-188。用专用工具009250以0.6 N·m的力矩预紧内六角螺栓。图2-188对应于汽缸1~4。

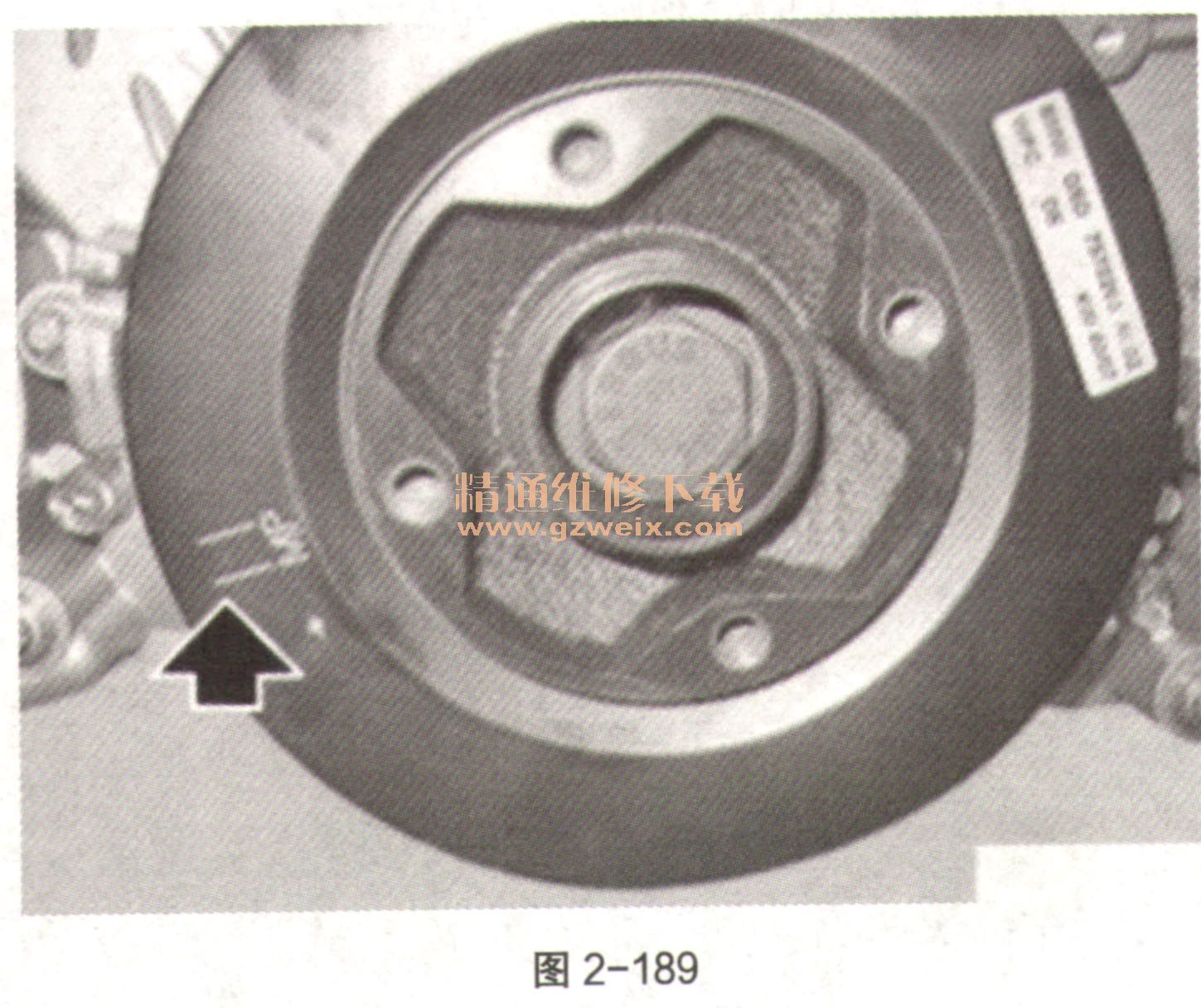

②标记(MP=安装位置)对于专用工具118 570的安装很重要,如图2-189。 MP=第1缸点火上止点位置前150°。

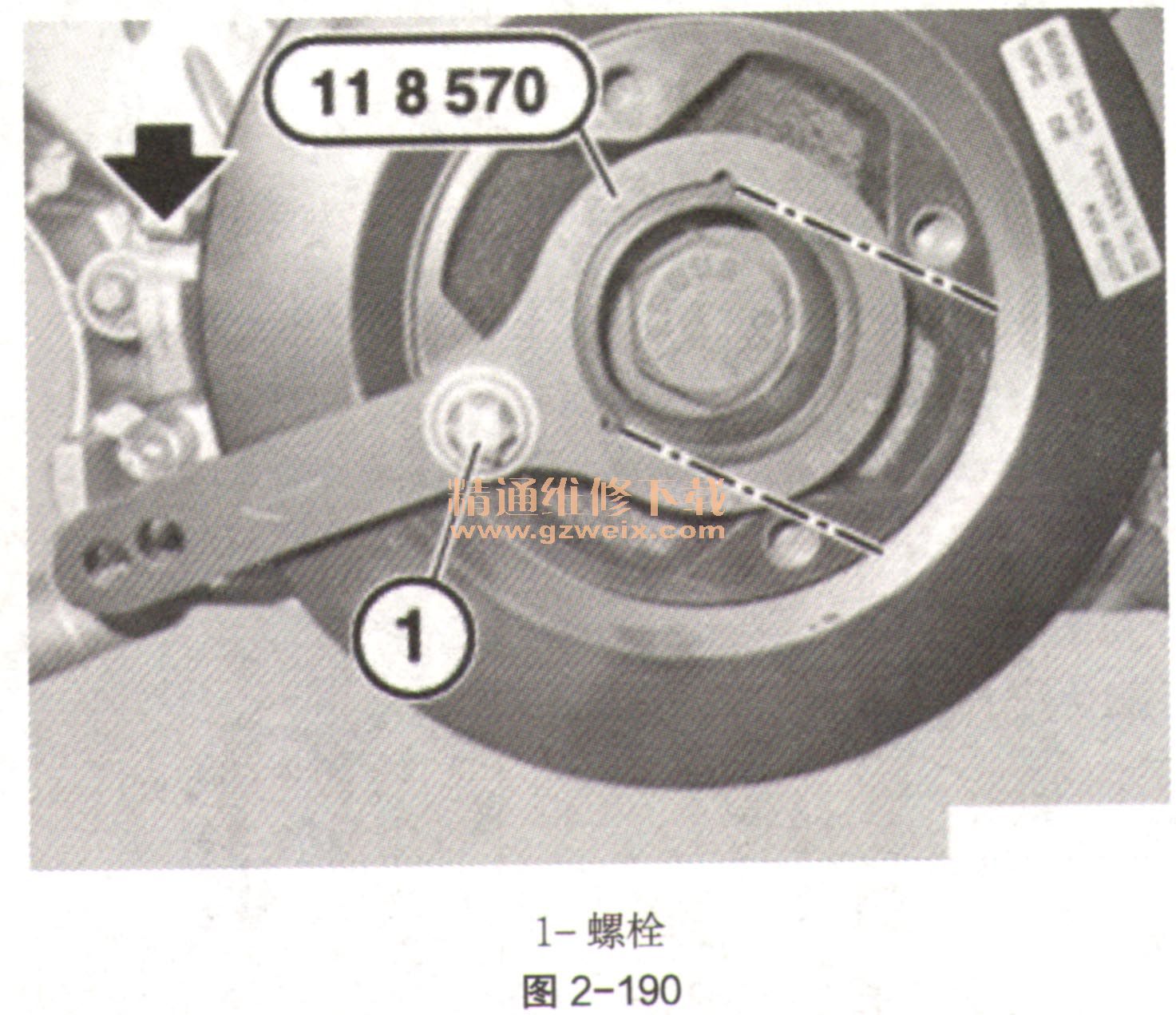

③将专用工具118570通过双平面段定位在减震器上,使其能够用螺栓(如图2-190中1)固定在MP标记处。曲轴箱上的定位凹槽参见箭头。

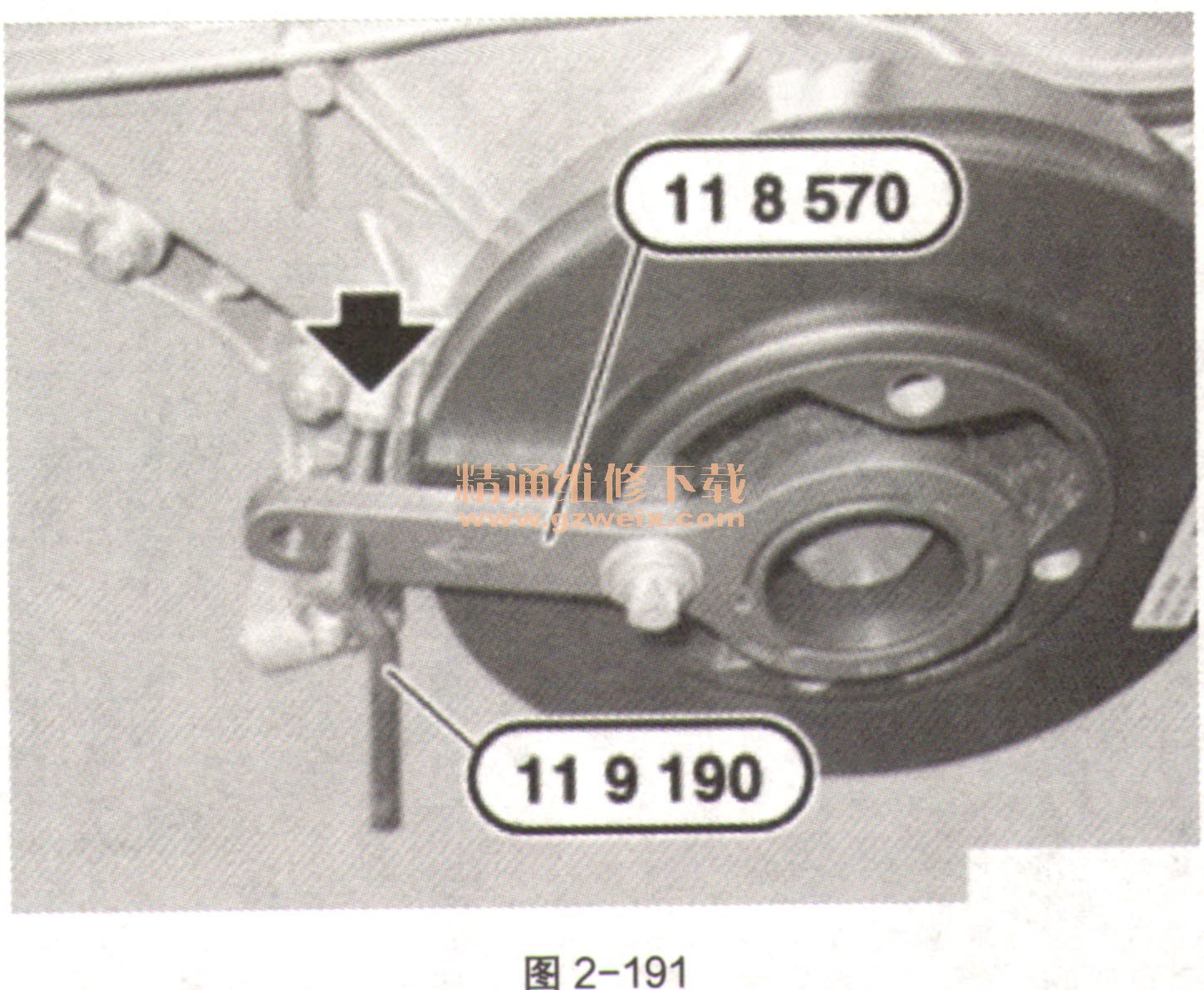

④在中心螺栓处旋转发动机。用专用工具118 570和119190将减震器固定在第1缸点火上止点位置前150°处,如图2-191。

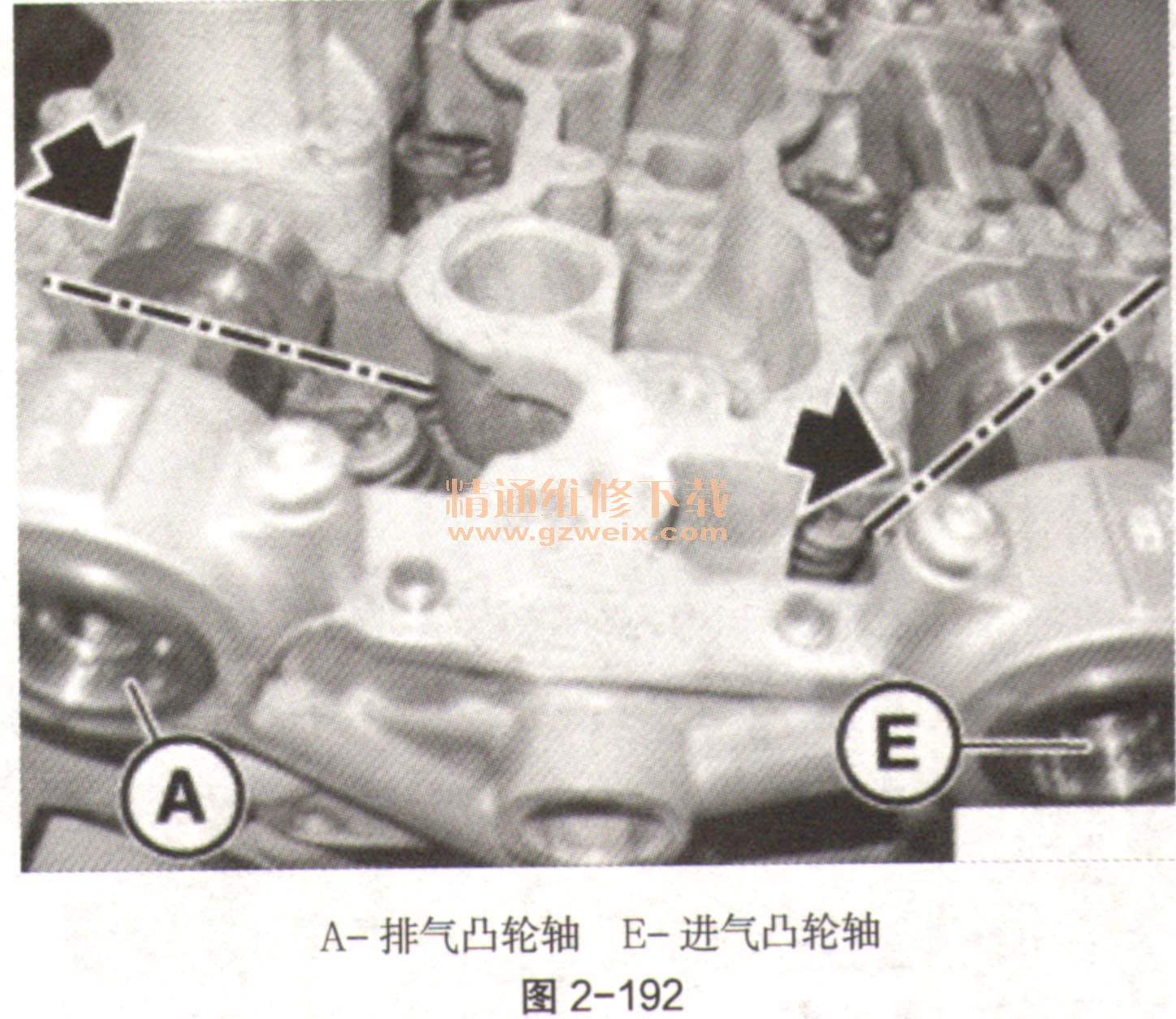

⑤在第1缸点火上止点位置前150°处,第5缸上排气凸轮轴(如图2-192中A)的凸轮倾斜朝左。进气凸轮轴(如图2-192中E)的凸轮倾斜向下。为了清楚起见,插图中不带进气和排气调整装置。关闭发动机时,进气和排气调整装置一般都锁定在起始位置。少数情况下,无法达到起始位置,而凸轮轴仍可在调整装置的调整范围内旋转。为避免配气相位的调整有误,必须检查调整装置的锁止件,如有必要,旋转凸轮轴进行连锁。

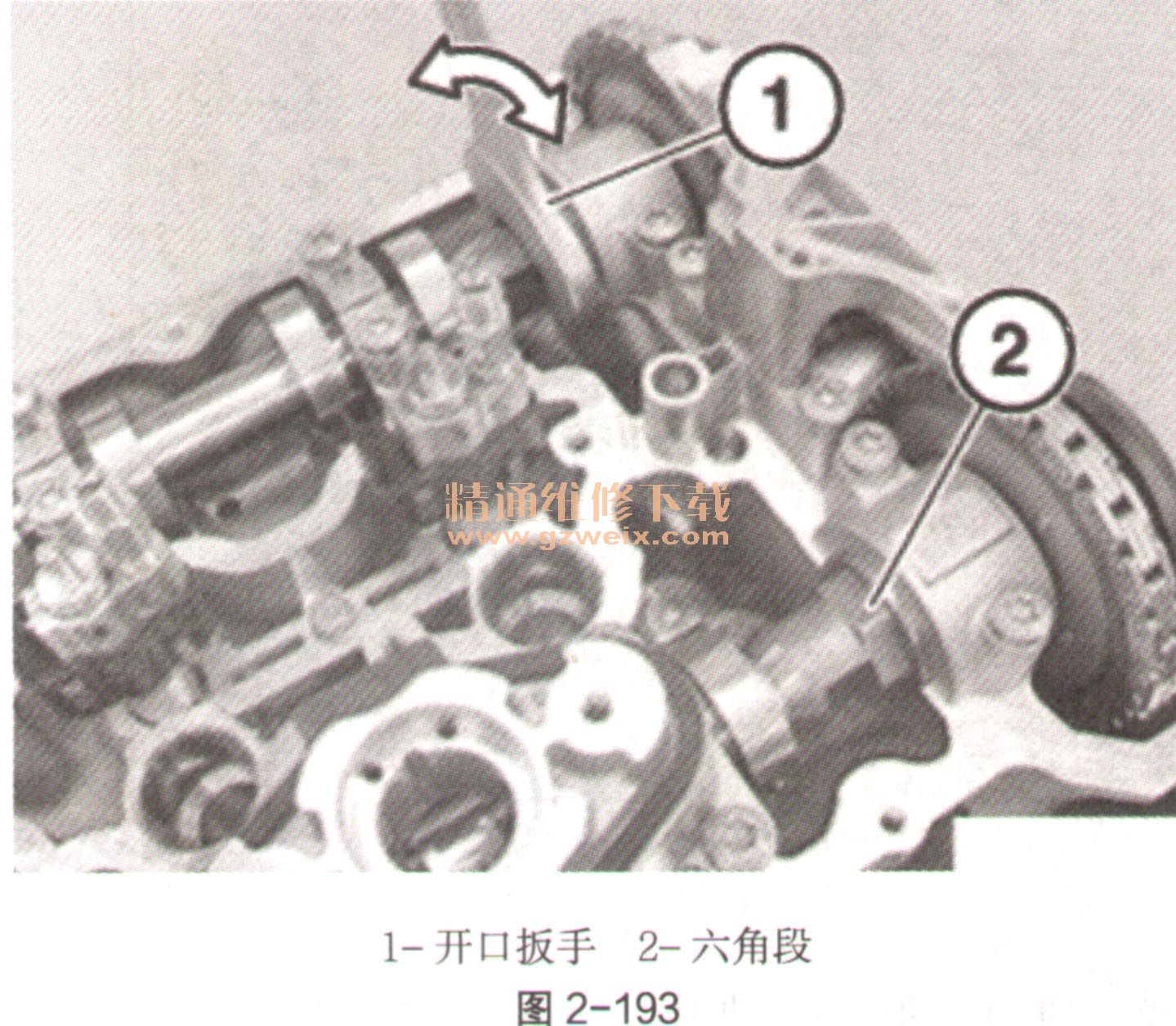

⑥检查进气和排气调整装置在起始位置上的锁定情况,安装在凸轮轴的六角段(如图2-193中24)上,并尝试用一把开口扳手(如图2-193中1)小心地逆旋转方向转动凸轮轴。如果凸轮轴与调整装置动力传递连接,则进气和排气调整装置锁定起始位置。如果凸轮轴的进气或排气调整装置无法如上所述进行连锁,则调整装置肯定损坏,必须更换。

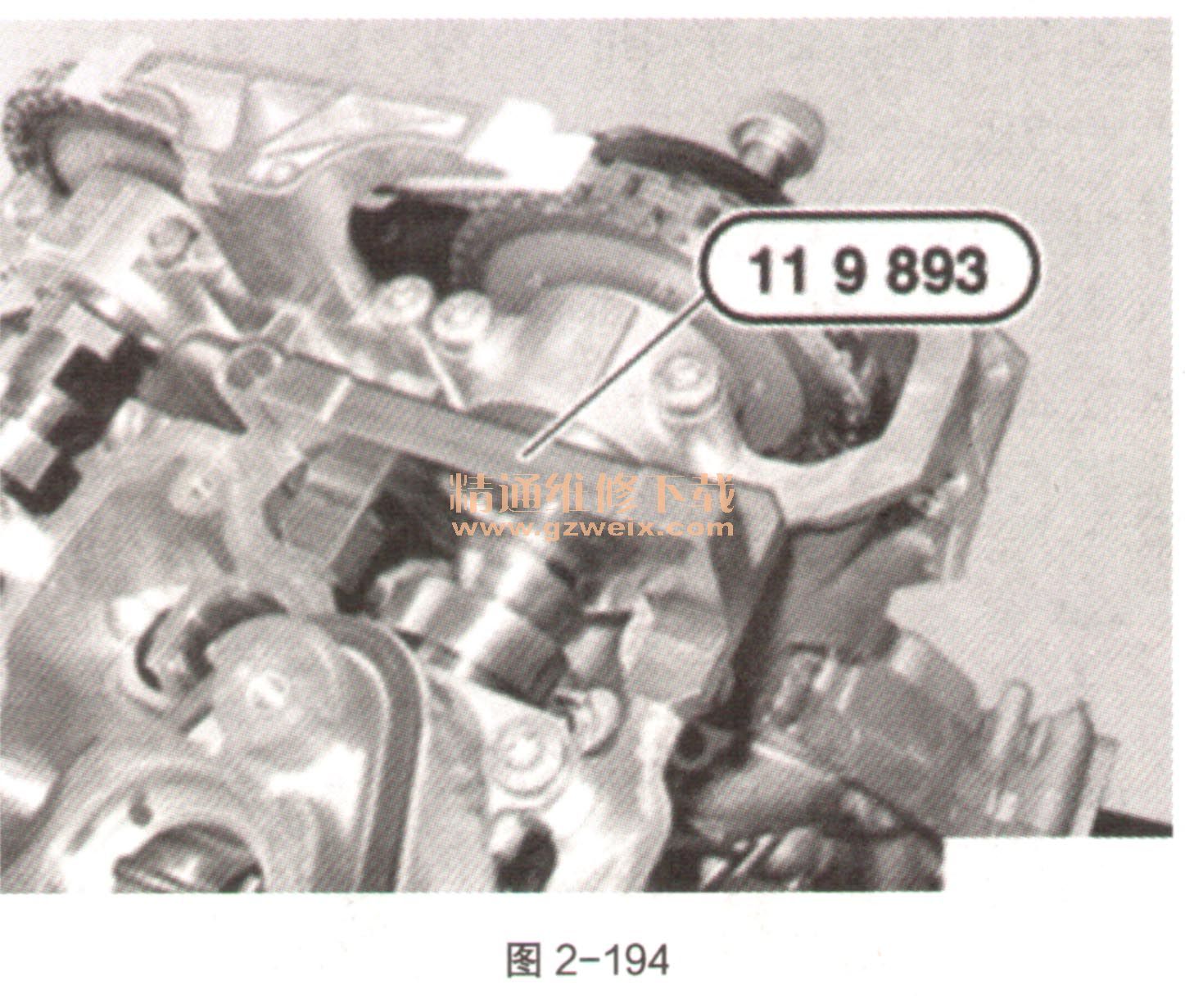

⑦将专用工具119893安装在排气凸轮轴上,检查配气相位调整,如图2-194。提示:当专用工具119893无间隙地安装在汽缸盖上时,说明配气相位已正确调整好。

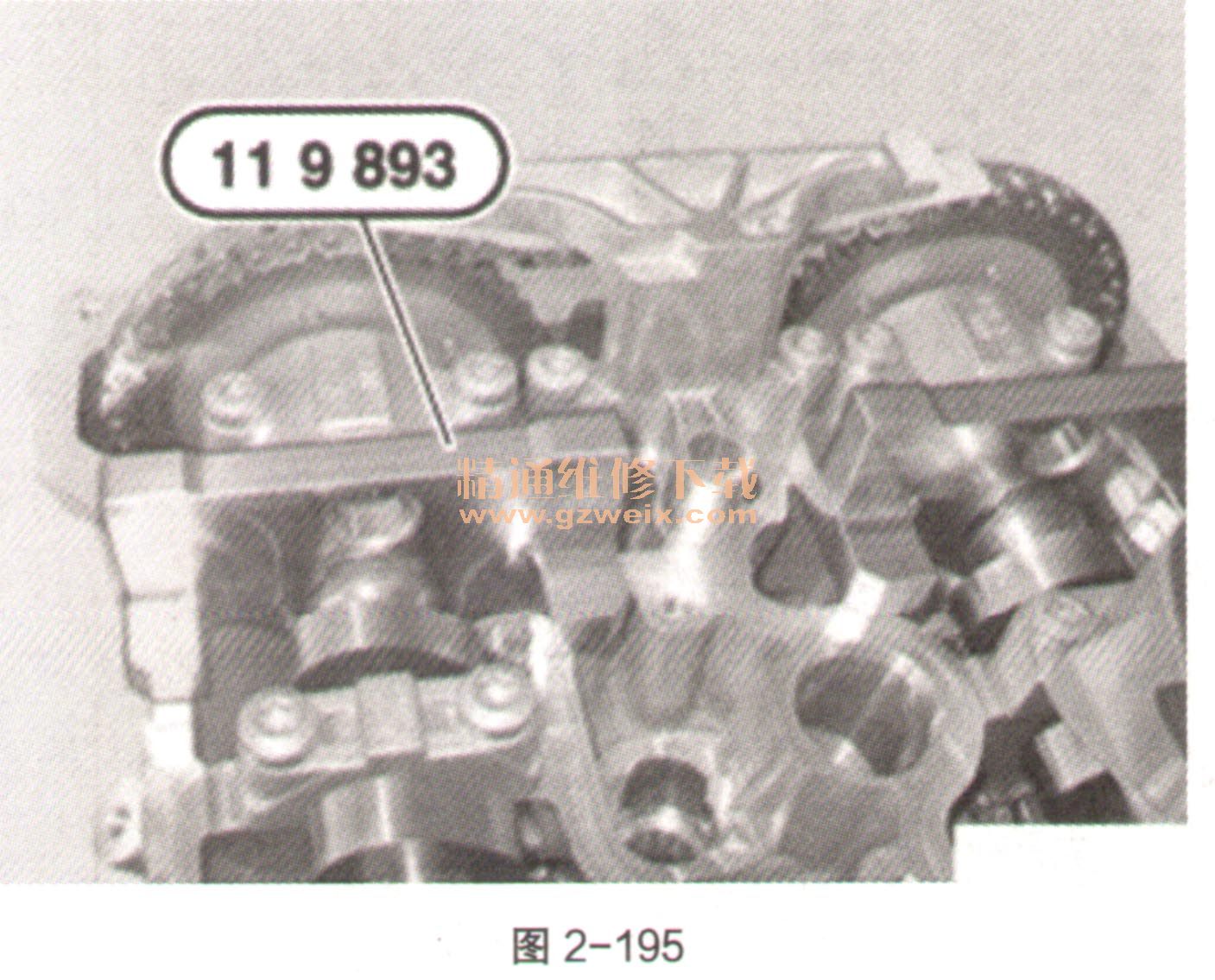

⑧将专用工具119 893安装在进气凸轮轴上,检查配气相位调整,如图2-195。当专用工具119893无间隙地安装在汽缸盖上时,说明配气相位已正确调整好。如有必要,调整左侧凸轮轴的配气相位。
⑨拆下所有专用工具。装配好发动机。
