(五)调整右侧凸轮轴的配气相位
(1)需要的专用工具:00 9 120、118 570、119190、119890、119891、119892、119893和119894。调整装置上的中心螺栓只可用专用工具119890松开。正时机构有损坏危险。如果无法安装专用工具119890,则在松开中心螺栓时必须固定相应凸轮轴的六角段(汽缸1-4侧)。
(2)需要的准备工作。
①拆下右正时齿轮箱盖。
②检查右侧凸轮轴的配气相位。
(3)拆卸方法。
①准备用于固定凸轮轴的专用工具组1198909如图2-196。专用工具119891滚花螺栓。专用工具119892压板。专用工具119893进气和排气凸轮轴的卡规。专用工具119894定位隔块。
②如果无法安装专用工具119890,则在松开中心螺栓时必须固定相应凸轮轴的六角段。松开进气和排气调整装置的中心螺栓(如图2-197中1和2)。松开后更换中心螺栓。

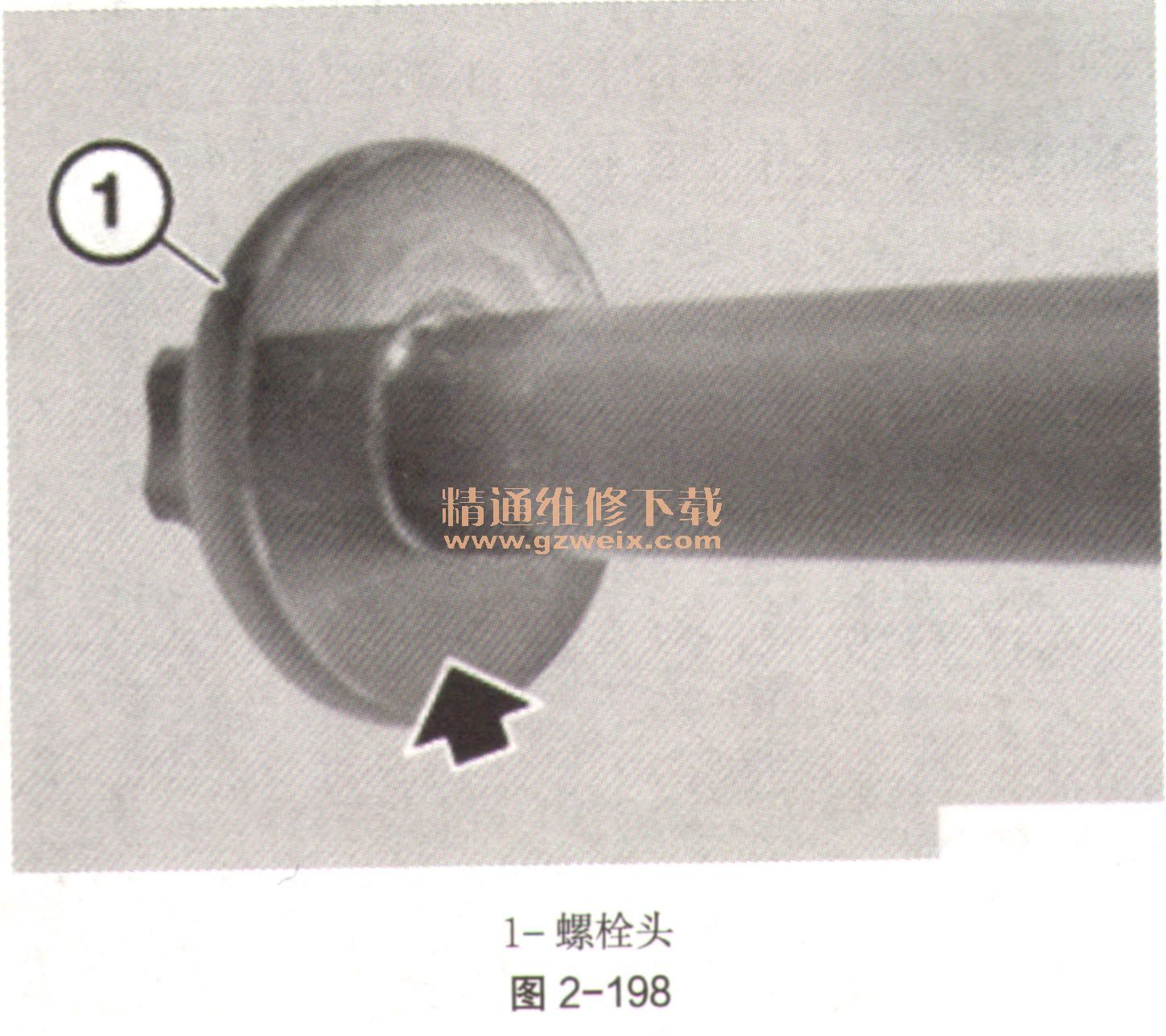

③检查中心螺栓(如图2-198中1)螺栓头是否有油脂(参见箭头)。如果在中心螺栓头上识别不到油脂,则出于安全方面考虑必须更换调整装置。为新的中心螺栓在接触面涂上铜涂料。

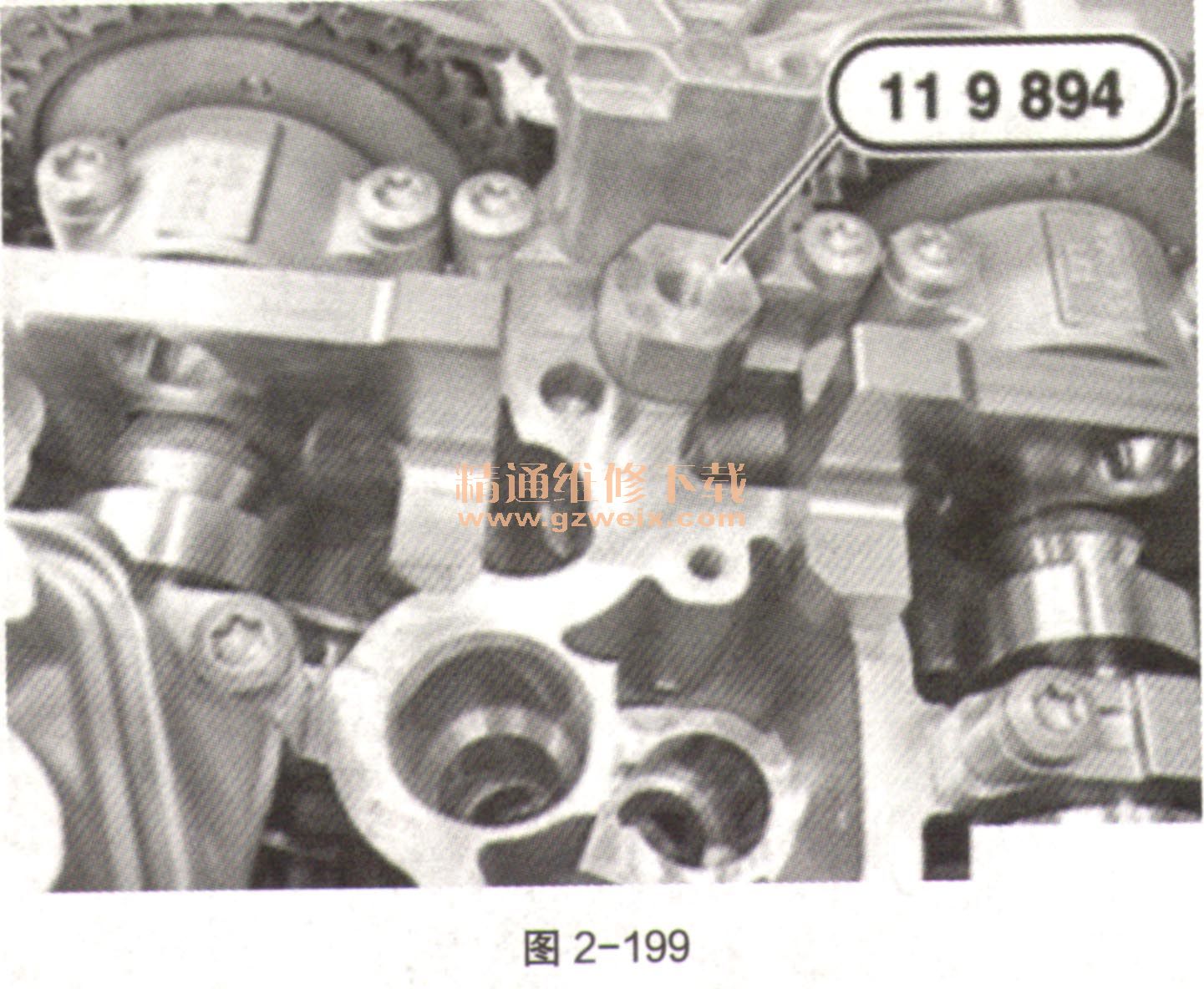

④将专用工具119893安装到进气凸轮轴上和排气凸轮轴上,如图2-199。专用工具119893必须无间隙地安装在汽缸盖上,如有必要,在六角段上调整凸轮轴。将专用工具119 894旋入汽缸盖中。
⑤将专用工具119 892定位到专用工具11,893上,如图2-200。用专用工具119891固定两个专用工具119 893。手动拧紧专用工具119891。
⑥用专用工具009120右边固定进气调整装置的中心螺栓(如图2-201中1)。用专用工具009120右边固定引汽调整装置的中心螺栓(如图2-201中2)。
⑦拆卸专用工具119190和118570,如图2-202。在中心螺栓上沿发动机旋转方向转动发动机2次,直至发动机重新达到汽缸1点火上止点位置150°处。用专用工具119190将减震器固定在汽缸1点火上止点位置150°处。
⑧将专用工具119 893安装在抖汽凸轮轴上,检查配气相位调整,如图2-203。当专用工具119 893无间隙地安装在汽缸盖上时,说明配气相位已正确调整好。

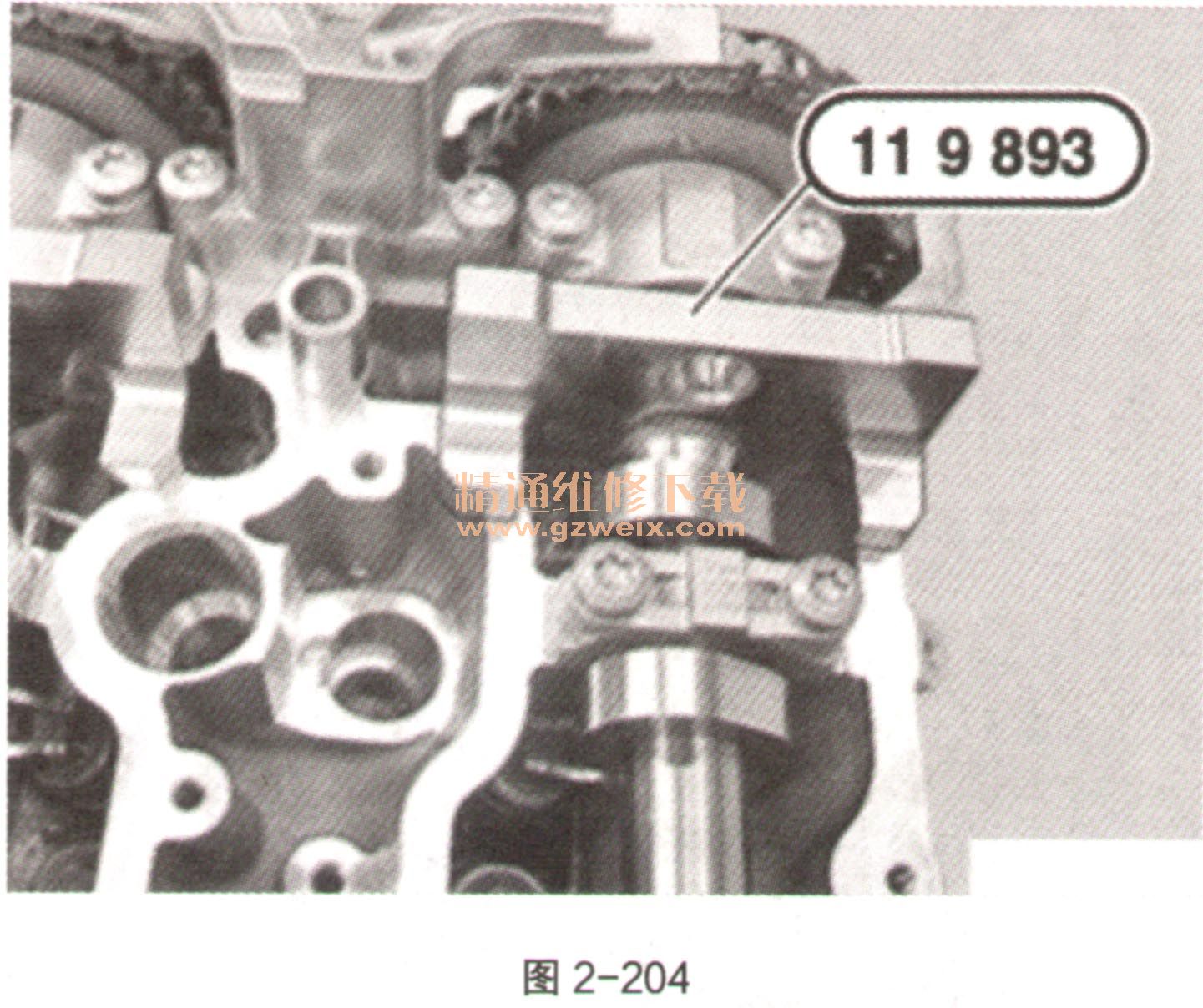

⑨将专用工具119 893安装在进气凸轮轴上,检查配气相位调整,如图2-204。当专用工具119 893无间隙地安装在汽缸盖上时,说明配气相位已正确调整好。
⑩拆下所有专用工具。装配好发动机。
