新手篇—轻松看懂汽车电路图(上)
来源:本站整理  作者:佚名  2013-06-28 18:24:48



    四、一汽大众汽车电路识图示例
    1.电路导线颜色代码
一汽大众汽车导线颜色表示方法与上海大众基本相同。

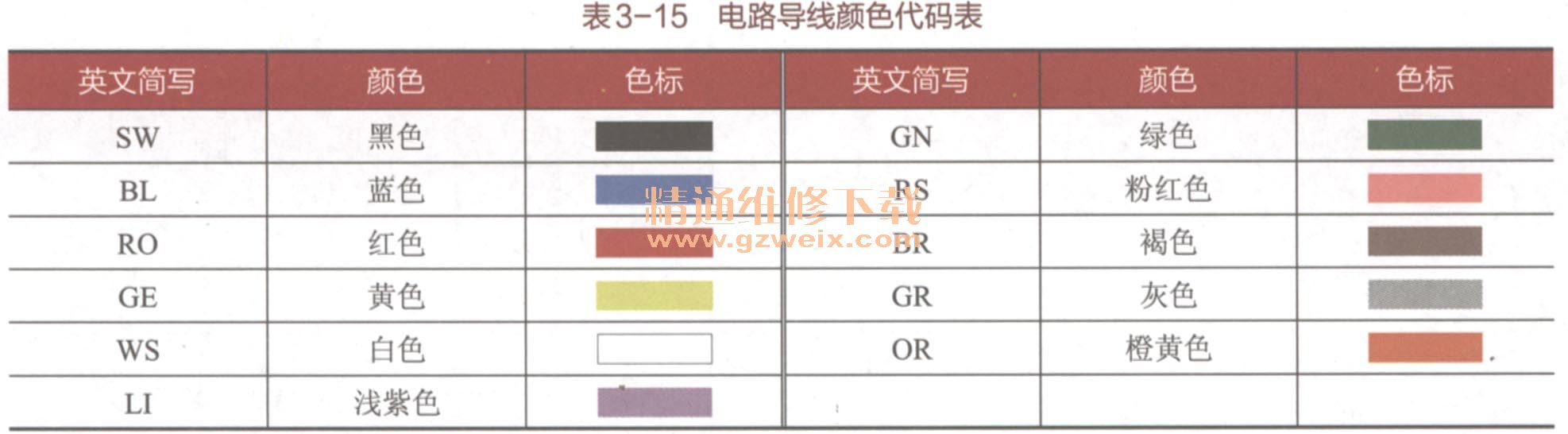

电路导线颜色代码如表3-15所示。
电路导线颜色代码表


    2.电路图符号及含义

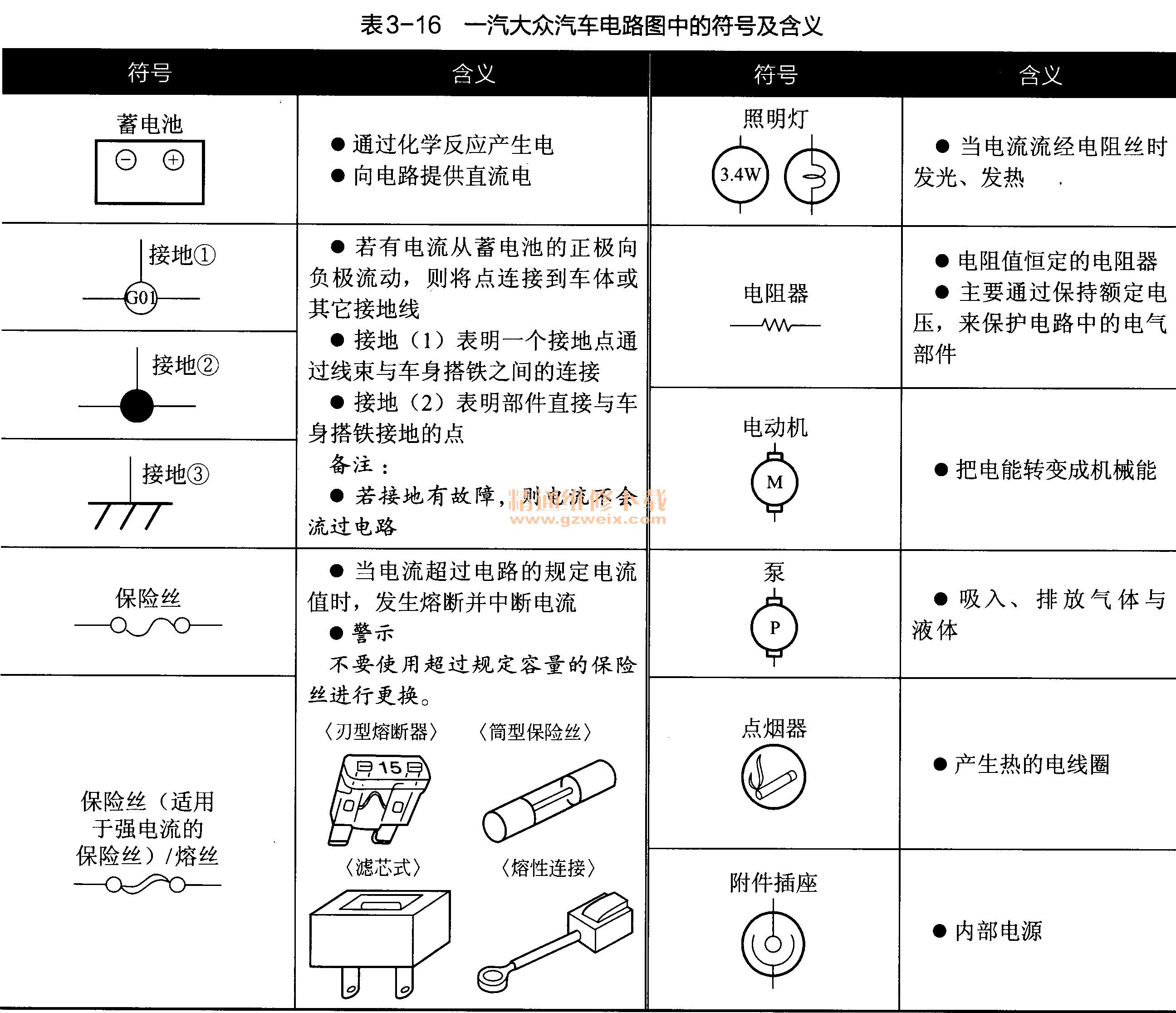

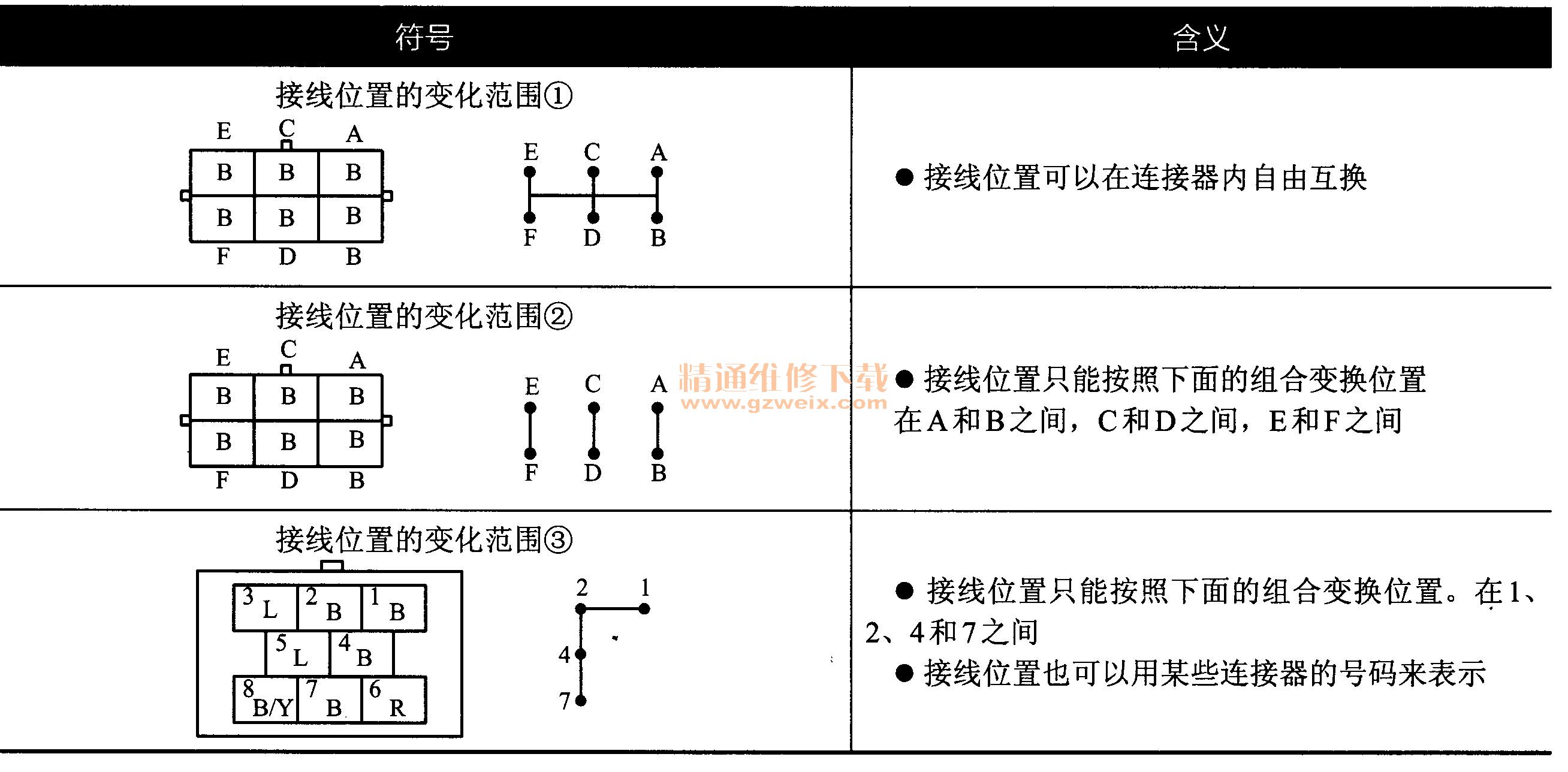

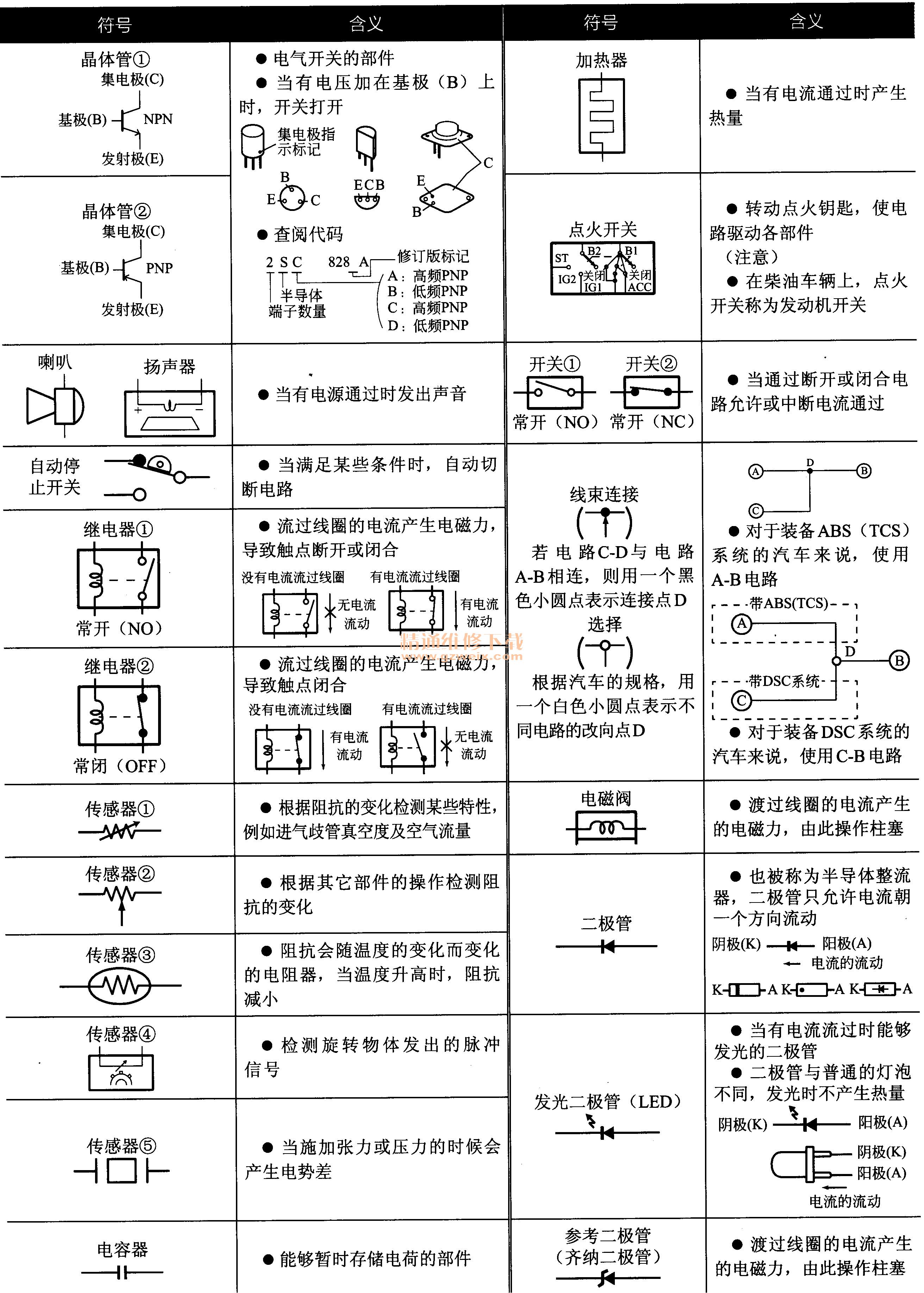

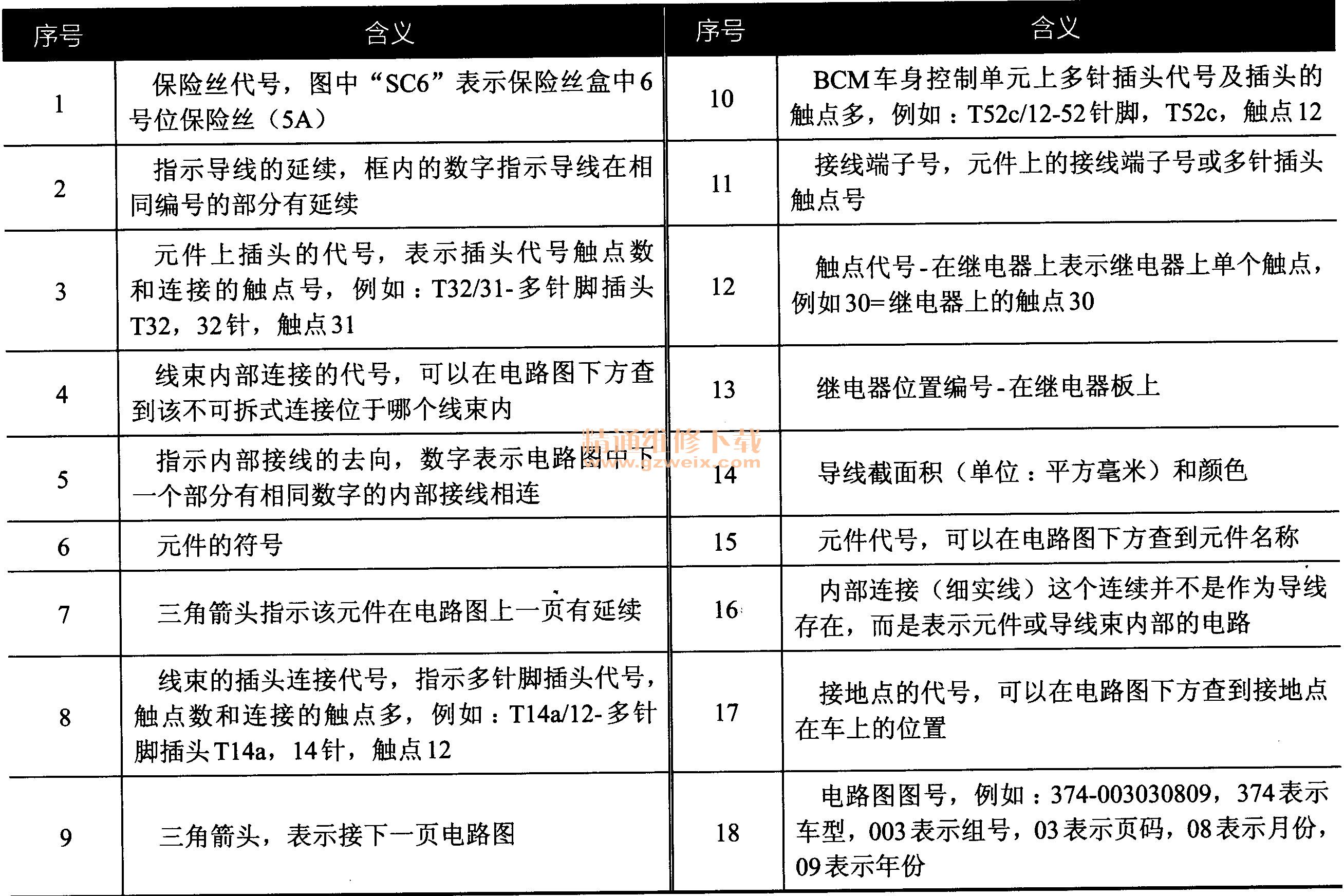

电路图符号及含义如表3-16所示。
一汽大众汽车电路图中的符号及含义

    3.电路识图示例
    对于一汽大众而言,其工作电路配线与上海大众基本相同,就某一条线路而言,从头至尾不超过所在篇幅纵向的3/4,相同系统的电路归纳在一起,其中大众汽车电路最突出的一点为所有线路的搭铁集在电路图最下面的一条表示搭铁的横线上。

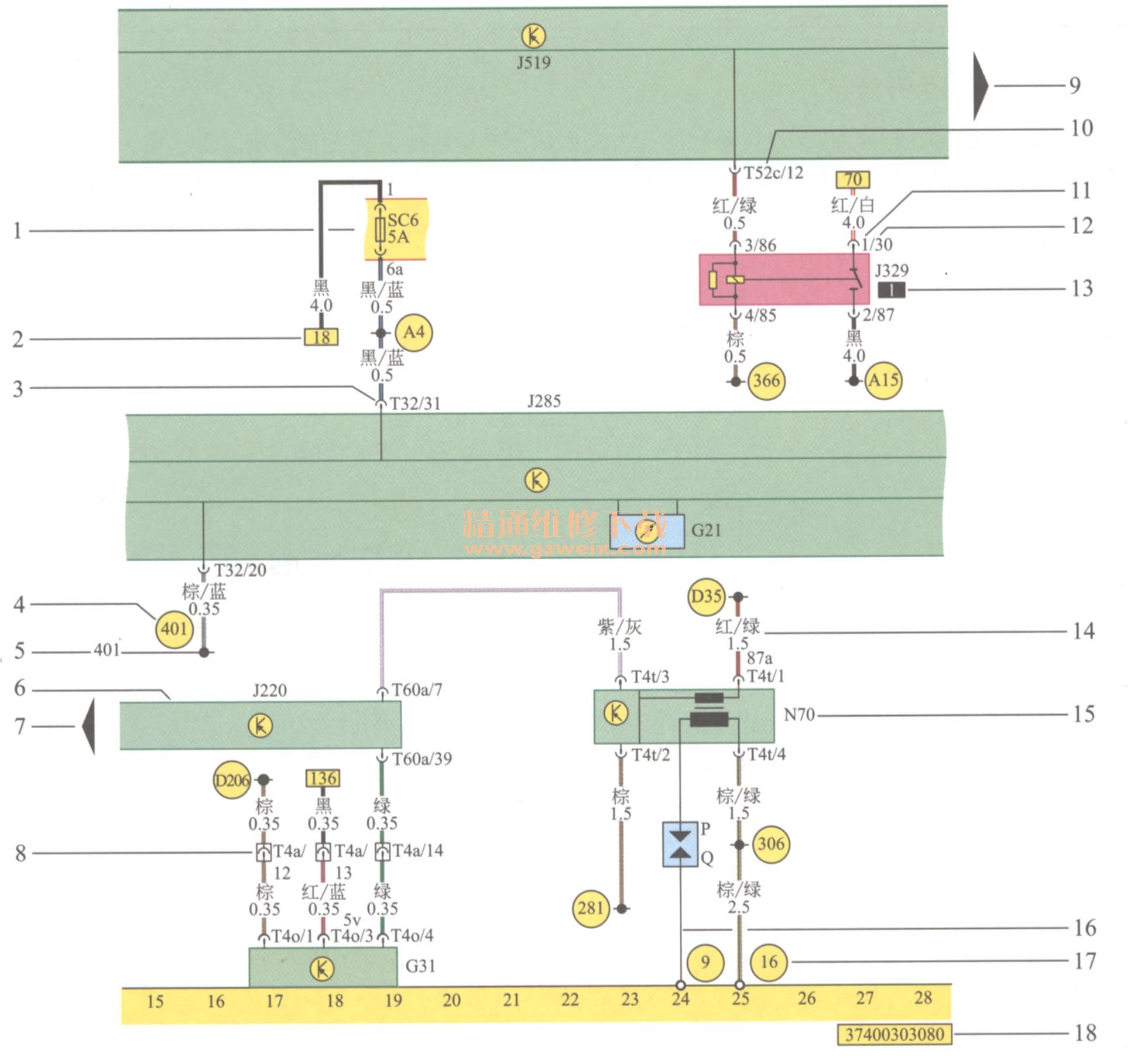

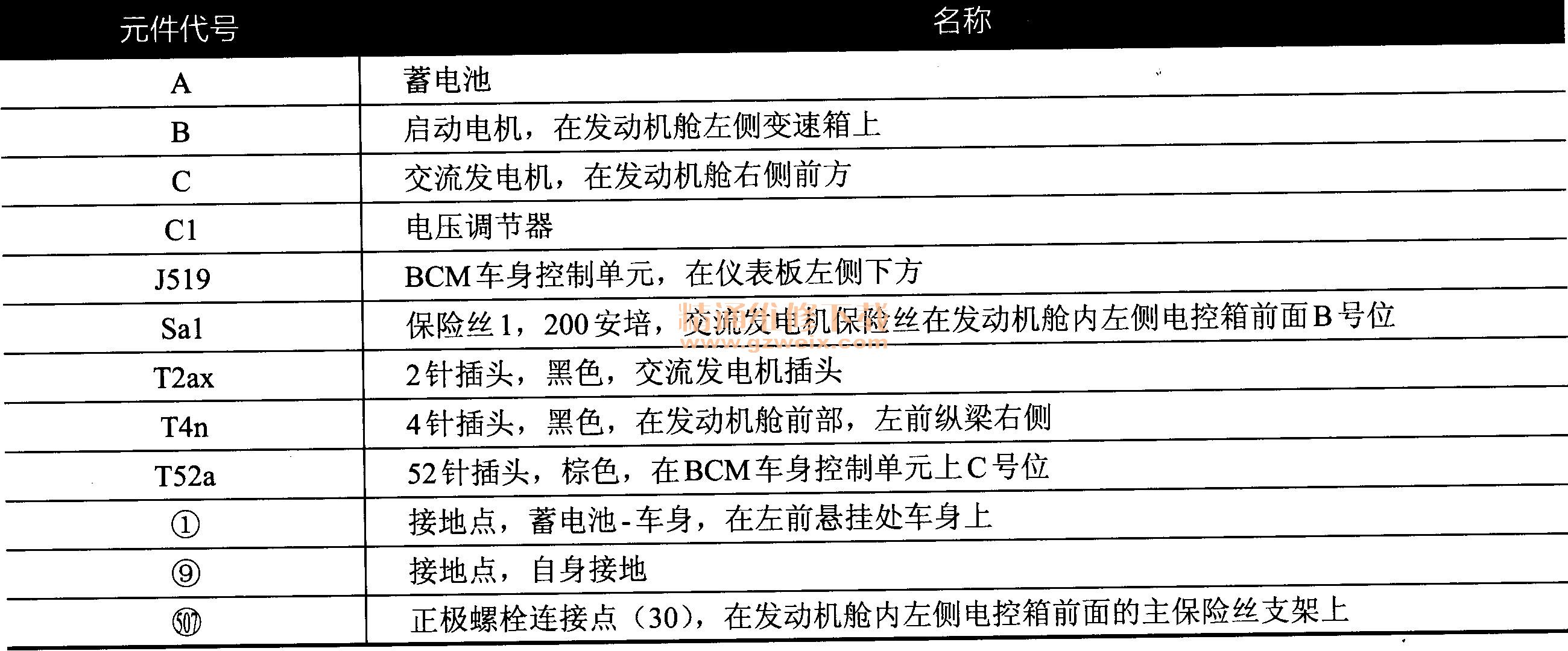

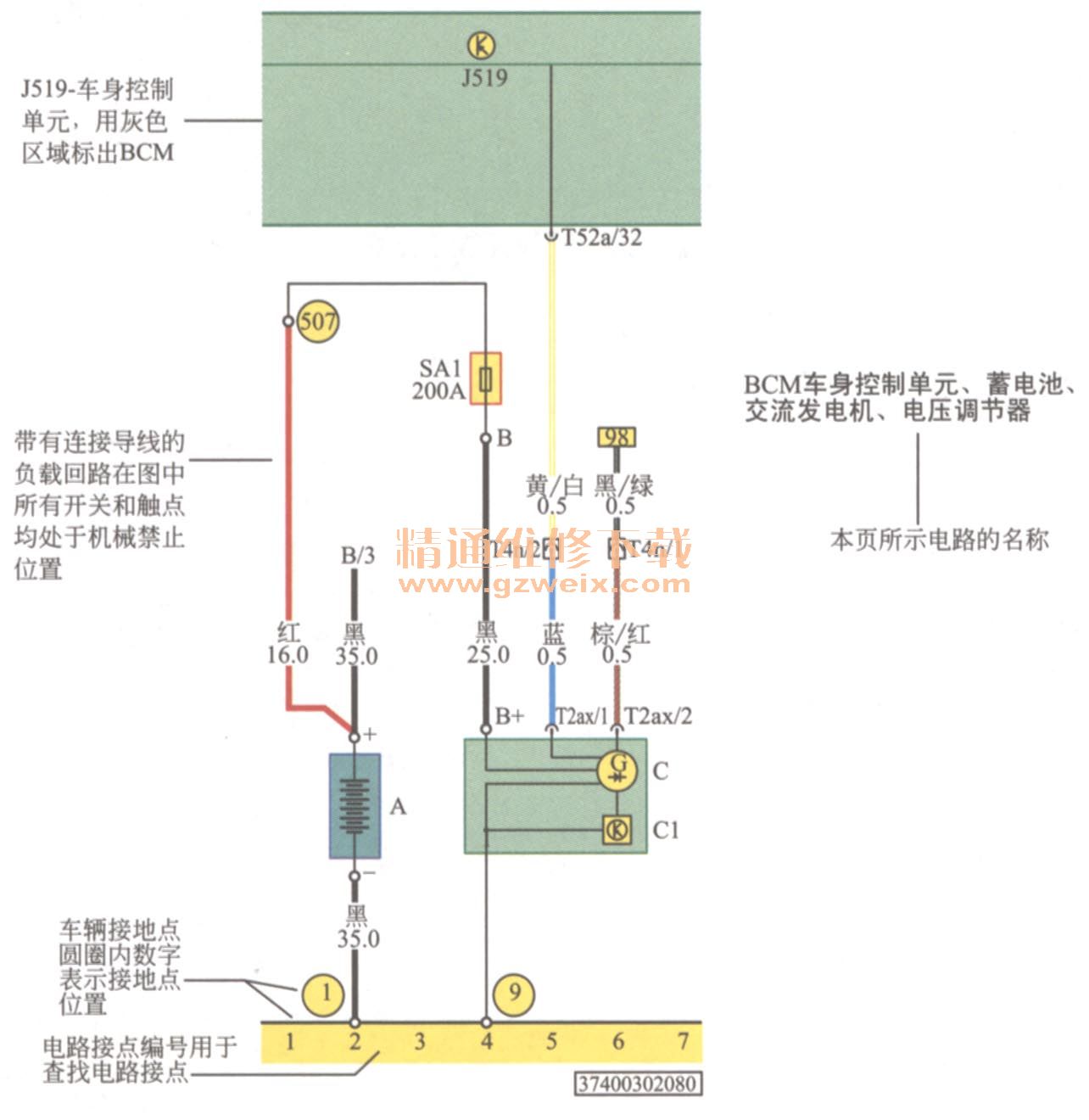

电路识图示例如图3-8、图3-9所示。

一汽大众汽车电路识图示例(1)


一汽大众汽车电路识图示例(2)


    4.缩略语及其含义

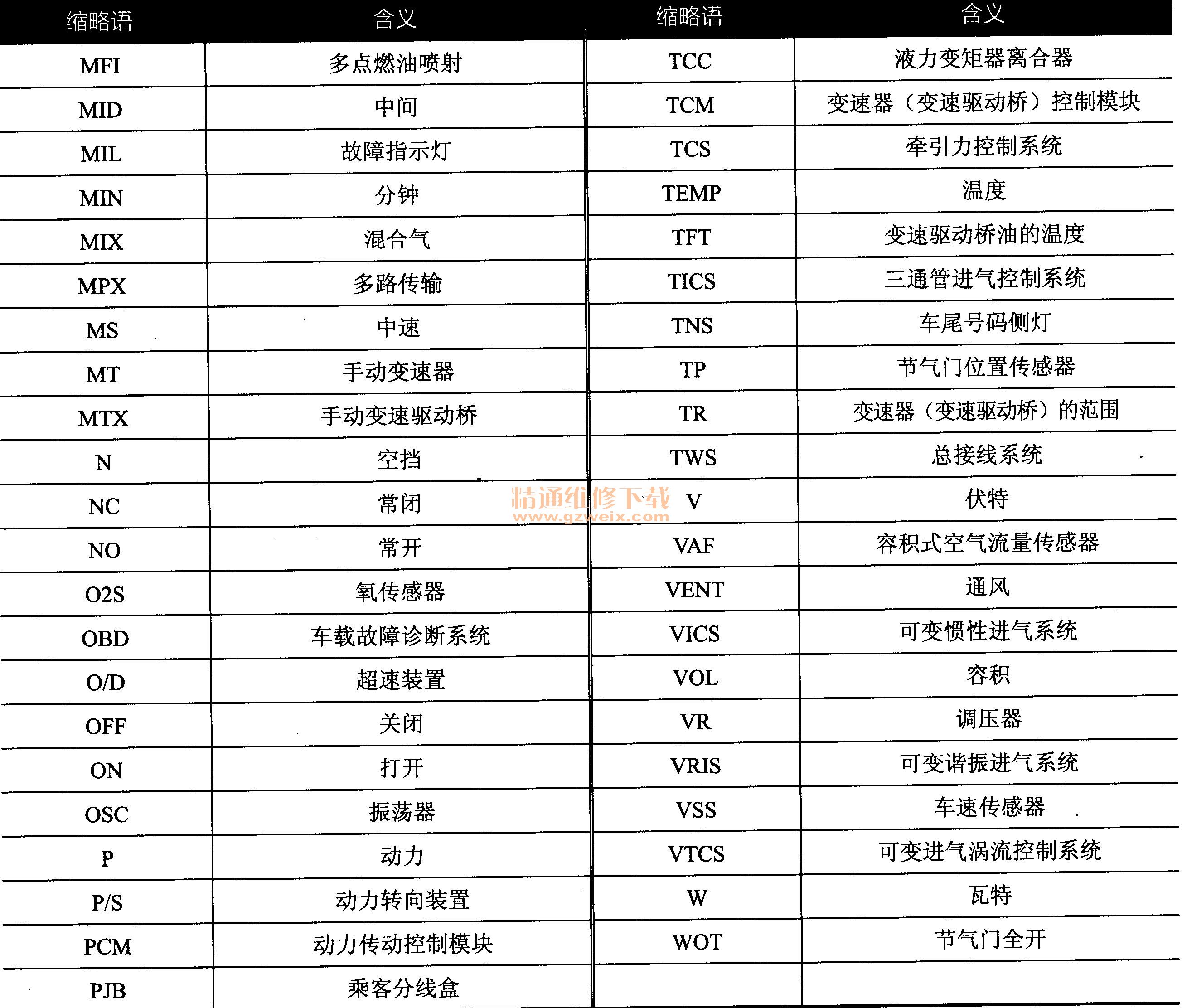

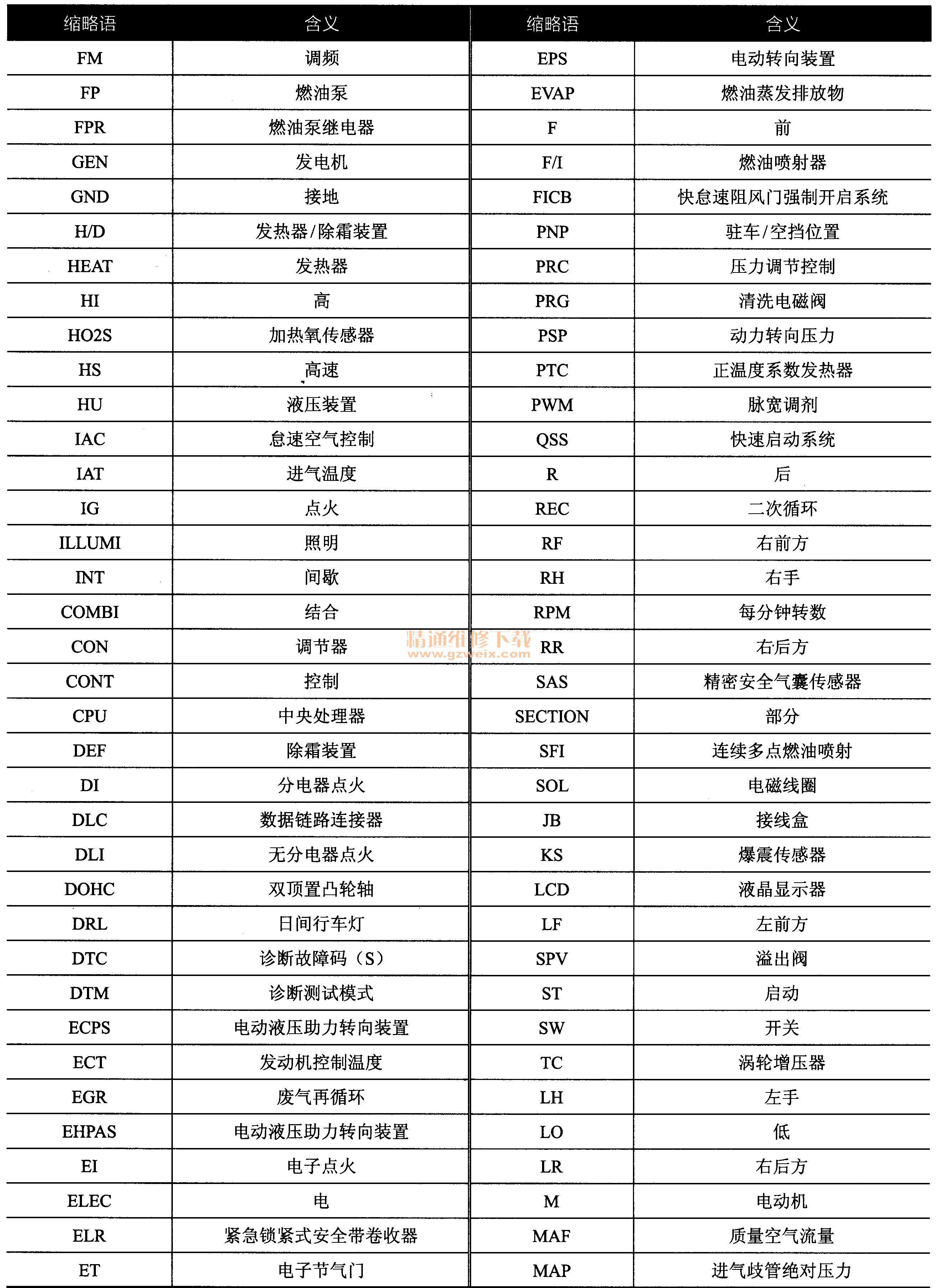

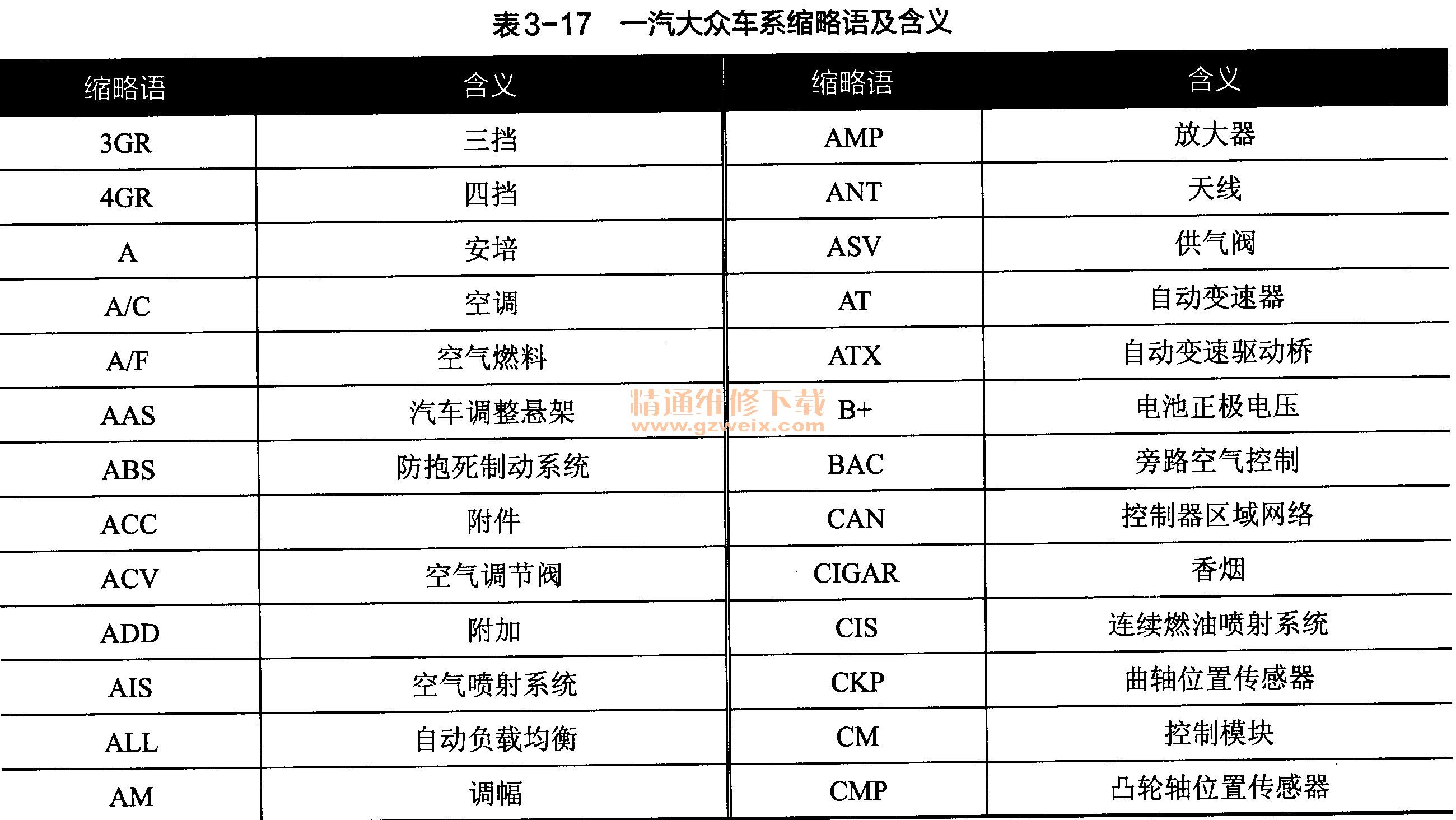

一汽大众车系缩略语及含义如表3-17所示。
一汽大众车系缩略语及含义
