第二篇 汽车电路图的分类与识读方法

    第一节 汽车电路图的分类
    由于电路是由导线连接而成的，又可以把电路称为线路。汽车电路图就是用来表达汽车电路的特殊图形。

    汽车电路图可以用来表达整车电路，也可以用来表达局部电路。局部电路又叫单元电路或部分电路。汽车电路图通常可以分为电源电路、启动电路、点火电路、燃油喷射电路、照明信号电路、仪表电路、自动变速器电路等局部电路。整车电路就是汽车用电设备总电路，通常将汽车上各种电器设备按照它们各处的工作特点和相互联系，通过各种开关、配电装置用导线把它们合理地连接起来而构成的整体电路。汽车电路图不仅可以用来表达汽车电路，还可以表示各用电设备、线束等在车上的具体位置。

    世界上各汽车制造厂家在电路图的绘制上没有统一的规定，风格各异，但根据汽车电路图的特点可以把汽车电路图分为汽车电器布线图、电路原理图、线束图和电器设备定位图。

    一、汽车电器布线图
    汽车电器布线图也叫汽车电器线路图，如图2-1所示，是传统的汽车电路表达方法。汽车电器布线图就是根据汽车各电器设备的外形和实际安装位置，用相应的图形符号和合理的导线布置将电路中的电源、开关、用电器等用导线一一连接起来所构成的电路图。汽车电器布线图的优点是能真实地反应电器设备的外形、安装位置和线路的路径，可以根据布线图很方便地找到导线中间的分支、接点，便于汽车制造厂制作线束，因此现在仍被不少汽车制造厂家采用。



    汽车电器布线图也有自身的缺点，布线图中线路密集、纵横交错，不能清晰简洁地反映出电器系统的工作原理，给读图、查找和分析故障带来很大不便，需要较长时间才能读懂。随着汽车上电器设备的增多，也不可能把所有电器设备画到一张图上，因此这样的图会越来越少。

    二、汽车电路原理图

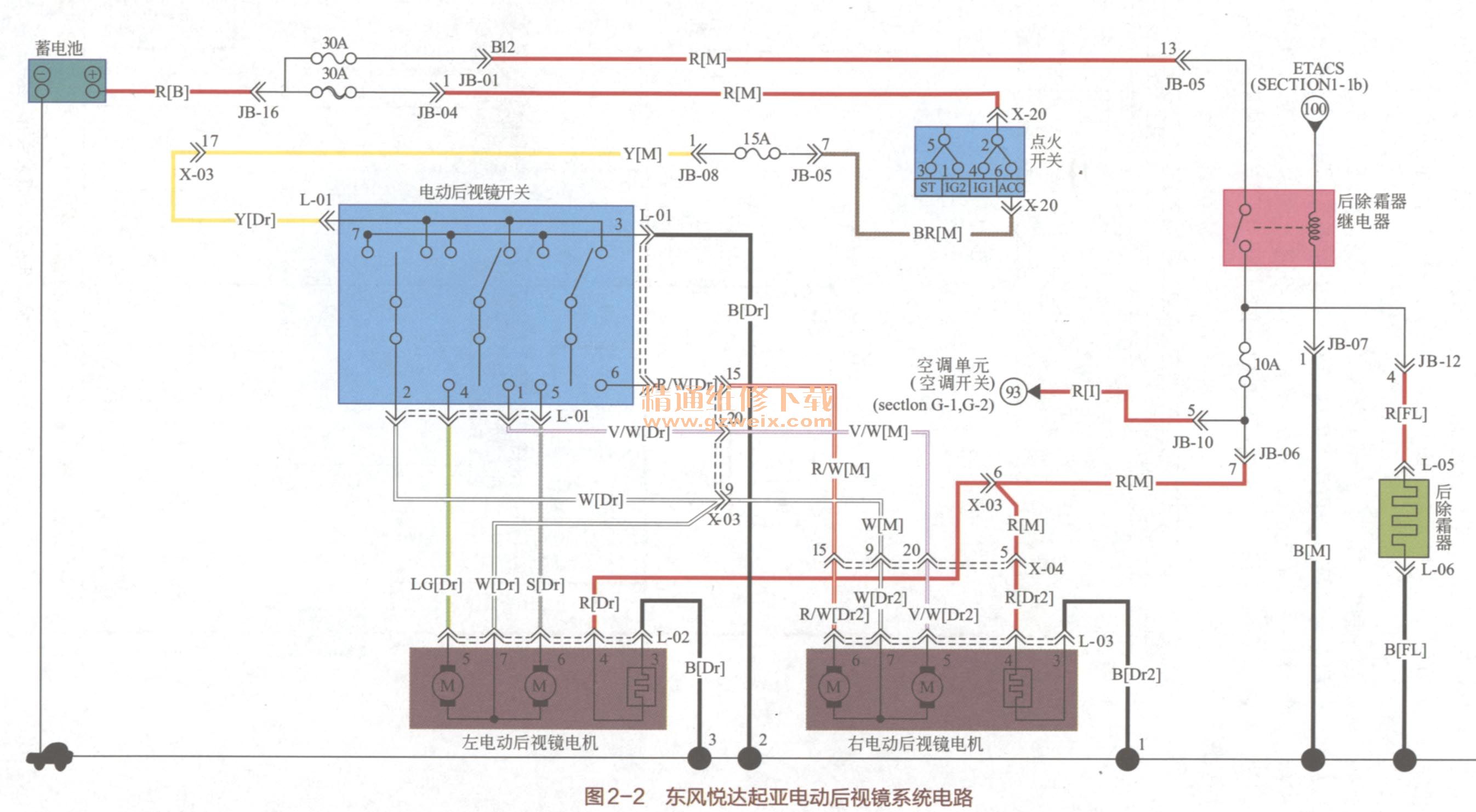

汽车电路原理图是用规定的图形符号，根据汽车各系统的工作原理和电器设备的连接关系绘制而成的。汽车电路原理图是现在最常见的汽车电路图，既可以是全车电路图，也可以是单元电路图。如图2-2所示。



    汽车电路原理图在绘制的时候不讲究电器设备的开关、安装位和线路走向，用简明的符号代替电器设备，根据绘图的需要布置汽车电器设备的位置和线路走向，使得电路图简洁清晰，电路简单明了，电器设备间的连接控制关系十分清楚，对于读图者了解汽车电器设备的工作原理和分析排除电器系统的故障十分方便。汽车电器原理图多由汽车制造厂家提供，虽然在绘制风格和表达内容上没有统一规定，风格各异，但也存在着很多相似处。①导线都标注有颜色代码和规格，在有的车型上还标有线路代码，例如上海通用车系。②汽车电器设备符号旁边都标有设备名称和代码。③过载保护装置都标有规格、代码和安装位置。④电路图中的开关、继电器等控制器都处于断开状态，用电器都处于停止工作状态。⑤电路图中的电源线常画在图的上方，例如一汽大众车系，如图2-3所示。也有的画在图的左边，例如一汽丰田车系。在阅读汽车电路图的时候，可以充分利用不同车系电路图中的相似处来提高读图效率。



    三、汽车线束图
    所谓汽车线束就是汽车上走向相同的各类导线包扎在一起，构成像电缆一样的一束线。线束图就是根据线束在汽车上的布置走向，用来反映线束导线汇合、分支而绘制的电路图，如图2-4所示。根据线束在汽车上的位置不同可以把线束图分为底盘线束图、车身线束图和辅助线束图。辅助线束多用于辅助电器和车身线束、底盘线束间的连接，例如车顶线束、电动车窗线束、ABS线束等。

    线束图能反映已制成线束的外形、组成线束各导线的规格、长度、颜色，各分支导线端口连接器的型号、规格以及所连接的用电器设备名称等，主要用于线束的制作和在制造汽车时连接电器设备。
