新手篇—轻松看懂汽车电路图(上)
来源:本站整理  作者:佚名  2013-06-28 18:24:48



   九、神龙富康汽车电路识图示例
    1.电路导线颜色代码
神龙富康汽车导线颜色有黑色、玫瑰红、翠绿、紫罗蓝、栗色、橙色等,分别用此英文的缩写来表示,在电路中一般上边划一横线标在导线的左侧。

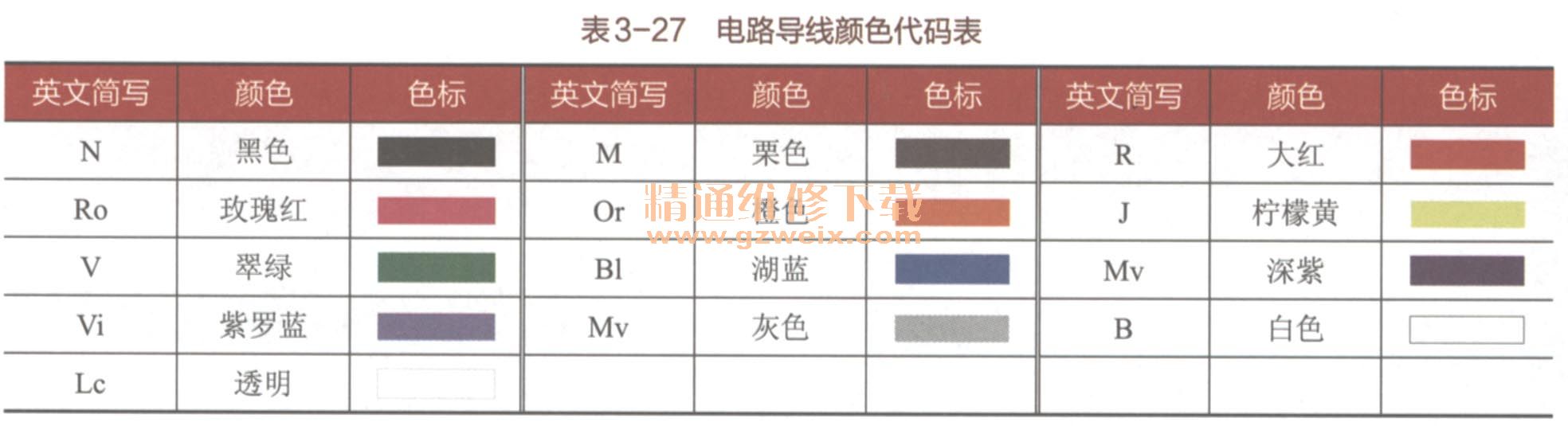

电路导线颜色代码如表3-27所示。
电路导线颜色代码表


    2.电路图符号及含义

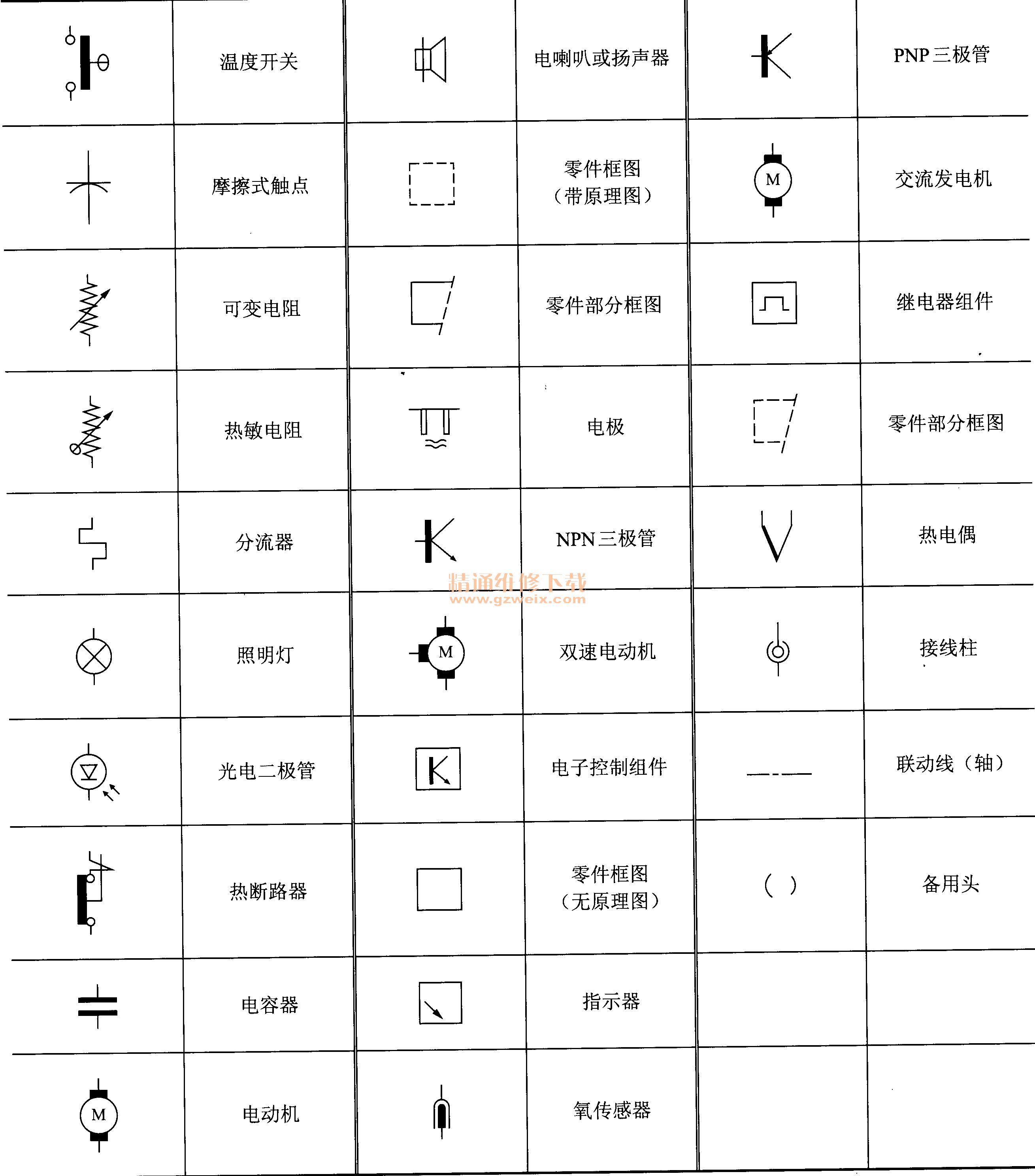

电路图符号及含义如表3-28所示。
电路图符号及含义



    3.电路识图示例

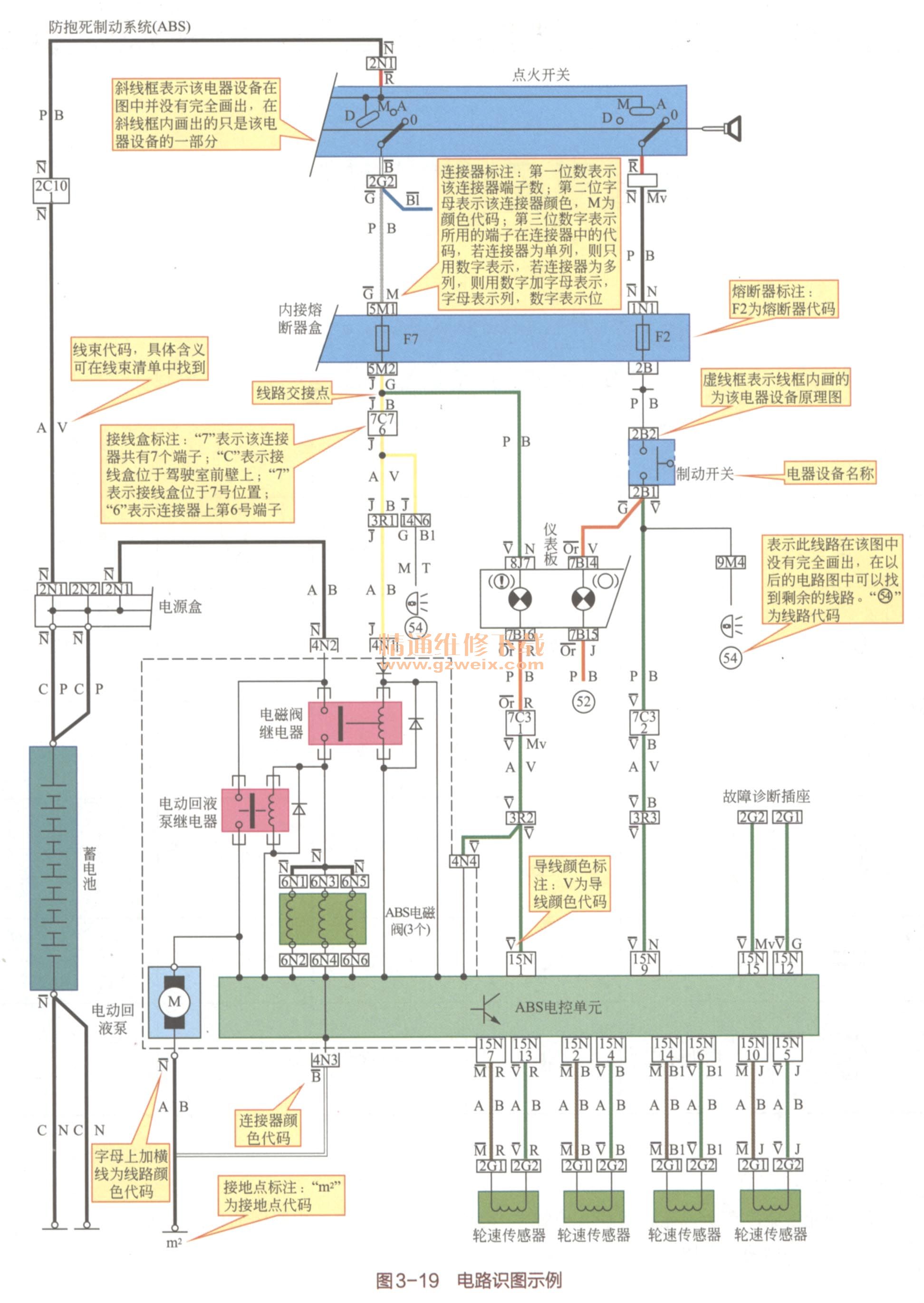

现以神龙富康汽车防抱死制动系统(ABS )为例,说明富康汽车电路图的识读方法。
电路识图示例如图3-19所示。
电路识图示例

    十、东风悦达起亚汽车电路识图示例
    1.电路导线颜色代码

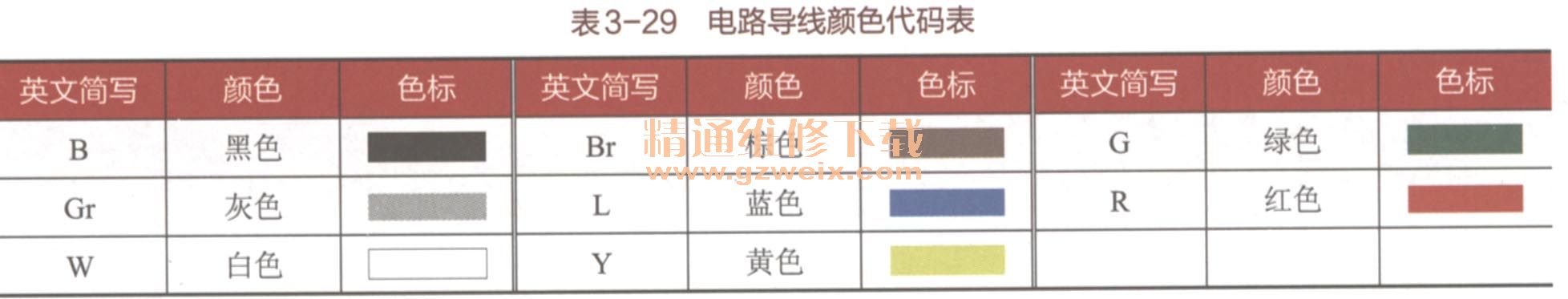

电路导线颜色代码如表3-29所示。
电路导线颜色代码表


    2.电路图符号及含义

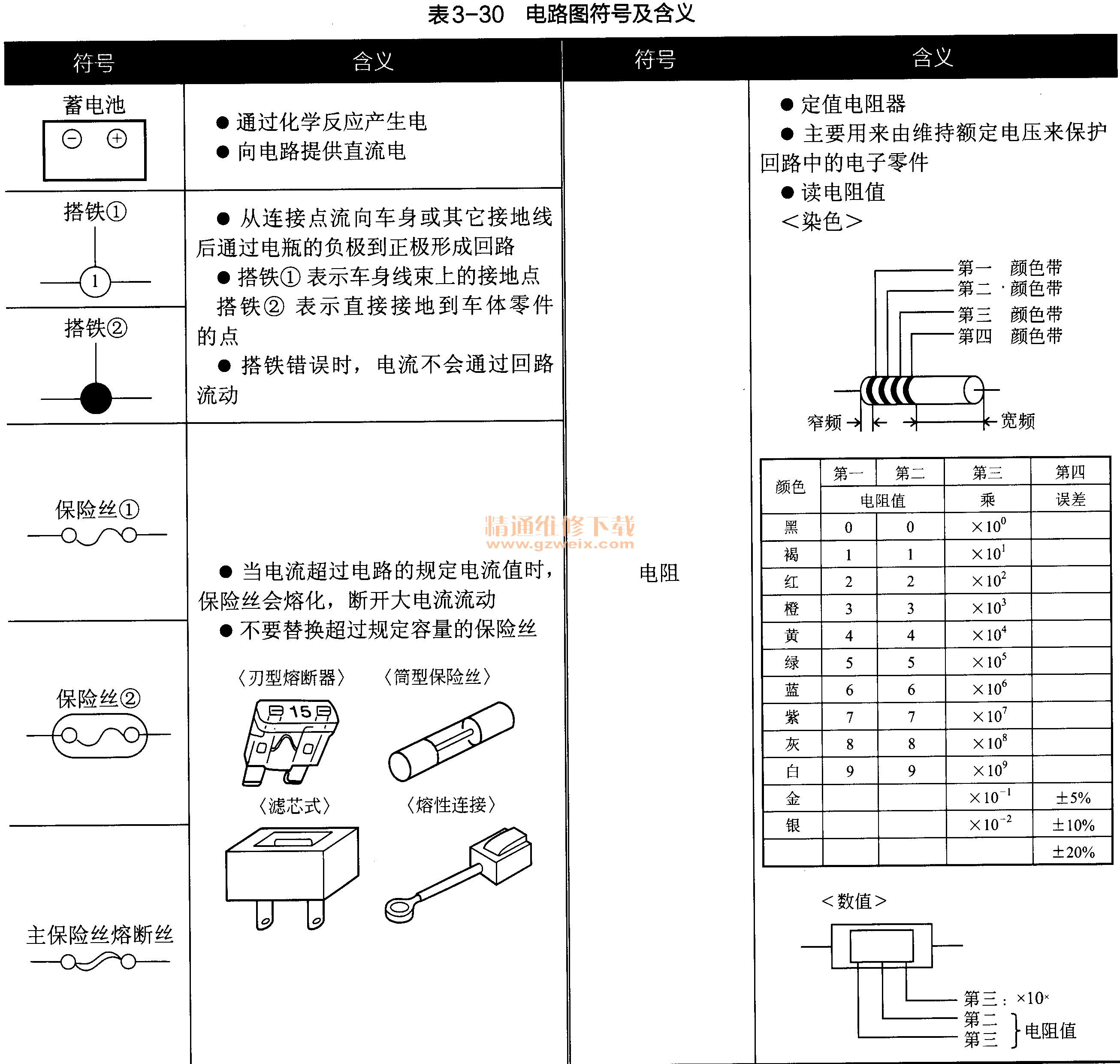

电路图符号及含义如表3-30所示。
电路图符号及含义

    3.电路识图示例

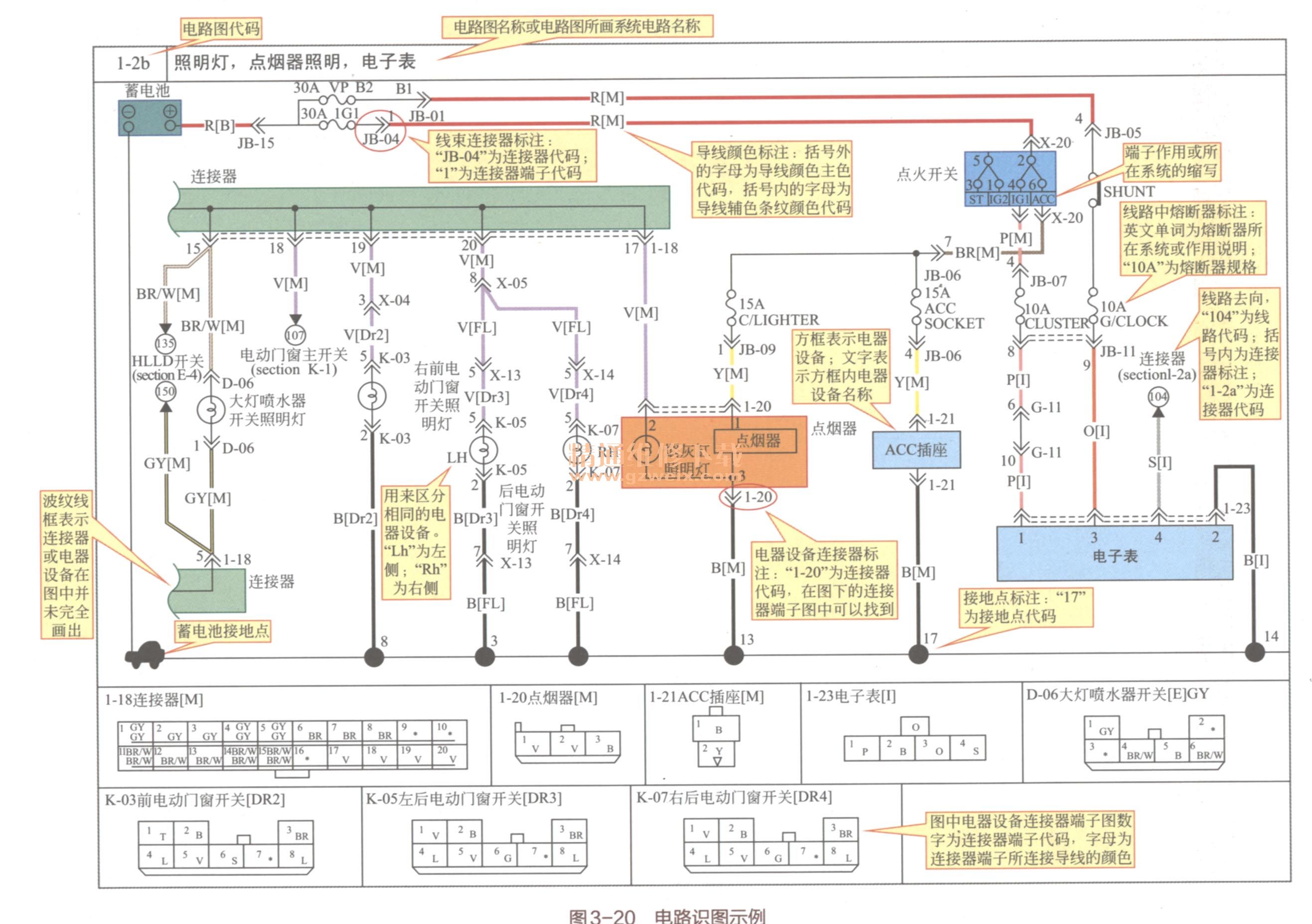

现以东风悦达起亚汽车电路为例,此电路电源在最上边,电路最下边一水平线为搭铁线,各执行器连接器在电路中间。电路识图示例如图3-20所示。
电路识图示例
