新手篇—轻松看懂汽车电路图(上)
来源:本站整理  作者:佚名  2013-06-28 18:24:48



八、海南马自达汽车电路识图示例
    1.电路导线颜色代码
电路导线颜色代码如表3-24所示。

    2.电路图符号及含义

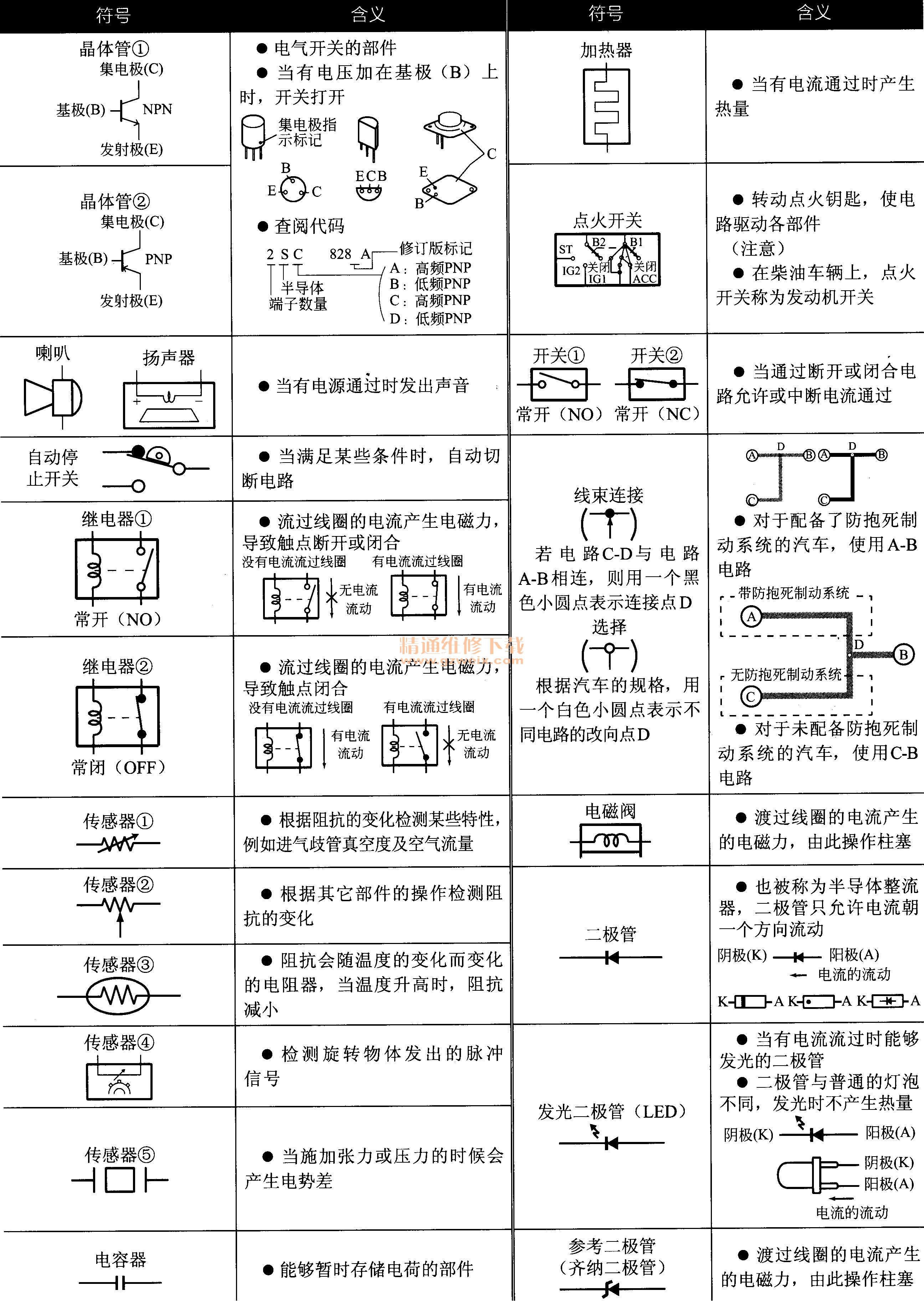

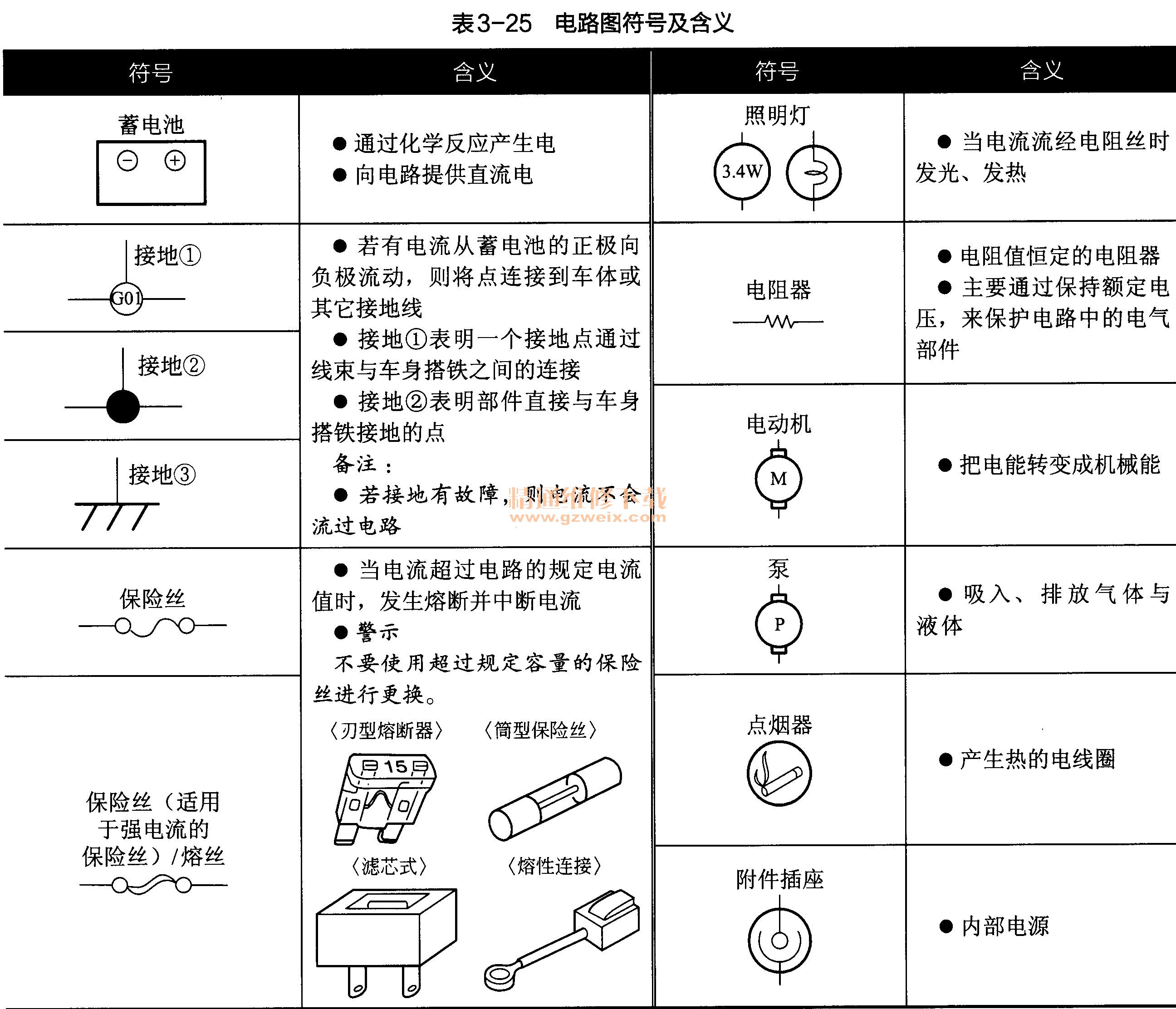

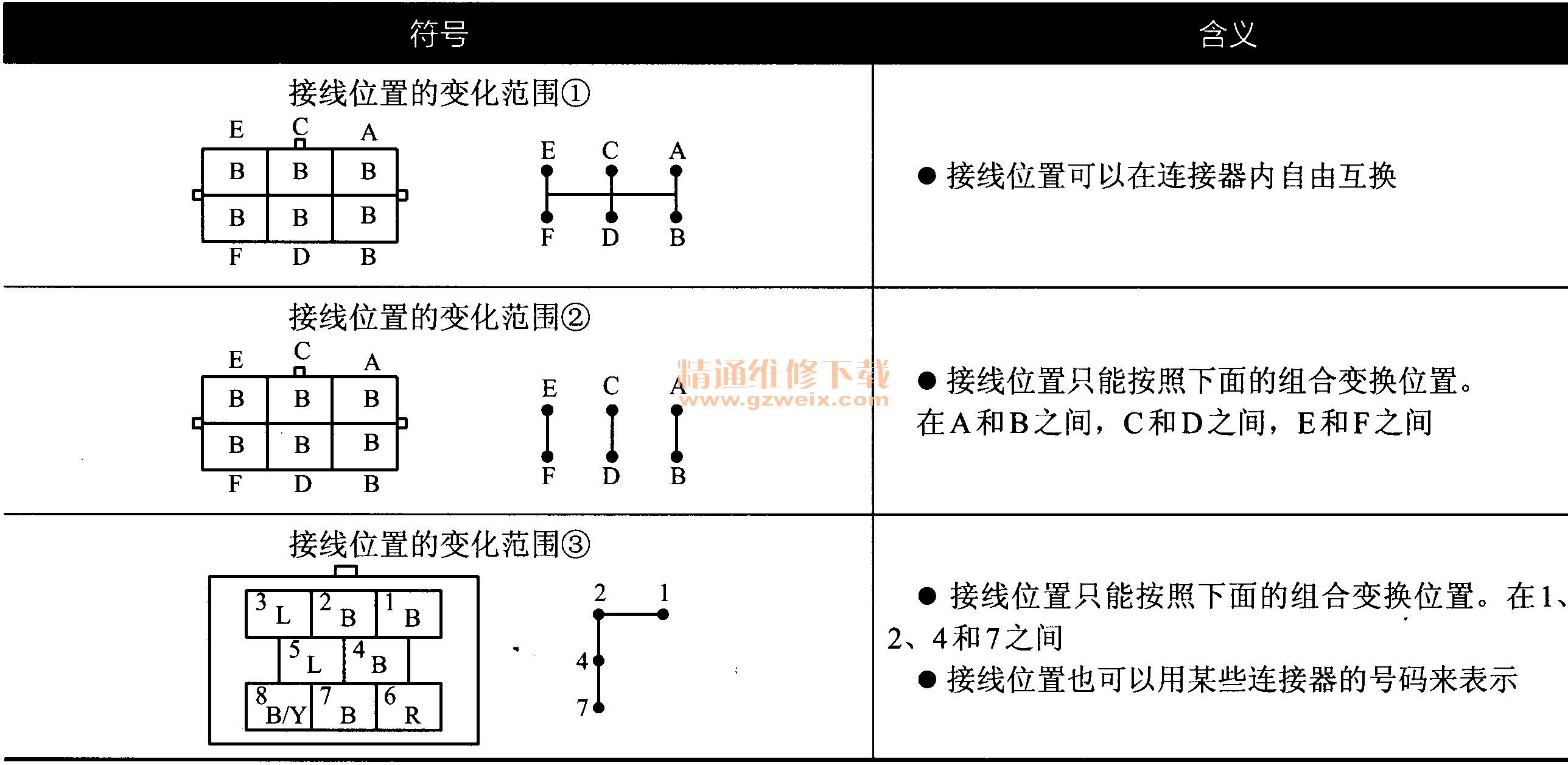

电路图符号及含义如表3-25所示。
电路图符号及含义

   3.电路识图示例
现以海南马自达汽车动力控制模块系统为例,说明海马汽车电路图的识读方法。

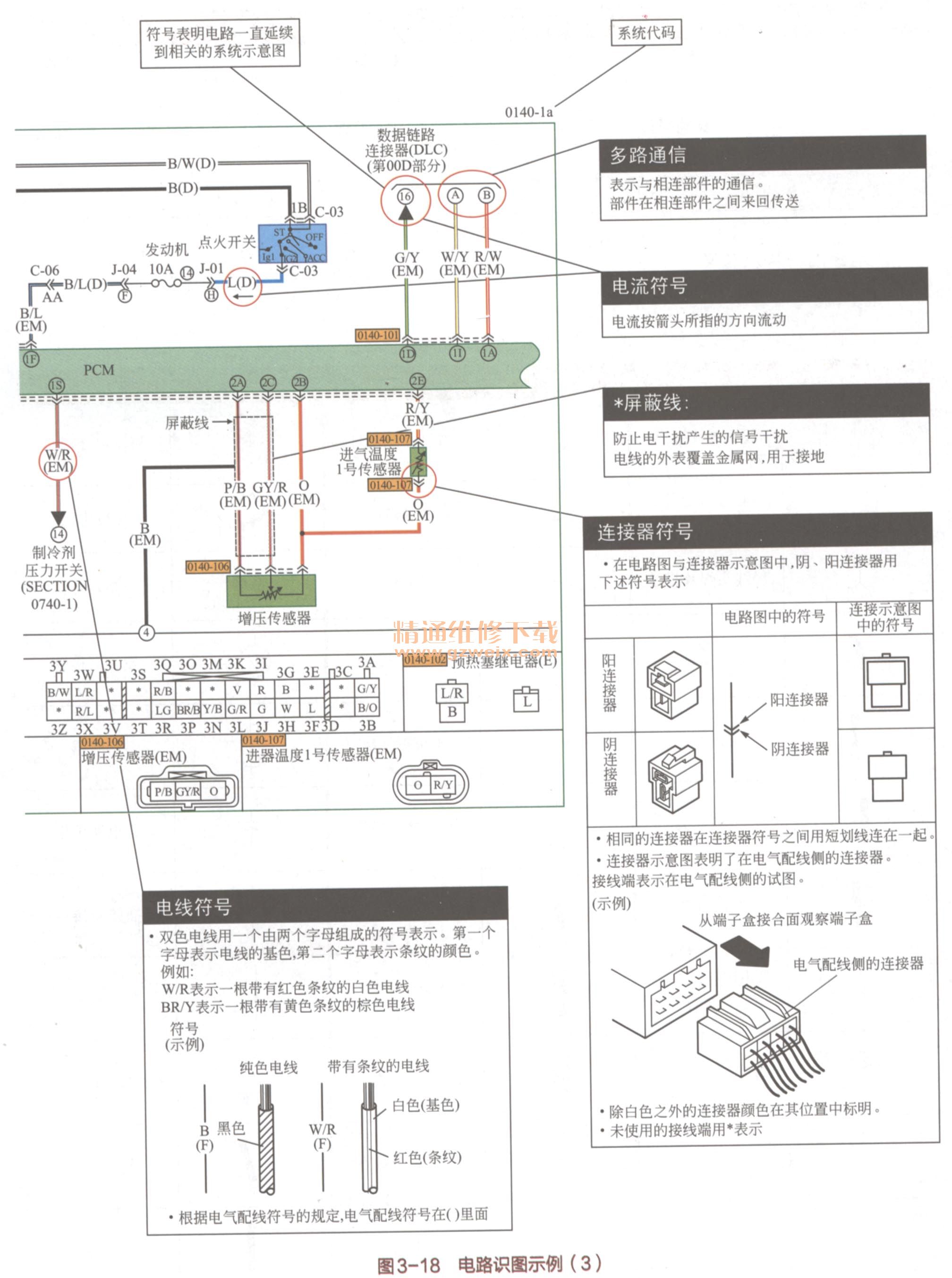

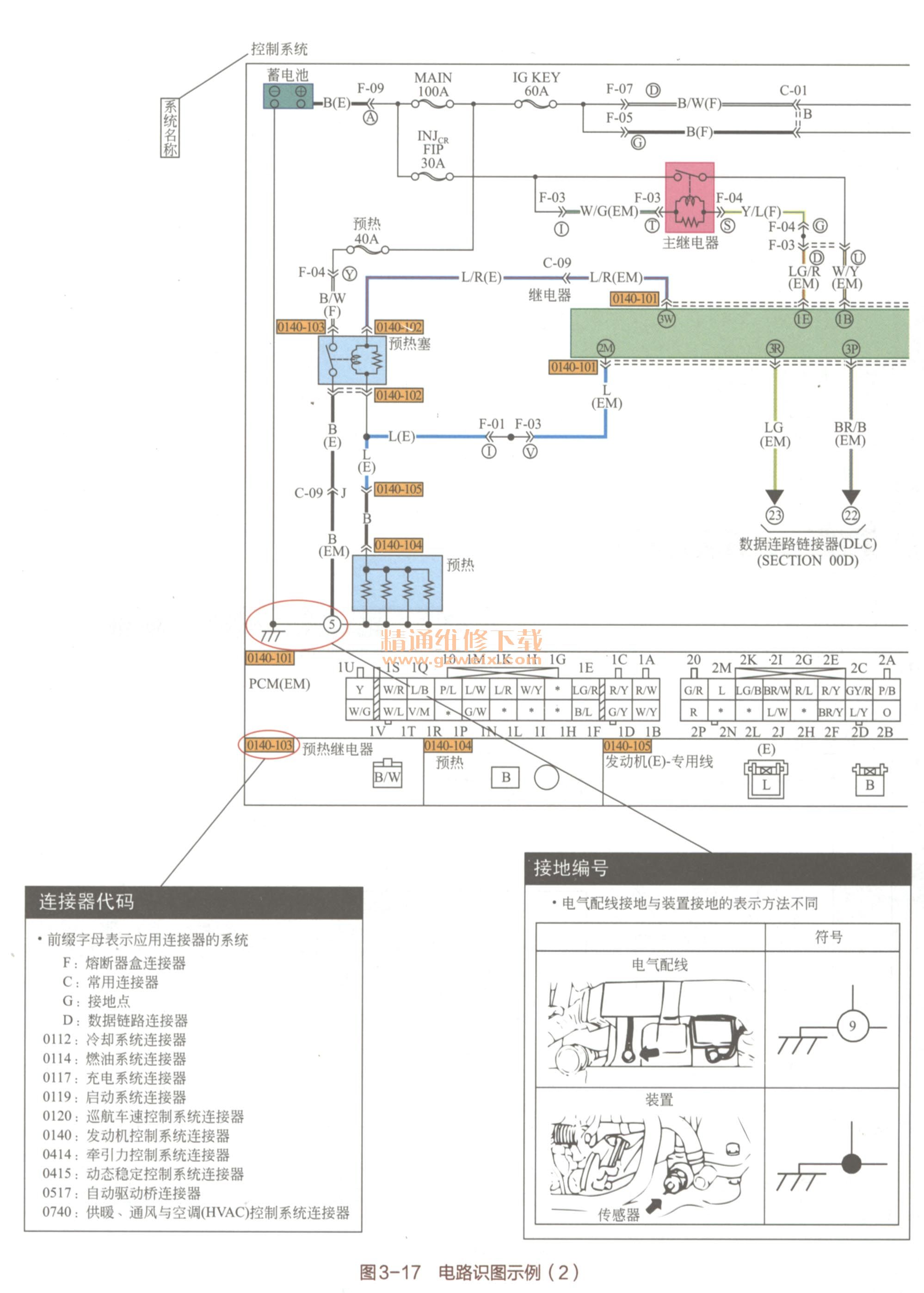

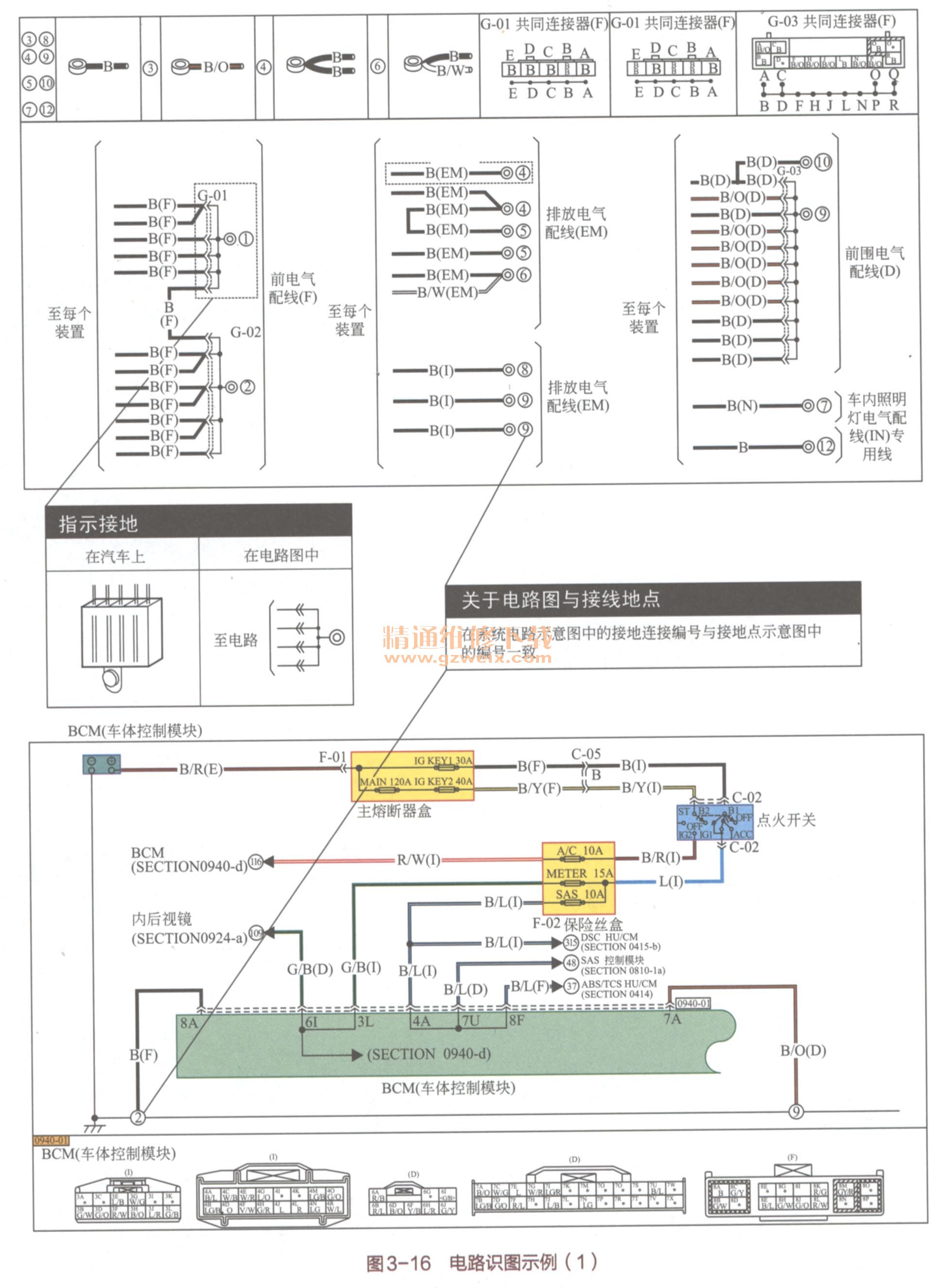

电路识图示例如图3-16~图3-18所示。
电路识图示例


    4.缩略语及其含义

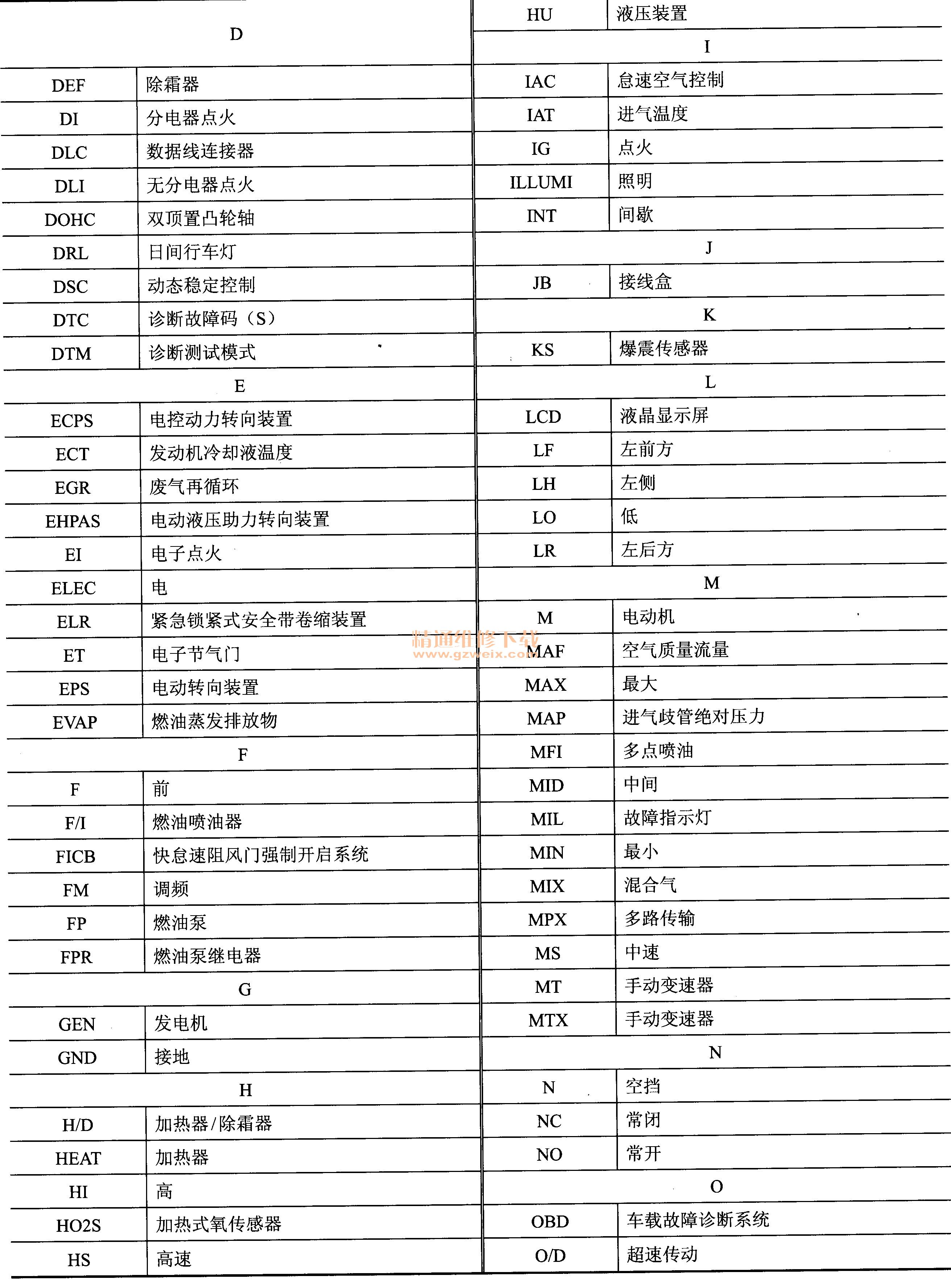

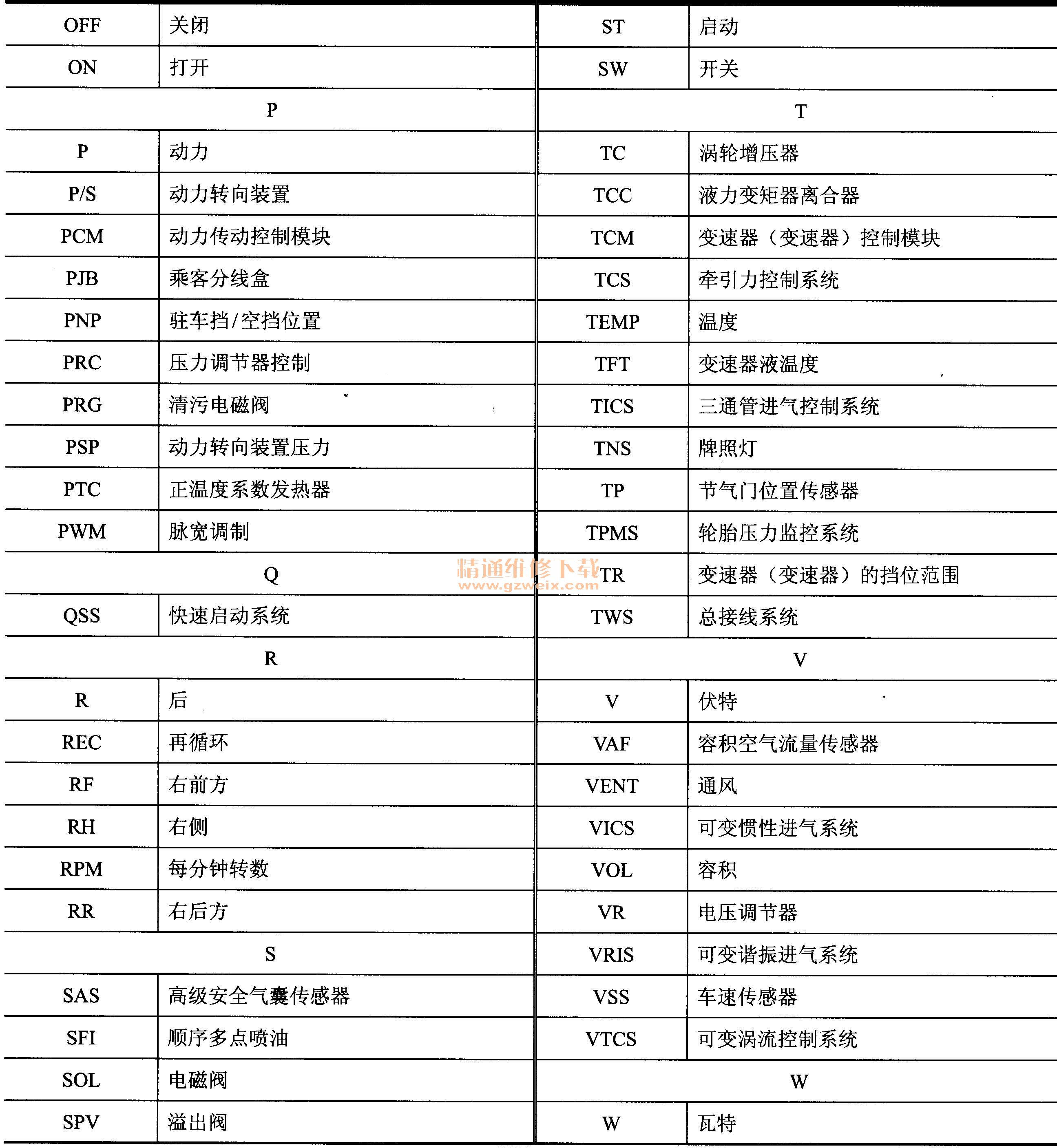

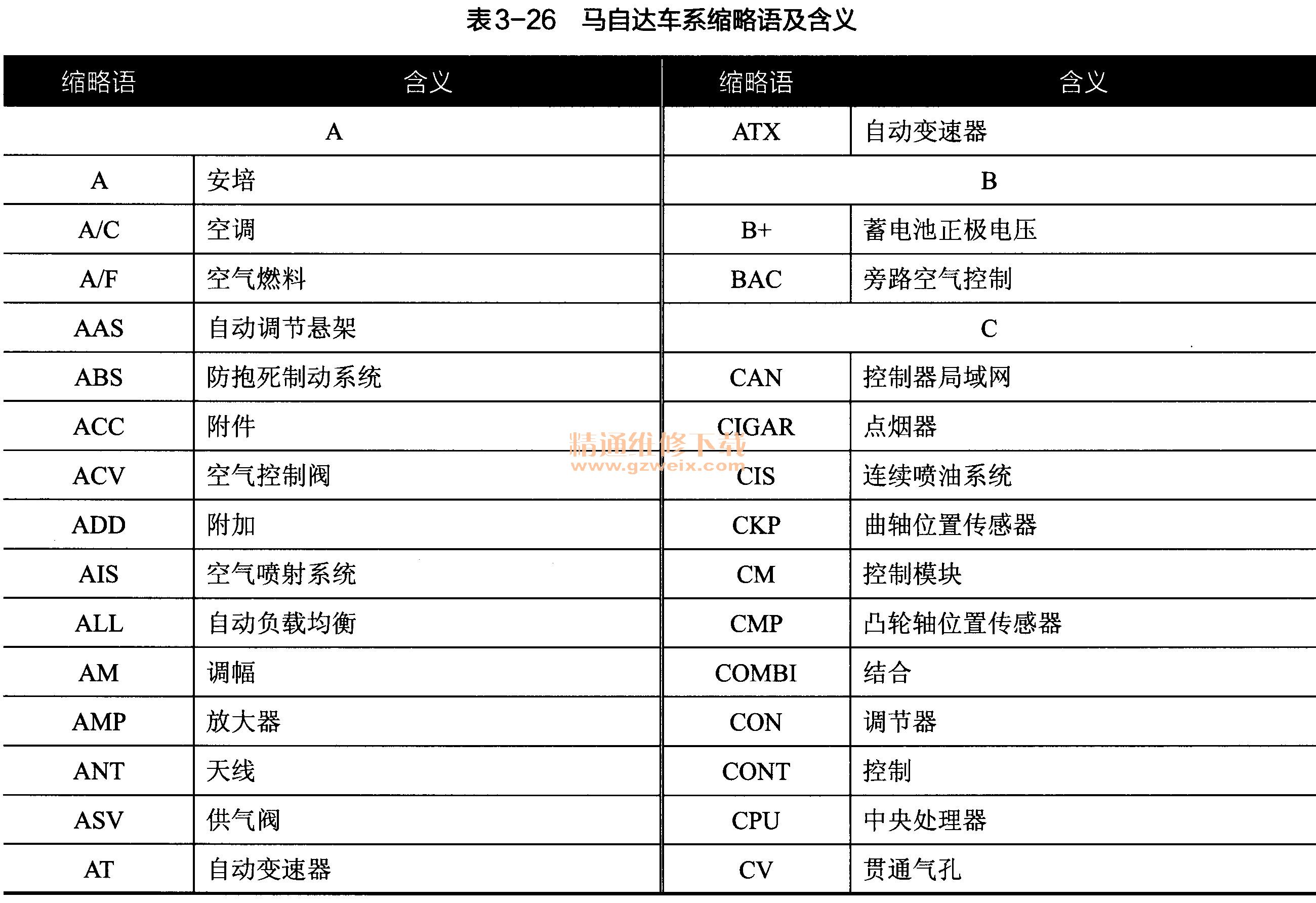

马自达车系缩略语及含义如表3-26所示。
马自达车系缩略语及含义






上一页  [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15]  下一页
